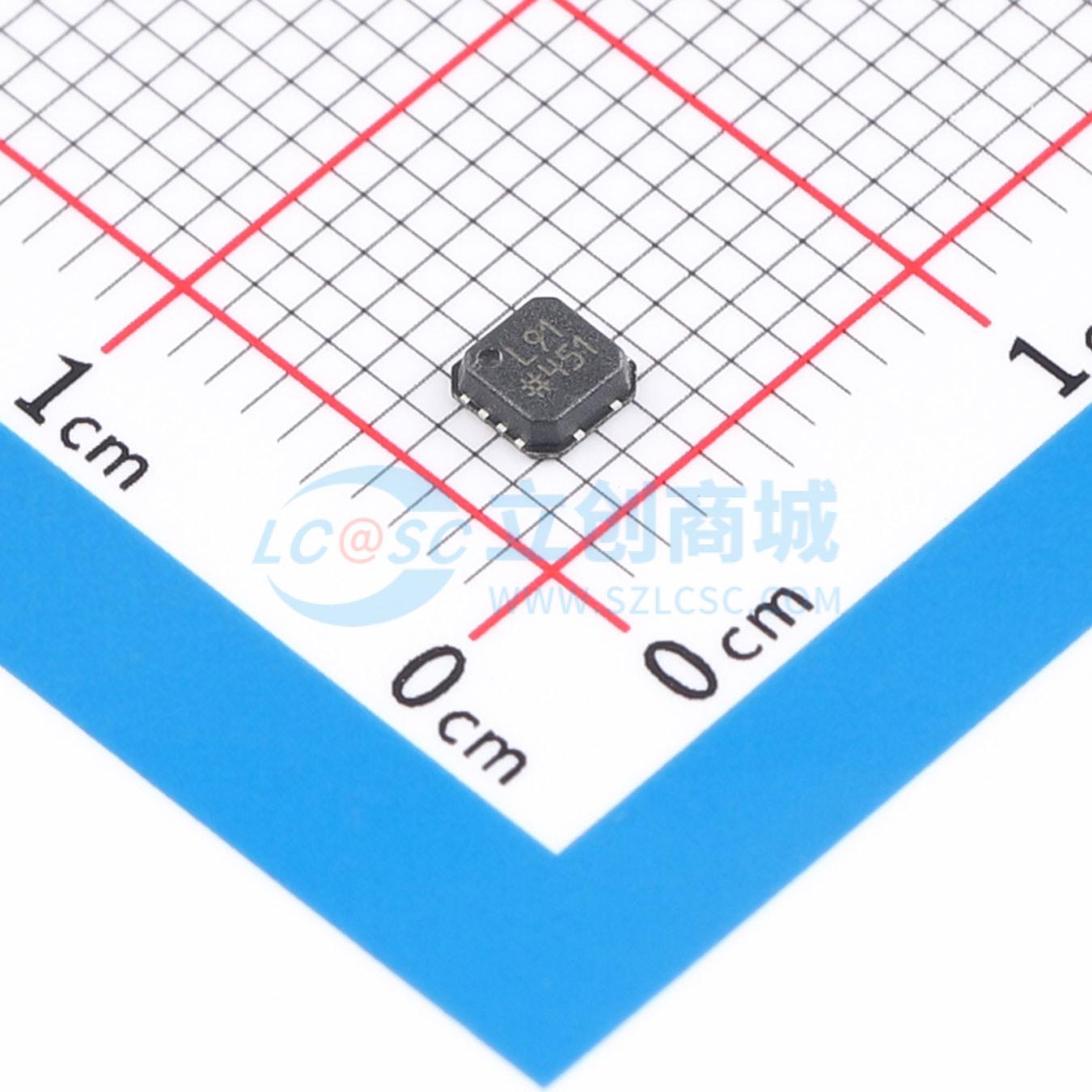

ADP3650JCPZ-RL实物图

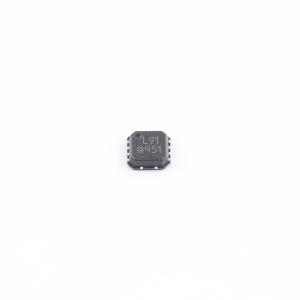

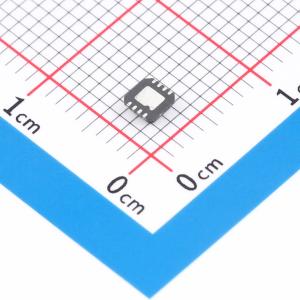

  • ADP3650JCPZ-RL商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADP3650JCPZ-RL

双通道自举式12 V MOSFET驱动器,内置输出禁用功能

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ADP3650 是一款双路高压 MOSFET 驱动器,专为驱动非隔离同步降压电源转换器中的两个 N 沟道 MOSFET(即两个开关)而优化。每个驱动器能够驱动 3000 pF 的负载,传播延迟为 45 ns,转换时间为 25 ns。其中一个驱动器可采用自举方式,并设计用于处理与浮动高端栅极驱动器相关的高电压转换速率
品牌名称
ADI(亚德诺)
商品型号
ADP3650JCPZ-RL
商品编号
C659215
商品封装
LFCSP-8(3x3)​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)-
工作电压4.15V~13.2V
上升时间(tr)25ns
属性参数值
下降时间(tf)20ns
传播延迟 tpLH45ns
传播延迟 tpHL30ns
特性欠压保护;短路保护
工作温度-40℃~+85℃
静态电流(Iq)2mA

商品概述

ADP3650是一款双路高压MOSFET驱动器,专为驱动非隔离同步降压电源转换器中的两个N沟道MOSFET(即两个开关)而优化。每个驱动器能够驱动3000 pF的负载,传播延迟为45 ns,转换时间为25 ns。其中一个驱动器可采用自举方式,旨在处理与浮动高端栅极驱动器相关的高电压转换速率。ADP3650具备交叠驱动保护功能,可防止外部MOSFET出现直通电流。 OD引脚可关闭高端和低端MOSFET,以防止系统关机期间输出电容快速放电。 ADP3650的工作温度范围为-40℃至+85℃,提供8引脚SOIC_N和8引脚LFCSP封装。

商品特性

  • 一体化同步降压驱动器
  • 自举式高端驱动
  • 一个PWM信号生成两路驱动
  • 抗交叉导通保护电路
  • OD引脚用于禁用驱动器输出

应用领域

  • 电信和数据通信网络
  • 工业和医疗系统
  • 负载点转换:存储器、DSP、FPGA、ASIC

数据手册PDF
