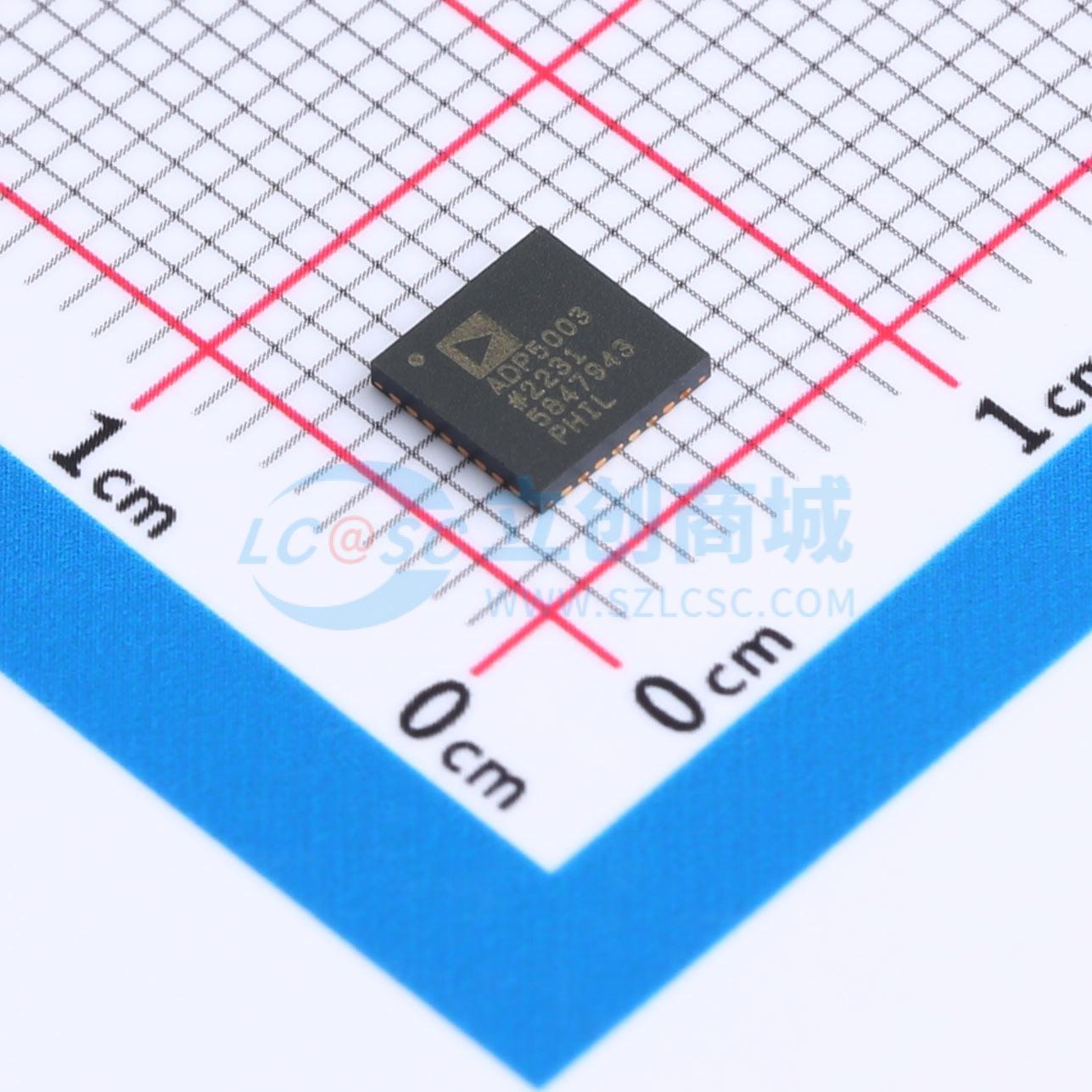

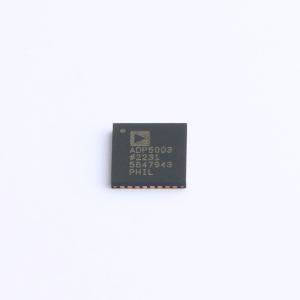

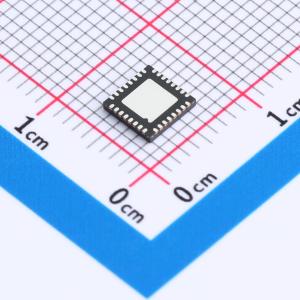

ADP5003ACPZ-R7

ADP5003在一个小巧的5 mm×5 mm、32引脚LFCSP封装中集成了一个高压降压调节器和一个超低噪声低压差（LDO）调节器，以提供高效且安静的稳压电源。 降压调节器经过优化，可在高达3 A的高输出电流下运行。LDO的最大输出电流可达3 A，在保持高电源抑制比的同时，能在低压差电压下高效运行。 ADP5003可在两种模式之一下运行。自适应模式允许LDO通过内部调整降压输出电压来响应LDO负载电流，从而以优化的压差运行。或者，ADP5003可以独立模式运行，在该模式下，两个调节器相互独立运行，并且输出电压通过电阻分压器进行编程。 使用远程感应功能可以在负载点（POL）精确控制LDO调节器的输出，该功能可在提供高输出电流时补偿印刷电路板（PCB）走线阻抗。 每个调节器都通过专用的精密使能输入激活。降压开关频率可以同步到外部信号，也可以通过外部电阻进行编程。 ADP5003的安全特性包括热关断（TSD）、输入欠压锁定（UVLO）以及每个调节器的独立电流限制。ADP5003的工作结温范围为 -40℃至 +125℃。

• 低噪声直流电源系统
• 用于一级转换的高效降压调节器
• 高电源抑制比、低噪声LDO调节器，可消除开关纹波
• 自适应LDO调节器压差控制选项，可在全负载范围内实现最佳效率和电源抑制比
• 3 A低噪声降压调节器
• 宽输入电压范围：4.2 V至15 V
• 可编程输出电压范围：0.6 V至5.0 V
• 0.3 MHz至2.5 MHz内部振荡器
• 0.3 MHz至2.5 MHz同步频率范围
• 3 A低噪声NFET LDO调节器（有源滤波器）
• 宽输入电压范围：0.65 V至5 V
• 可编程输出电压范围：0.6 V至3.3 V
• 差分负载点远程感应
• 3 μV rms输出噪声（与输出电压无关）
• 在3 A、400 mV压差下，电源抑制比 > 50 dB（至100 kHz）
• 超快瞬态响应
• 电源正常输出
• 降压调节器和LDO均配备精密使能输入
• 工作结温范围： -40℃至 +125℃
• 32引脚、5 mm×5 mm LFCSP封装

• 为高速模数转换器（ADC）和数模转换器（DAC）设计提供低噪声电源
• 为射频收发器和时钟IC供电
