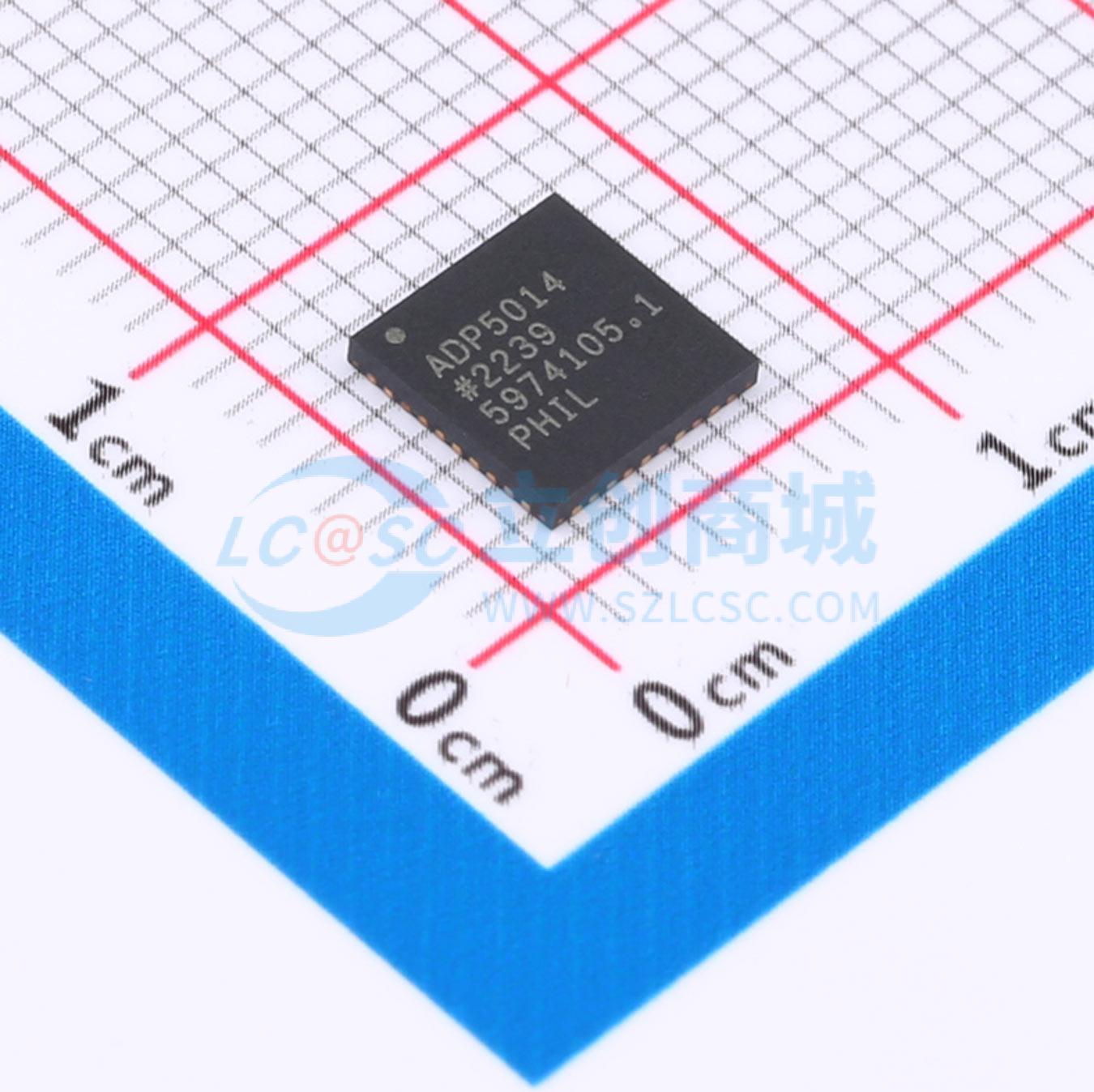

ADP5014ACPZ-R7

ADP5014 在一个40引脚LFCSP封装中集成了四个高性能、低噪声的降压调节器。凭借其低输出噪声（当VOUT ≤ VREF时，大约为25 μV rms），低噪声降压调节器能够为对噪声敏感的信号链产品供电。

ADP5014的所有通道都集成了高压侧和低压侧功率金属氧化物半导体场效应晶体管（MOSFET）。通道1和通道2可提供2 A或4 A的可编程输出电流。将通道1和通道2以并联配置组合在一起，可以提供单个高达8 A电流的输出。

通道3和通道4可提供1 A或2 A的可编程输出电流。将通道3和通道4以并联配置组合在一起，可以提供单个高达4 A电流的输出。

ADP5014具有两种使能模式。手动模式有四个单独的精密使能引脚，可以手动使每个调节器工作。或者，序列模式有一个组精密使能信号，并且在每条电轨上都有可编程的上电和断电延迟定时器，以满足特定电轨序列需求。

ADP5014的开关频率可以在500 kHz到2.5 MHz之间编程或同步到外部时钟。

ADP5014还提供了其他关键特性，如选择性强制脉宽调制（FPWM）/节能模式（PSM）、欠压输出（UVO）、主动输出放电以及电源良好标志。其他安全特性包括输入欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。

• 射频收发器，高速模数转换器（ADC）/数字到模拟转换器（DAC），混合信号ASIC
• FPGA和处理器应用
• 安全与监控
• 医疗应用
