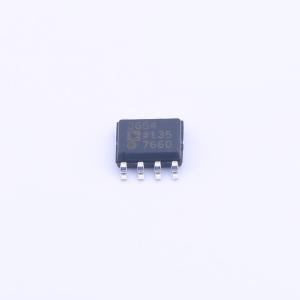

温馨提醒：图片仅供参考，商品以实物为准

ADP3654ARDZ-RL

高速双通道4A MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速、双通道、4 A MOSFET驱动器
品牌名称: ADI(亚德诺)
商品型号: ADP3654ARDZ-RL
商品编号: C659218
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

ADP3654大电流双高速驱动器能够驱动两个独立的N沟道功率MOSFET。该驱动器采用行业标准封装尺寸，同时具备高速开关性能。宽输入电压范围使该驱动器能与模拟和数字PWM控制器兼容。数字电源控制器由低压电源供电，而驱动器由较高电压电源供电。ADP3654驱动器增加了欠压锁定（UVLO）和迟滞功能，在与低压数字控制器配合使用时，可实现较高电压电源的安全启动和关断。该驱动器提供热增强型SOIC_N_EP和MINI_SO_EP封装，可在小尺寸印刷电路板（PCB）面积内实现高频大电流开关。

商品特性

与行业标准兼容的引脚排列
大电流驱动能力
带迟滞功能的精确欠压锁定比较器
3.3 V兼容输入
在2.2 nF负载下典型上升时间和下降时间为10 ns
通道间传播延迟匹配
快速传播延迟
4.5 V至78 V电源电压
可并联的双输出
结温范围为-40℃至+125℃
热增强型封装，8引脚SOIC_N_EP和8引脚MINI_SO_EP

应用领域

交流转直流开关模式电源
直流转直流电源
同步整流
电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	10ns
	下降时间(tf)	10ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
