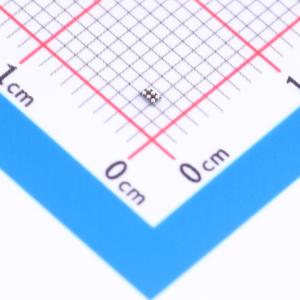

ADL5506WACBZ-R7

ADL5506 是一个完整的低成本子系统，用于测量30 MHz至4.5 GHz频率范围内的射频信号，其典型动态范围为45 dB，适用于各种无线终端设备。与使用离散二极管检测器相比，它提供了更宽的动态范围和更高的精度。特别是在-40°C至+85°C温度范围内，其温度稳定性非常出色。

它的高灵敏度允许测量低功率电平，从而减少了需要耦合到检测器的功率量。它本质上是一个电压响应设备，具有约45 dB的典型动态范围。

为了方便起见，信号内部通过5 pF电容和宽带50 Ω匹配进行交流耦合，并使用外部52 Ω并联电阻。这种高通耦合的截止频率约为19 MHz，决定了最低工作频率。因此，源可以直流接地。

当输入信号电平从1.25 mV rms（-45 dBm）增加到224 mV rms（0 dBm）时，ADL5506的输出从大约0.14 V增加到略高于1 V。输出与输入功率电平的对数成正比；也就是说，读数直接以分贝表示，在900 MHz时每dB对应约18 mV。如果希望增加输入波形平均的时间间隔，可以在VLOG引脚和CFLT引脚之间连接一个电容。

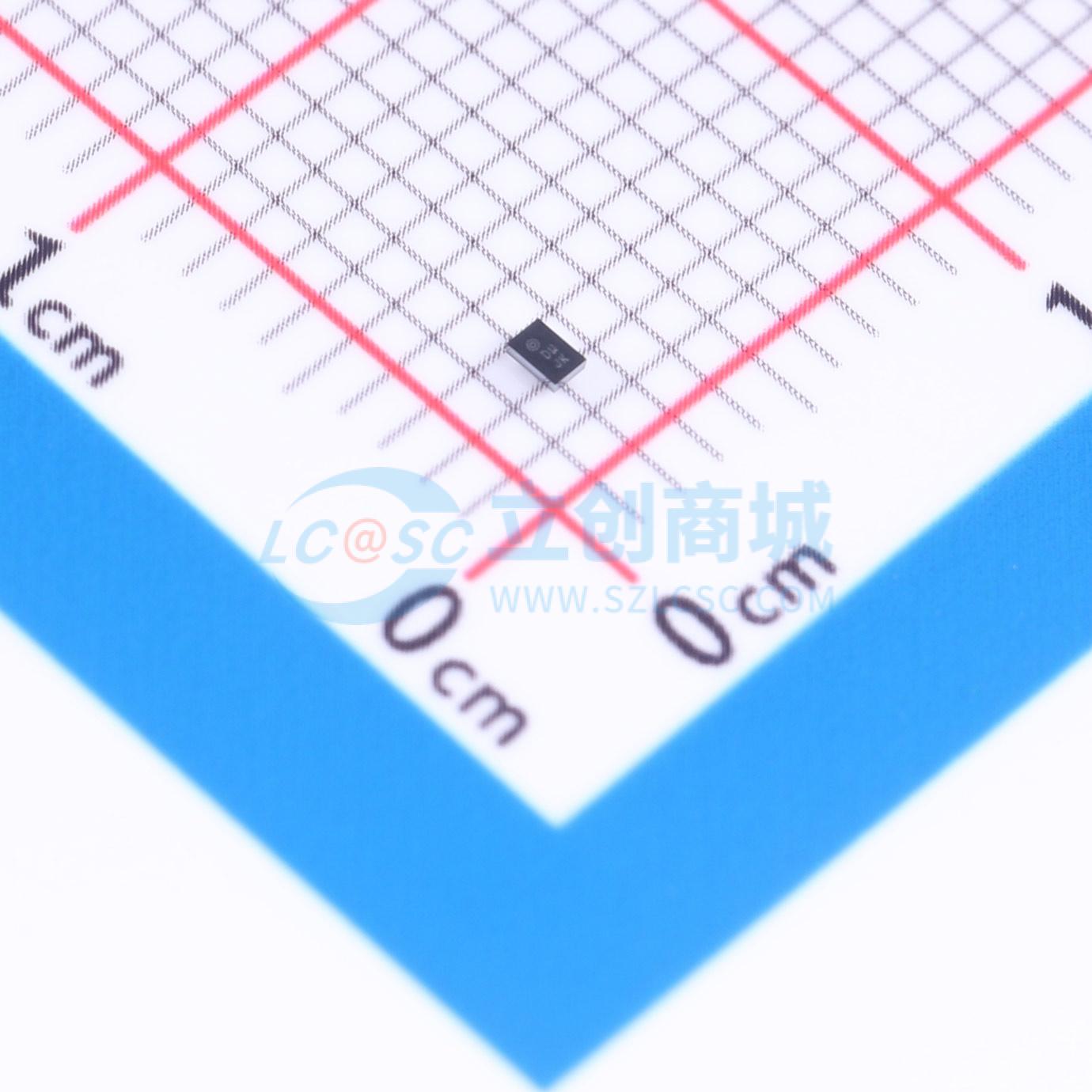

ADL5506 采用6球WLCSP封装，从3.0 V电源消耗3.8 mA。在关断状态下，典型的禁用电源电流小于1 μA。

• 无线终端设备的RSSI和TSSI
• 射频发射机或接收机功率测量
• 汽车射频双向放大器
