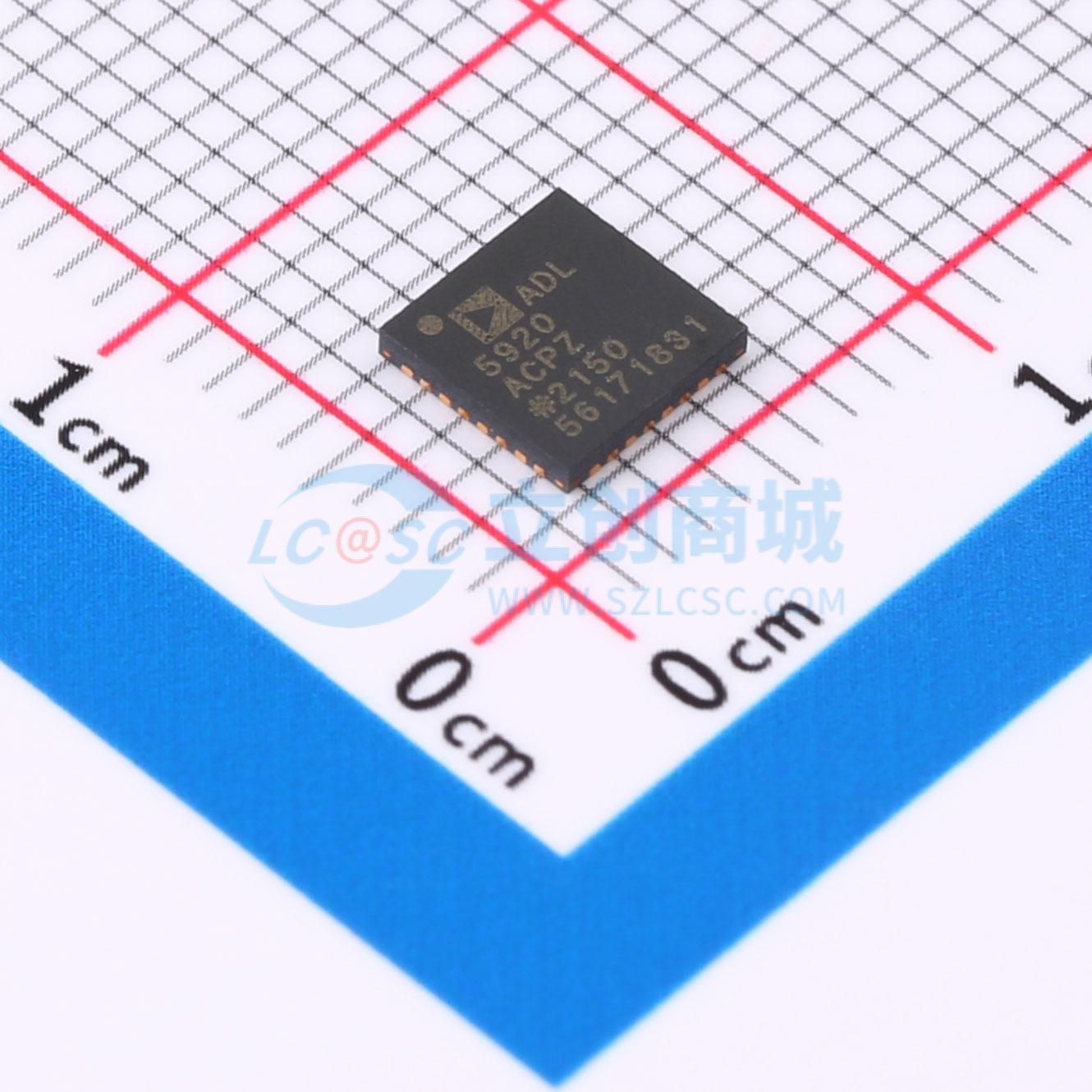

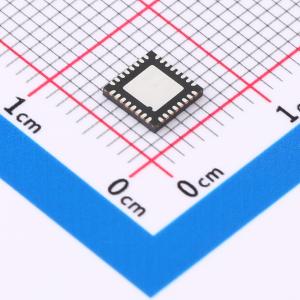

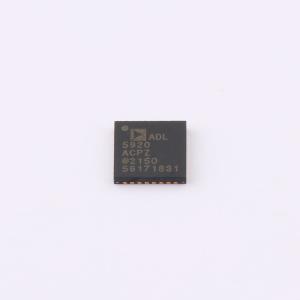

温馨提醒：图片仅供参考，商品以实物为准
ADL5920ACPZ
9 kHz至7 GHz双向RMS和vSWR检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADL5920是一款超宽带双向检测器，可在信号路径中同时测量正向和反向RMS功率水平及回波损耗。内部检测电路也与双向桥直流耦合，支持低至9 kHz的测量。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5920ACPZ
- 商品编号
- C657790
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF检波器 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 9kHz~7GHz |
商品概述
ADL5920 是一款超宽带双向检测器，可以同时测量信号路径中的正向和反向均方根功率电平以及回波损耗。通过集成的双向桥测量正向和反向功率，使用两个50 dB线性dB均方根检测器。在VRMSF和VRMSR引脚上可获得的检测器输出电压与正向和反射功率（以dBm为单位）成比例。第三个差分输出产生一个与回波损耗（反射系数）成比例的电压（以dB为单位），该电压与电压驻波比（VSWR）密切相关。此输出的共模电平可通过VOCM引脚外部调节。
双向桥的主要传输线从RFIN到RFOUT（或反之亦然）是直流耦合的，并允许少量直流偏置电流通过桥接。当与源和负载直流耦合时，ADL5920的正负电源引脚必须分别连接到+5 V和-2.5 V。内部检测器电路也与双向桥直流耦合，以支持低至9 kHz的测量。
每个射频端口（RFIN和RFOUT）的最大输入信号对于开路和短路端接为30 dBm，对于匹配端接为33 dBm。ADL5920从5 V电源汲取160 mA电流，并具有通过PWDN/TADJS引脚控制的低功耗关断模式。该器件采用32引脚、5 mm x 5 mm LFCSP封装，工作环境温度范围为-40°C至+85°C。
应用领域
- 工业计量
- 宽带在线电源和回损测量
- 无线发射机、信号发生器、网络分析仪和无线通信测试仪中的发射功率控制及自动电平控制
- 基于状态的系统模块、电缆和连接器监测
