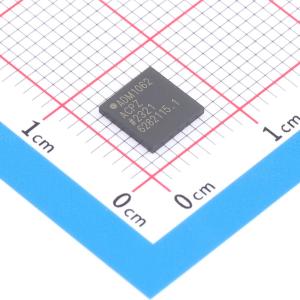

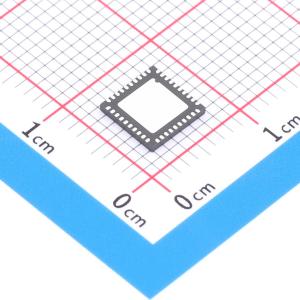

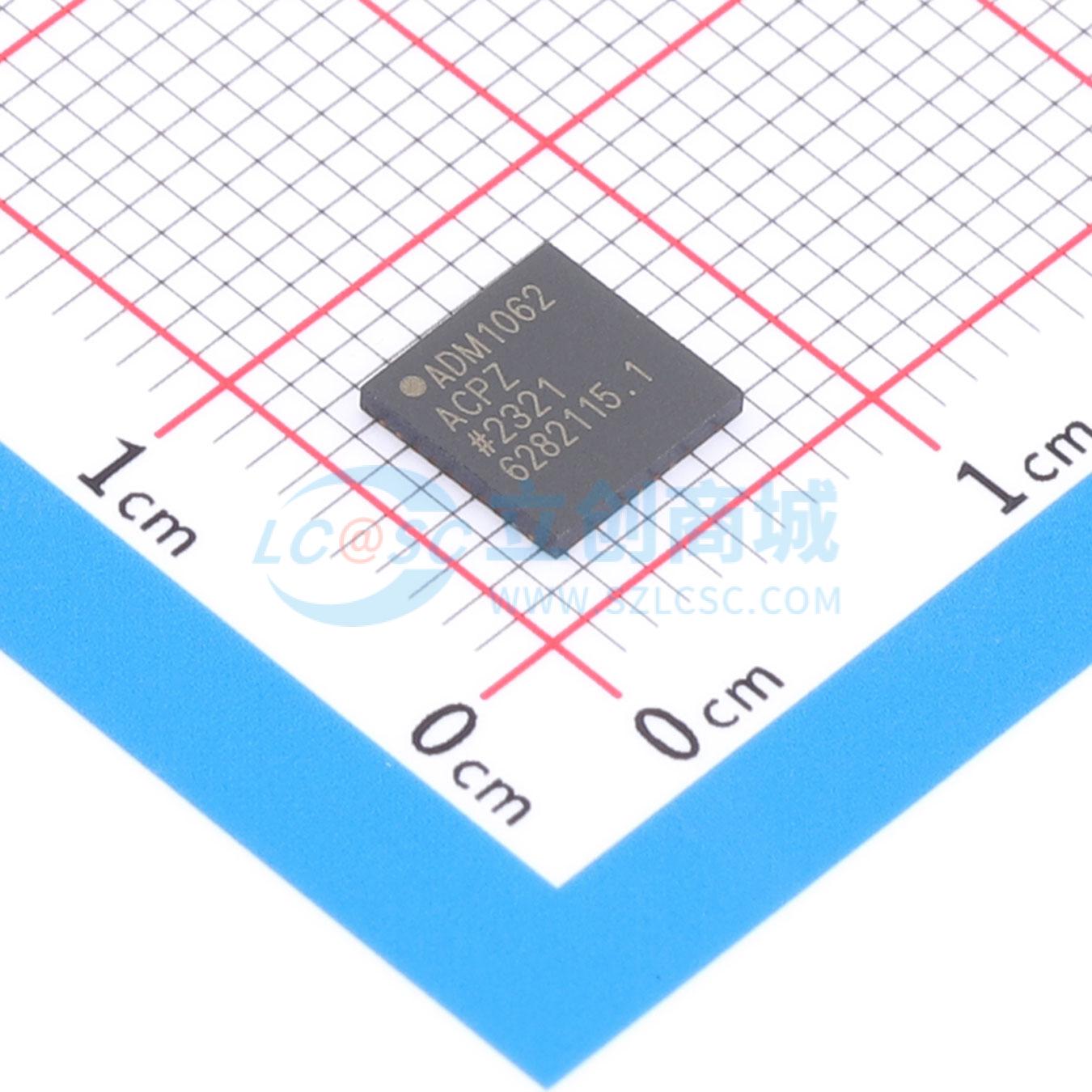

ADM1062ACPZ

ADM1062超级定序器是一款可配置的监控/定序设备，为多电源系统中的电源监控和定序提供了单芯片解决方案。除这些功能外，ADM1062还集成了一个12位ADC和六个8位电压输出DAC。这些电路可用于实现闭环裕度调节系统，该系统通过使用DAC输出改变直流-直流转换器的反馈节点或参考电压来实现电源调节。

• 为多达10路电源提供完整的监控和定序解决方案
• 10个电源故障检测器可在25°C下以<0.5%的精度监控所有电压的电源，在所有电压和温度条件下精度<1.0%
• 5个可选输入衰减器允许在VH上监控高达14.4 V、在VP1至VP4（Vpx）上监控高达6 V的电源
• 5个双功能输入，VX1至VX5（VXx） 高阻抗输入至电源故障检测器，阈值介于0.573 V和1.375 V之间 通用逻辑输入
• 10个可编程驱动器输出，PDO1至PDO10（PDOx） 带外部上拉的开集电极 推挽输出，驱动至VDDCAP或VPx 带弱上拉至VDDCAP或VPx的开集电极 内部电荷泵高驱动，仅用于外部N沟道FET（仅PDO1至PDO6）
• 定序引擎（SE）实现PDO输出的状态机控制 状态变化取决于输入事件 支持对电路板进行复杂控制 上电和下电序列控制 故障事件处理 警告时产生中断 看门狗功能可集成到SE中 通过SMBus对定序进行软件控制
• 为6个电压轨提供完整的电压裕度调节解决方案
• 6个电压输出、8位DAC（0.300 V至1.551 V）允许通过直流-直流转换器的微调/反馈节点进行电压调节
• 12位ADC用于回读所有受监控的电压
• 内部和外部温度传感器
• 参考输入（REFIN）有2种输入选项
• 直接由2.048 V（±0.25%）的REFOUT引脚驱动
• 更精确的外部参考，以提高ADC性能
• 器件由最高的Vpx、VH供电，以提高冗余性
• 用户EEPROM：256字节
• 行业标准的两线总线接口（SMBus）
• 当VH、VPX = 1.2 V时，保证PDO为低电平
• 提供40引脚、6 mm×6 mm LFCSP和48引脚、7 mm×7 mm TQFP封装

• 中心局系统
• 服务器/路由器
• 多电压系统线路卡
• DSP/FPGA电源定序
• 裕度调节电源的在线测试
