ADM101EWARMZ-REEL7

ADM101E是Analog Devices Craft Port系列中的单通道RS-232驱动器和接收器，设计用于单5V电源供电。高效的电荷泵电压逆变器产生片上-5V电源，消除了对驱动器负电源的需求，并允许使用小至0.1μF的电荷泵电容来实现与RS-232兼容的输出电平。

一个关断输入可以禁用电荷泵并将设备置于低功耗关断模式，在该模式下电流消耗通常小于1μA。在关断期间，发射器被禁用但接收器仍然保持功能。

外延BiCMOS结构将功耗降至3mW，并防止锁存现象。过压保护功能使接收器输入能够承受超过±30V的连续电压。此外，所有I/O引脚都具有大于15kV的ESD保护。

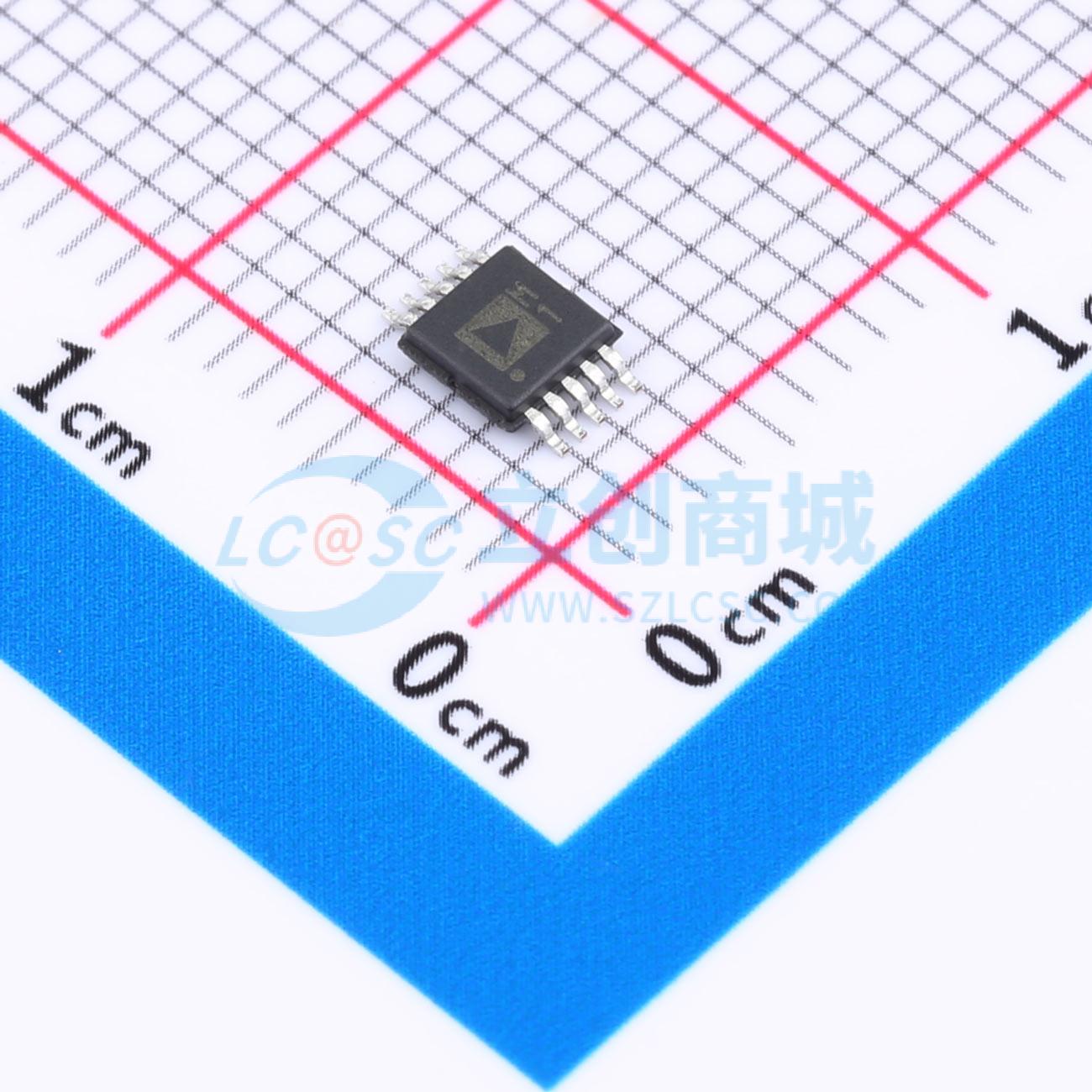

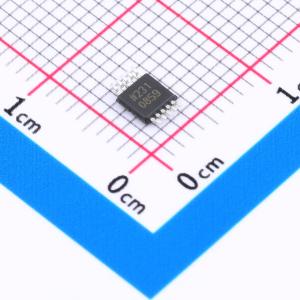

ADM101E采用10引脚MSOP封装，非常适合小型便携式应用（如掌上电脑和移动电话）中的串行通信，这些应用不需要完整的RS-232串行接口，但紧凑尺寸和低功耗至关重要。

• 手机
• 掌上电脑
• 掌上电脑
• 便携式仪器
• GPS接收机
