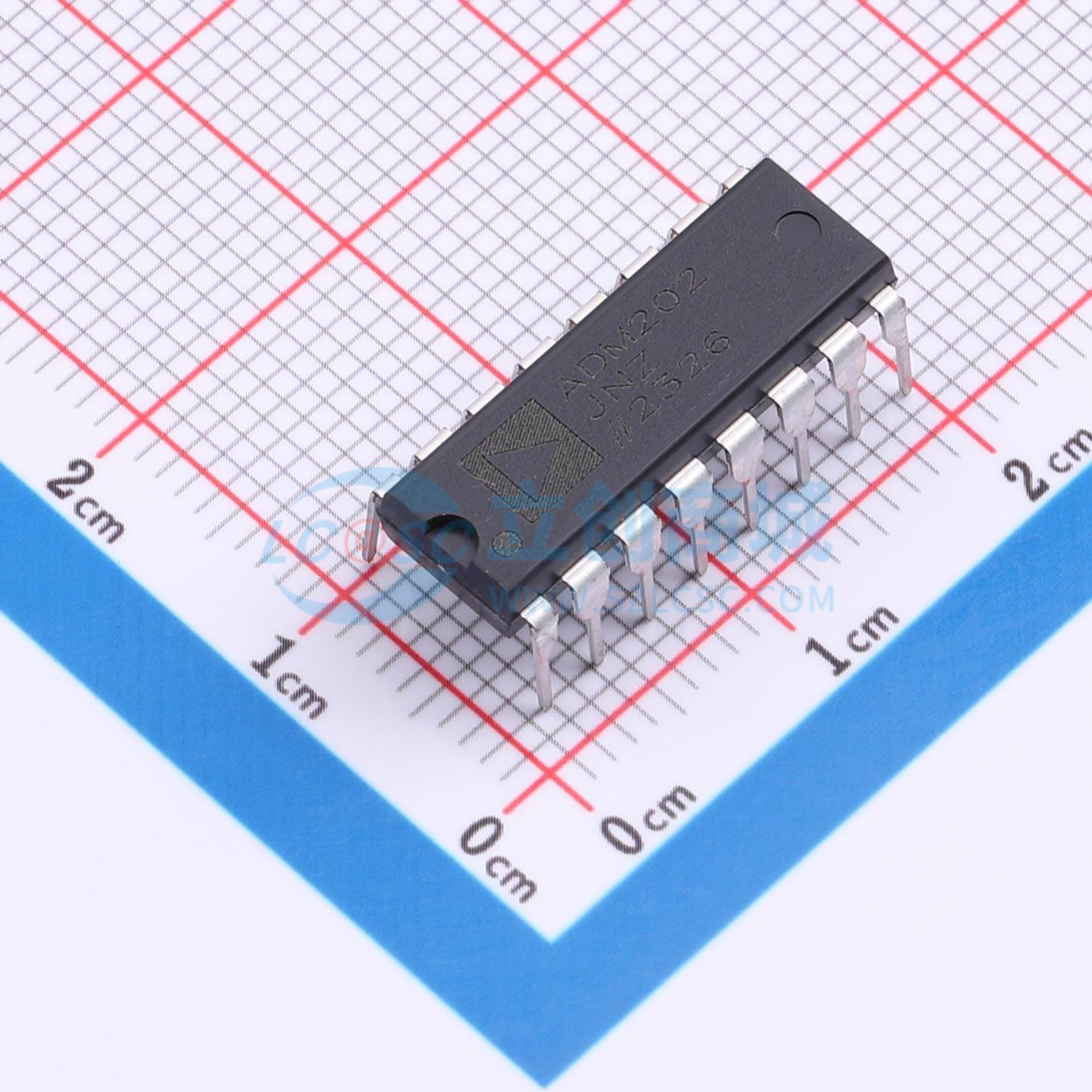

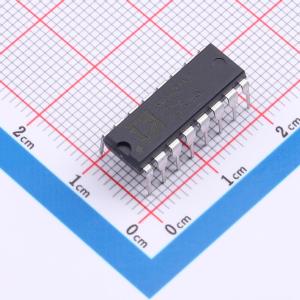

温馨提醒：图片仅供参考，商品以实物为准

ADM202JNZ

描述: +5V、0.1μ F,CMOSRS-232200KBPS收发器，内置2个驱动器和2个接收器
品牌名称: ADI(亚德诺)
商品型号: ADM202JNZ
商品编号: C657994
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1克(g)

商品概述

ADM202 是一款双通道 RS-232 线路驱动器/接收器，设计用于单个 5 V 电源供电。高效的片上电荷泵设计使得使用小至 0.1 uF 的电荷泵电容即可生成 RS-232 电平。该转换器生成 ±10 V 的 RS-232 输出电平。ADM202 符合或超过 TIA/EIA-232-E 和 V.28 规范。快速驱动器压摆率支持 120 kB 的操作速率，高驱动电流允许延长电缆长度。采用外延 BiCMOS 工艺构造，将功耗降至 10 mW，并防止闩锁现象。提供过电压保护，使接收器输入端能够承受超过 ±30 V 的连续电压。此外，所有引脚均包含 ESD 保护，防护水平超过 2 kV。

商品特性

120 kB传输速率小型0.1 uF电荷泵电容器单5 V电源符合TIA/EIA-232-E和V.28规范 2个驱动器和2个接收器板载直流-直流转换器 5 V供电时±9.8 V输出摆幅低功耗BiCMOS：2.5 mA ICC ±30 V接收器输入电平

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(25个/管，最小起订量 1000 个)

个

起订量：1000 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2

	属性	参数值
	接收器数	2
	工作电压	4.5V~5.5V
	工作温度	0℃~+70℃
