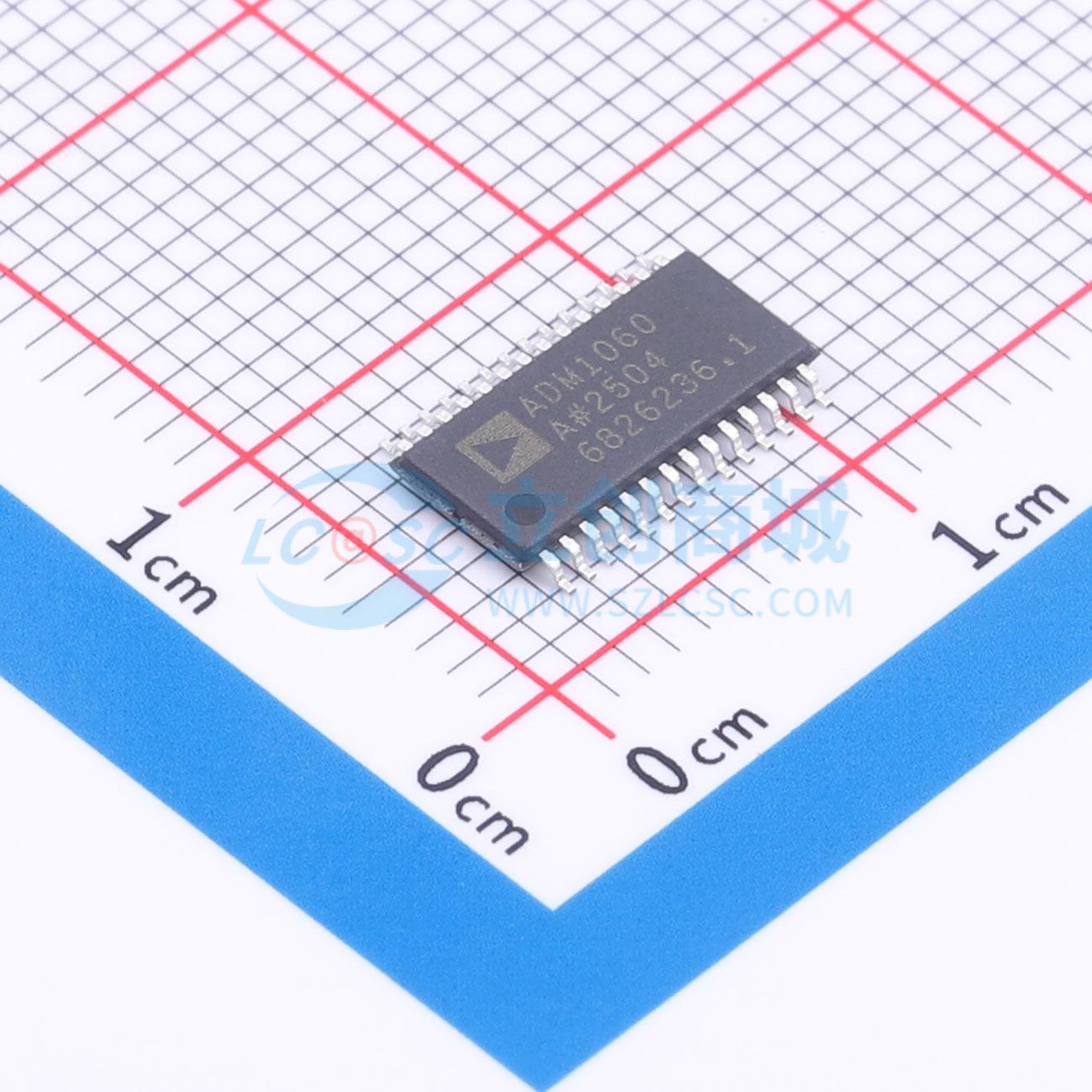

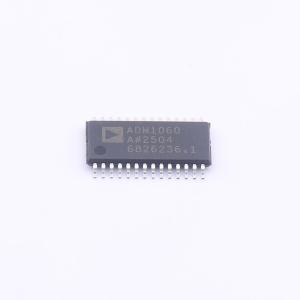

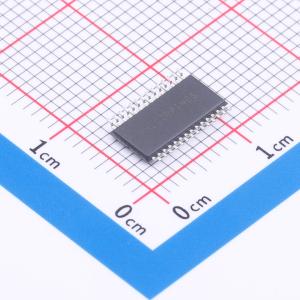

ADM1060ARUZ

ADM1060是一款可编程监控/排序器件，为通信系统中的多电源故障检测和排序提供了单芯片解决方案。

在中心局、服务器和其他基础设施系统中，通常使用直流 - 直流转换器将公共背板直流电源转换为多个板级电源。这些多电源用于为电路板的不同部分供电，如3.3V逻辑电路、5V逻辑电路、DSP内核和DSP I/O电路。通常要求某些部分在其他部分之前上电；例如，为避免损坏、通信错误或闩锁，DSP内核可能需要在DSP I/O之前上电，反之亦然。ADM1060可实现这一点，为多达七个独立电源提供电源故障检测和排序/组合逻辑。七个电源故障检测器包括一个高压检测器（最高+14.4V）、两个双极性电压检测器（最高+6V或最低 - 6V）和四个正低压检测器（最高+6V）。所有检测器均可编程，以检测欠压、过压或窗口外（欠压或过压）情况。这些电源故障检测器的输入通过VH（高压）引脚、VBn（正或负）引脚和VPn（仅正）引脚实现。VH电源或VPn电源中的一个（取电压最高者）用于为ADM1060供电。这样可确保在电源发生故障时，ADM1060尽可能长时间保持工作，从而能够可靠地发出故障标志，并使系统有序断电。

ADM1060的其他输入包括一个看门狗检测器（WDI）和四个通用输入（GPIn）。看门狗检测器可用于监控处理器时钟。如果时钟在可编程的超时时间（最长18秒）内未发生翻转（从低到高或从高到低转换），将发出故障标志。四个通用输入可配置为逻辑缓冲器，或用于检测正/负边沿，并从这些边沿生成逻辑脉冲或电平。因此，用户可以从系统的其他部分（如RESET或POWER_GOOD）输入控制信号，以控制ADM1060所监控电源的排序。

ADM1060具有九个可编程驱动器输出（PDO）。所有九个输出均可配置为逻辑输出，可为最终用户提供多种功能，如复位生成、电源正常状态指示、LDO使能和看门狗超时断言。PDO 1至4还具备额外功能，能够提供内部电荷泵产生的高压，用作可置于被监控电源路径中的外部N沟道FET的栅极驱动。

前面所述的所有输入和输出均由可编程逻辑块阵列（PLBA）控制。这是ADM1060的逻辑核心，由九个宏单元组成，每个PDO对应一个宏单元。这些宏单元本质上就是宽与门。任何或所有输入都可作为这些宏单元的输入。一个宏单元的输出也可作为除自身之外的任何宏单元的输入（输入到自身会导致非终止循环）。PLBA输出通过延迟块控制ADM1060的PDO，延迟时间可在0ms至500ms之间编程。

• 检测7个独立电源的故障
• 1个高压电源（2V至14.4V）
• 4个仅正电压电源（2V至6V）
• 2个正/负电压电源（+2V至+6V和 - 2V至 - 6V）
• 看门狗检测器输入 — 超时延迟可在2800ms至12.8秒之间编程
• 4个通用逻辑输入
• 可编程逻辑块 — 对所有输入和输出进行组合和排序逻辑控制
• 9个可编程输出驱动器： 开集电极（需要外部电阻） 带内部上拉至VDD的开集电极 快速内部上拉至Voo 带内部上拉至VPn的开集电极 快速内部上拉至VPn 内部电荷泵高驱动（仅用于PDO 1至4的外部N沟道FET）
• EEPROM — 256字节用户EEPROM
• 行业标准的两线总线接口（SMBus）
• 当VPn、VH = 1V时，保证PDO为低电平

• 中心局系统
• 服务器
• 基础设施网络板
• 高密度、多电压系统卡
