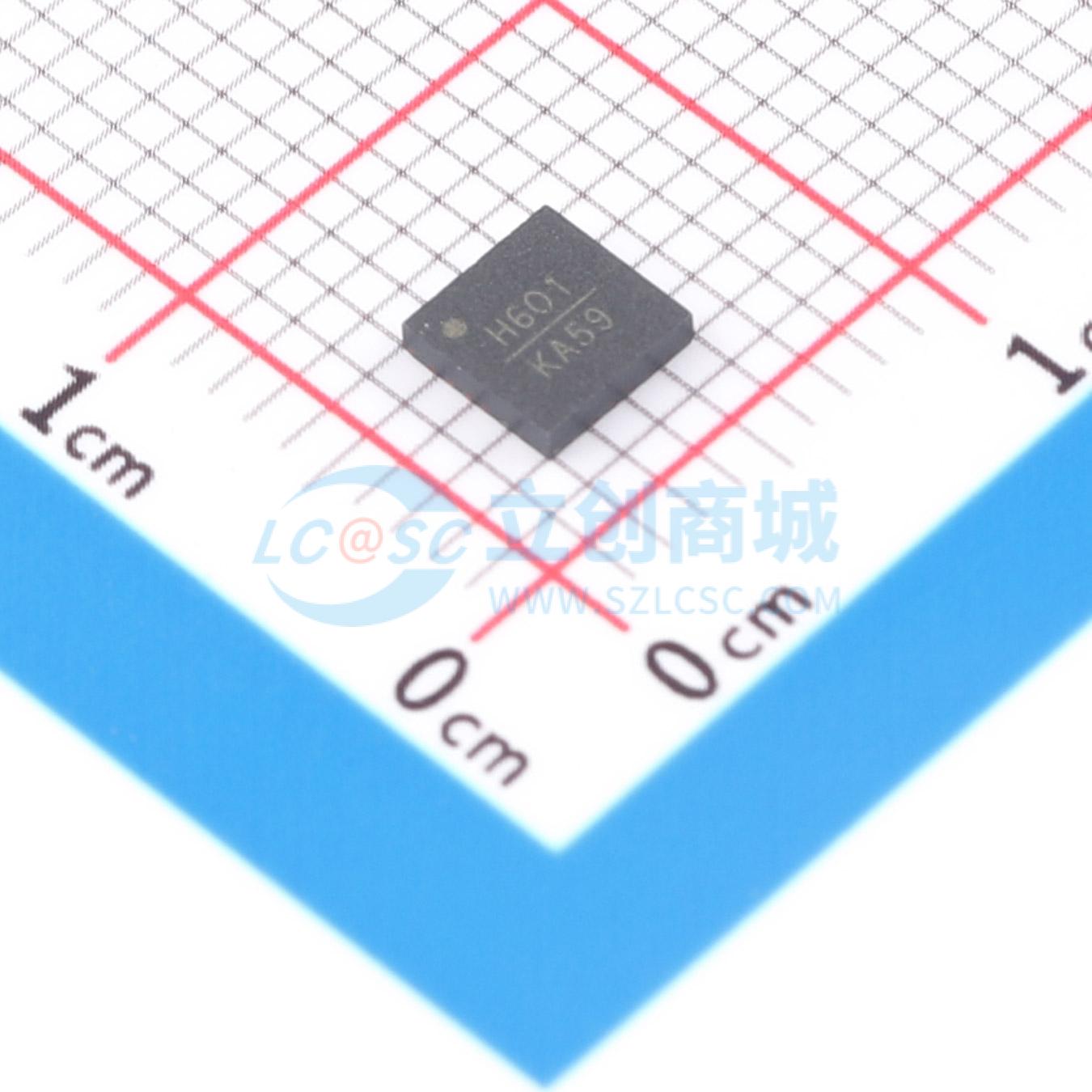

温馨提醒：图片仅供参考，商品以实物为准

HMC601LP4ETR

75dB快速响应对数检波器/控制器 10-4000MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HMC601LP4(E) 是一款理想的IF和RF应用的对数检波器/控制器，具有高达75 dB的动态范围和快速脉冲响应时间（15/34ns）。
品牌名称: ADI(亚德诺)
商品型号: HMC601LP4ETR
商品编号: C661876
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.261536克(g)

商品概述

HMC601LP4(E) 对数检测器/控制器将其输入端的RF信号转换为与其成比例的直流电压输出。HMC601LP4(E) 采用连续压缩拓扑结构，在宽输入频率范围内提供极高的动态范围和转换精度。随着输入功率的增加，连续的放大器逐一进入饱和状态，从而精确地逼近对数函数。一系列平方律检测器的输出被求和、转换到电压域并缓冲以驱动LOGOUT输出。在检测模式下，LOGOUT引脚与VSET输入短接，并将提供名义上的19mV/dB的对数斜率和-100dBm的截距。HMC601LP4(E) 还可用于控制器模式，其中外部电压施加于VSET引脚，以创建AGC或APC反馈环路。HMC601LP4(E) 提供15/34纳秒（上升/下降时间）的响应时间，能够实现超过20 MHz脉冲速率的RF突发检测。

应用领域

移动通信/个人通信服务/第三代移动通信
WiMAX、WiBro及固定无线
电源监控与控制电路
接收信号强度指示（RSSI）
自动增益和功率控制电路

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF检波器
	频率	10MHz~4GHz
	输入范围	-
	精度	-

	属性	参数值
	工作电压	2.7V~5.5V
	工作电流	30mA
	工作温度	-40℃~+85℃
