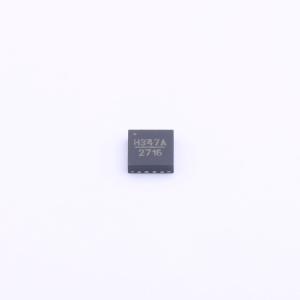

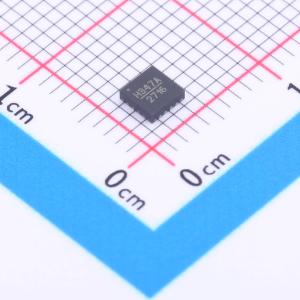

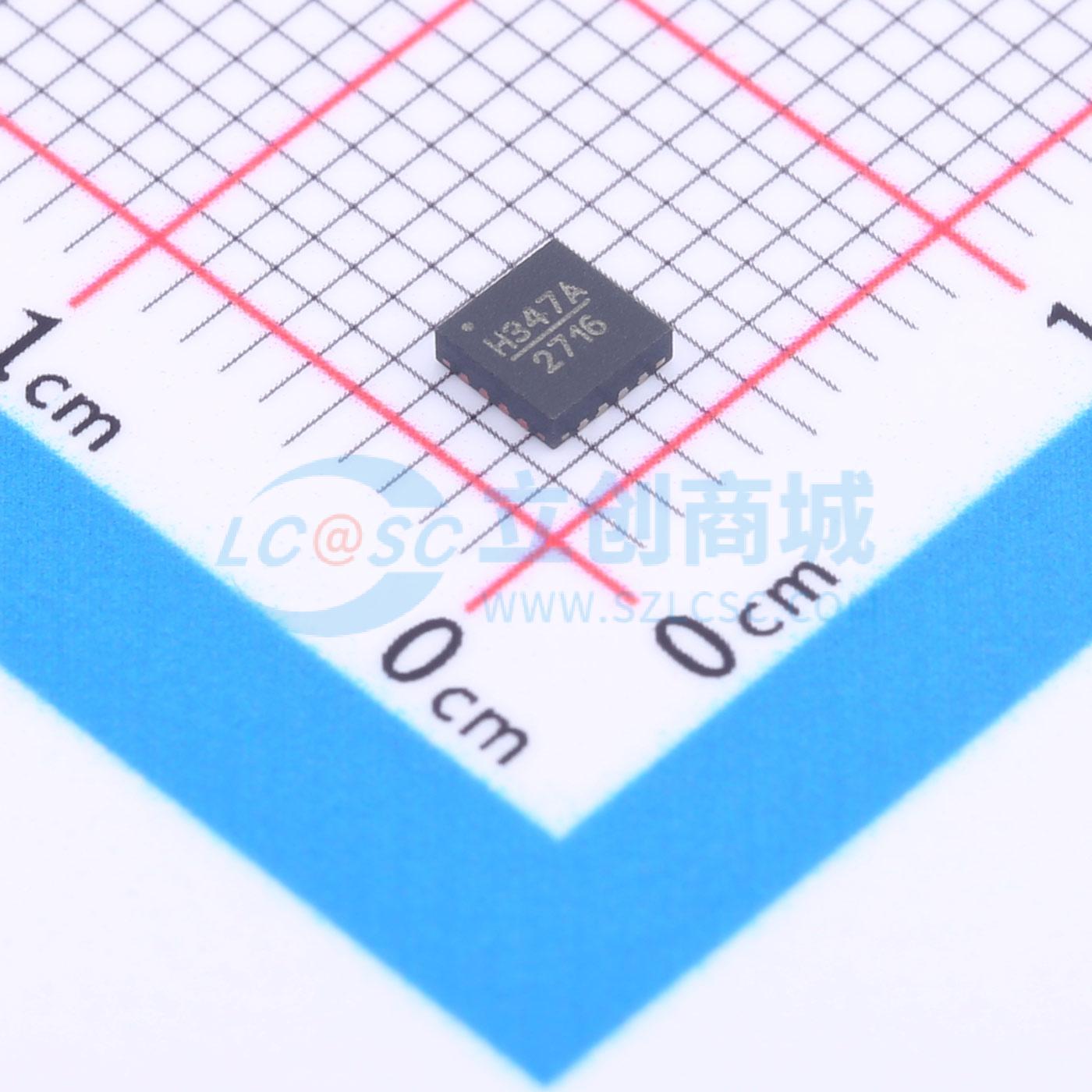

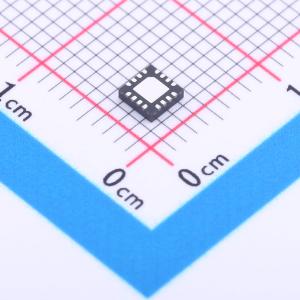

温馨提醒：图片仅供参考，商品以实物为准
HMC347ALP3ETR
宽带非反射式射频开关，DC-14GHz
- 描述
- HMC347ALP3ETR是一款宽带、高隔离度、低插入损耗的非反射式GaAspHEMTSPDT开关，工作频率范围从DC到14GHz。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC347ALP3ETR
- 商品编号
- C661897
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~14GHz | |
| 隔离度 | 44dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | - | |
| 工作电压 | - | |
| 工作温度 | -65℃~+150℃ |
商品概述
HMC347ALP3E是一款宽带、高隔离度、非反射型GaAs pHEMT单刀双掷（SPDT）开关，采用低成本无引脚QFN表面贴装塑料封装。该开关覆盖直流至14 GHz频段，具有高隔离度和低插入损耗的特点。在高达3 GHz的频率范围内，隔离度大于54 dB；在高达13 GHz的频率范围内，隔离度大于44 dB。该开关采用-5/0V互补负控制电压逻辑线工作，无需偏置电源。
商品特性
- 高隔离度：在高达3 GHz的频率范围内大于54 dB，在高达10 GHz的频率范围内大于44 dB
- 低插入损耗：在10 GHz时为1.8 dB
- 非反射型设计
- 3x3 mm QFN表面贴装封装
应用领域
- 基站基础设施
- 光纤与宽带通信
- 微波无线电与甚小口径终端（VSAT）
- 测试仪器
