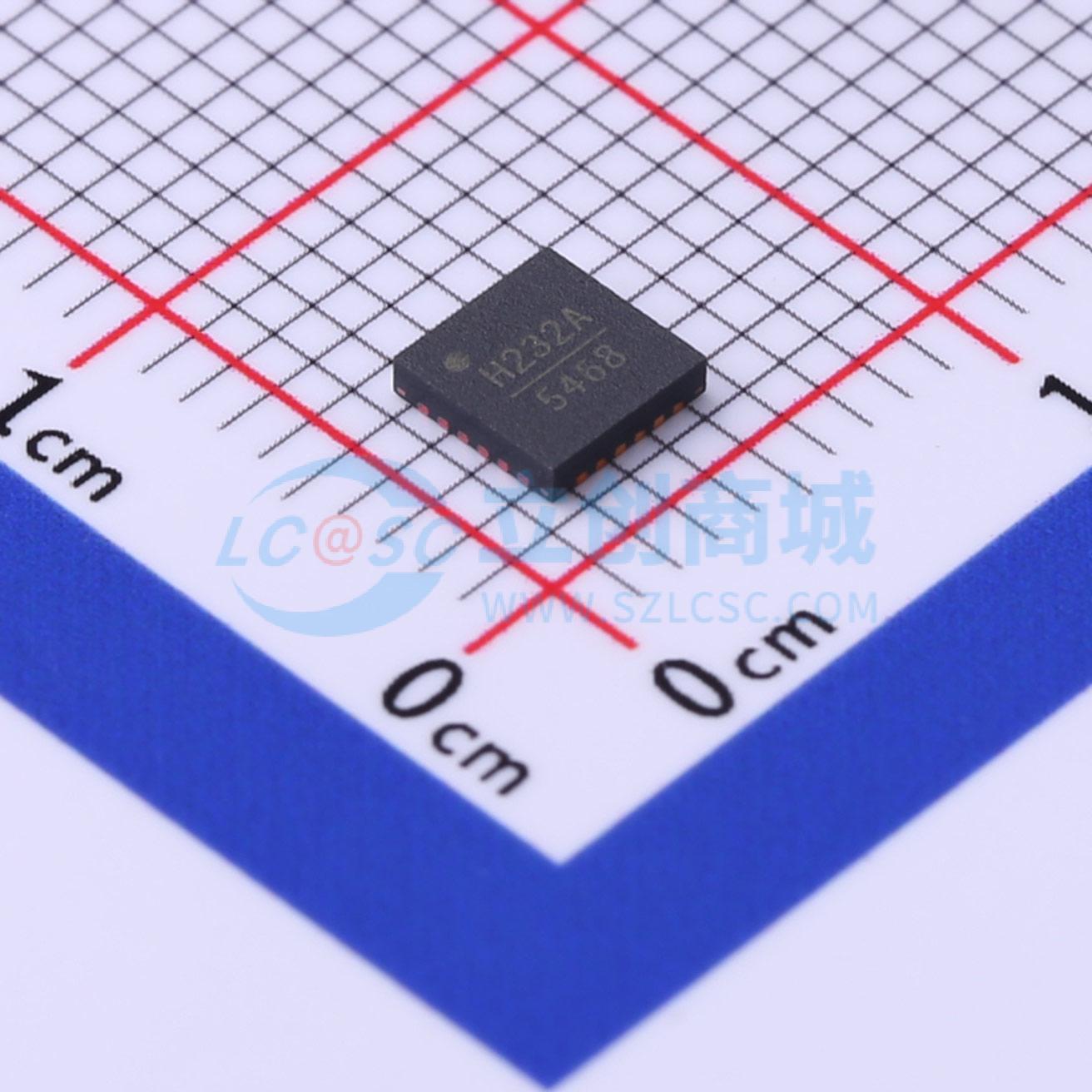

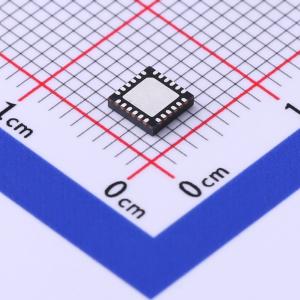

温馨提醒：图片仅供参考，商品以实物为准
HMC232ALP4ETR
GaAs MMIC SPDT非反射开关，DC - 12 GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GaAs，SPDT开关，非反射式，100MHz至12GHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC232ALP4ETR
- 商品编号
- C662558
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~12GHz | |
| 隔离度 | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC232ALP4E是一款宽带、高隔离度、非反射式砷化镓（GaAs）金属半导体场效应晶体管（MESFET）单刀双掷（SPDT）开关，采用低成本无引脚QFN表面贴装塑料封装。该开关覆盖直流至12 GHz频段，在3 GHz以下隔离度大于57 dB，在12 GHz以下隔离度大于45 dB。典型输入P1dB压缩点为+30 dBm，输入三阶交调截点（IP3）为+48 dBm。该开关采用-5/0V互补负控制电压逻辑线工作，无需偏置电源。
商品特性
- 隔离度：3 GHz时为57 dB，6 GHz时为50 dB
- 输入P1dB：+30 dBm
- 插入损耗：6 GHz时典型值为1.5 dB
- 非反射式设计
- 24引脚4x4mm QFN封装：16mm²
- 包含在HMC-DK005设计套件中
应用领域
- 电信基础设施
- 微波无线电与甚小口径终端（VSAT）
- 测试仪器
