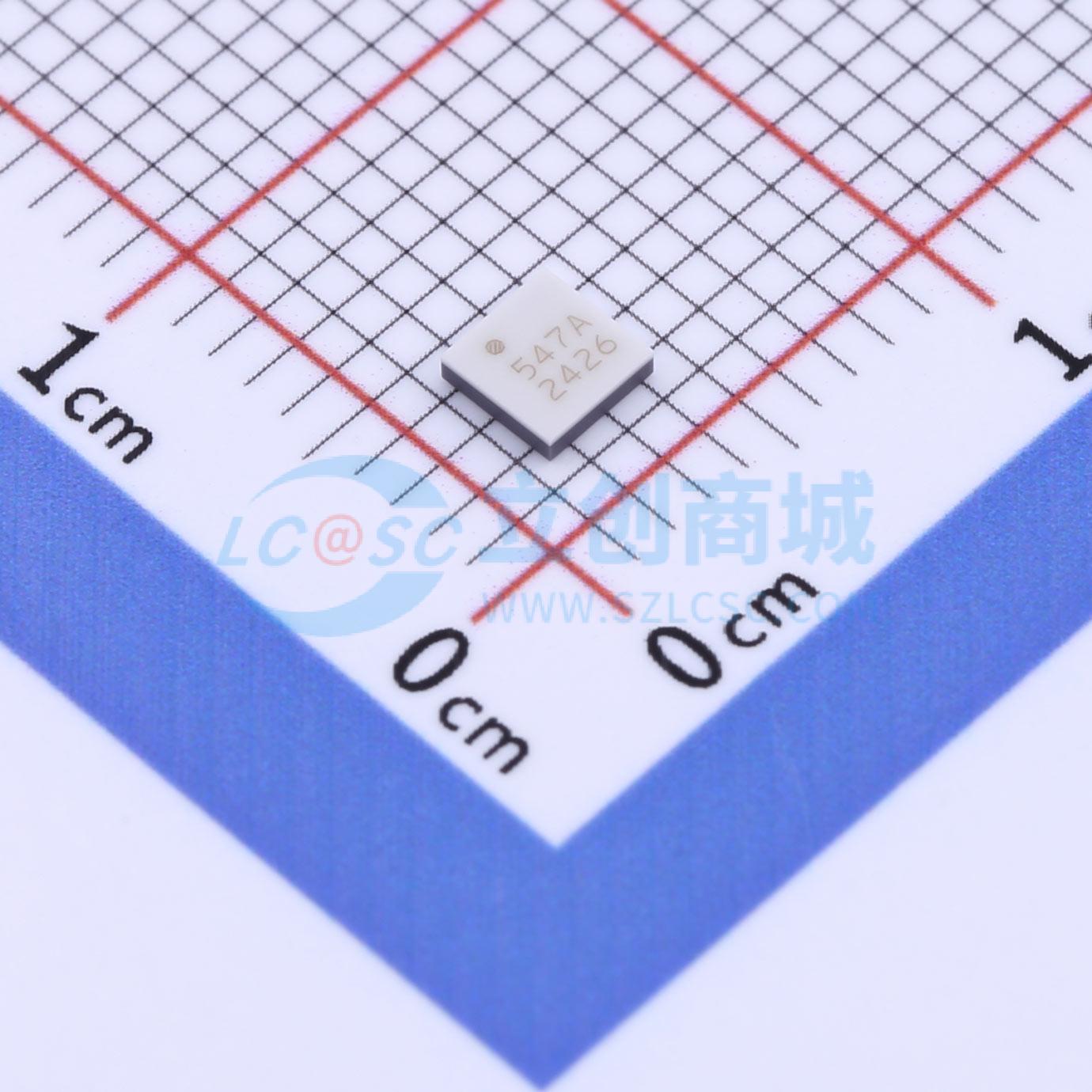

温馨提醒：图片仅供参考，商品以实物为准
HMC547ALC3TR
宽带非反射式射频开关，DC-28GHz
- 描述
- HMC547ALC3是一款通用宽带高隔离非反射式GaAspHEMTSPDT开关，采用3x3mm无引脚表面贴装封装。该开关覆盖DC到28.0GHz的频率范围，提供超过40dB的隔离度和小于2dB的插入损耗。其宽带宽、快速切换和紧凑尺寸使其成为测试设备应用的理想选择。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC547ALC3TR
- 商品编号
- C662630
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~28GHz | |
| 隔离度 | 45dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.9dB | |
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高隔离度：45 dB @ 10 GHz，39 dB @ 20 GHz
- 低插入损耗：1.9 dB @ 10 GHz，2.2 dB @ 20 GHz
- 快速切换：6 ns
- 无反射设计
- 16引脚陶瓷3x3 mm SMT封装：9 mm²
应用领域
- 光纤光学与宽带电信
- 微波无线电与VSAT
- 测试仪器仪表
