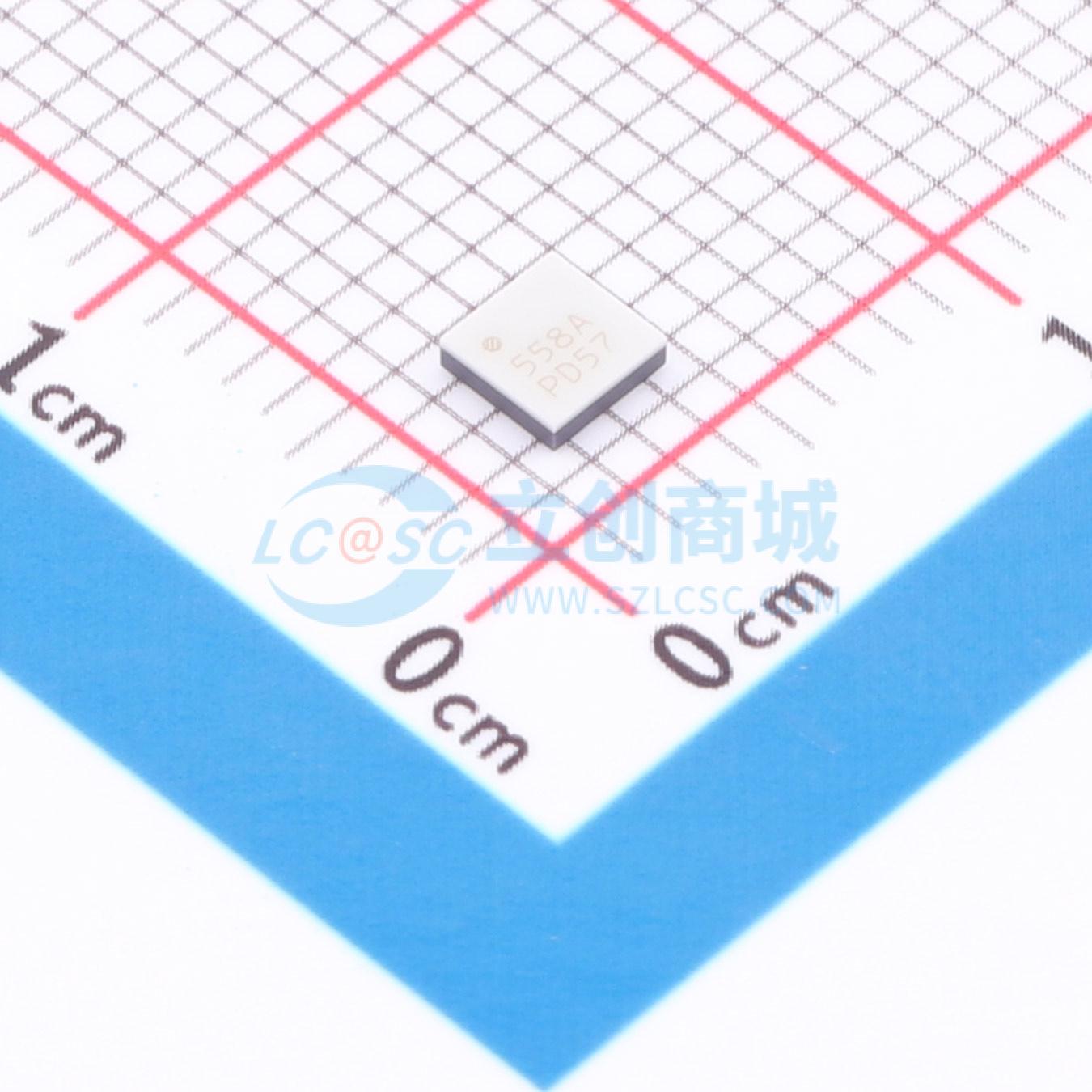

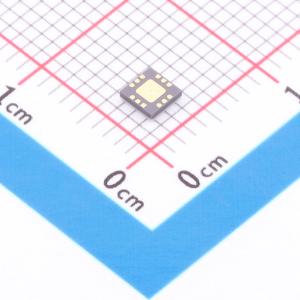

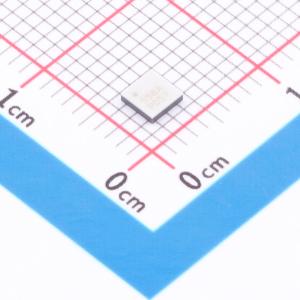

温馨提醒：图片仅供参考，商品以实物为准
HMC558ALC3BTR-R5
GaAs MMIC基波混频器，5.5 - 14.0 GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC558A是一款通用双平衡混频器，封装在无引脚RoHS合规的SMT封装中，可用作5.5 GHz至14 GHz之间的上变频器或下变频器。该混频器采用GaAs MESFET工艺制造，无需外部元件或匹配电路。HMC558A由于优化的巴伦结构，提供了出色的LO到RF和LO到IF隔离，并可在低至9 dBm的LO驱动电平下工作。RoHS合规的HMC558A消除了键合线的需求，兼容高容量表面贴装制造技术。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC558ALC3BTR-R5
- 商品编号
- C662633
- 商品封装
- QFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1441克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 5.5GHz~14GHz | |
| IF频率范围 | 0MHz~6GHz | |
| LO频率范围 | 5.5GHz~14GHz | |
| P1dB | 11.5dBm | |
| IP3 | 21dBm |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-R) | 45dB | |
| 隔离度(L-I) | 45dB | |
| 增益/损耗 | 7.5dB | |
| 噪声系数 | 7.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC558A是一款通用的双平衡混频器，采用无引脚且符合RoHS标准的SMT封装，可在5.5 GHz至14 GHz之间用作上变频器或下变频器。该混频器采用砷化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造，无需外部组件或匹配电路。
由于优化了巴伦结构，HMC558A提供了优异的LO到RF和LO到IF隔离性能，并能在低至9 dBm的LO驱动电平下工作。符合RoHS标准的HMC558A消除了对引线键合的需求，并与大批量表面贴装制造技术兼容。
应用领域
- 点对点微波无线电
- 点对多点无线电
- 仪器、自动测试设备（ATE）和传感器
