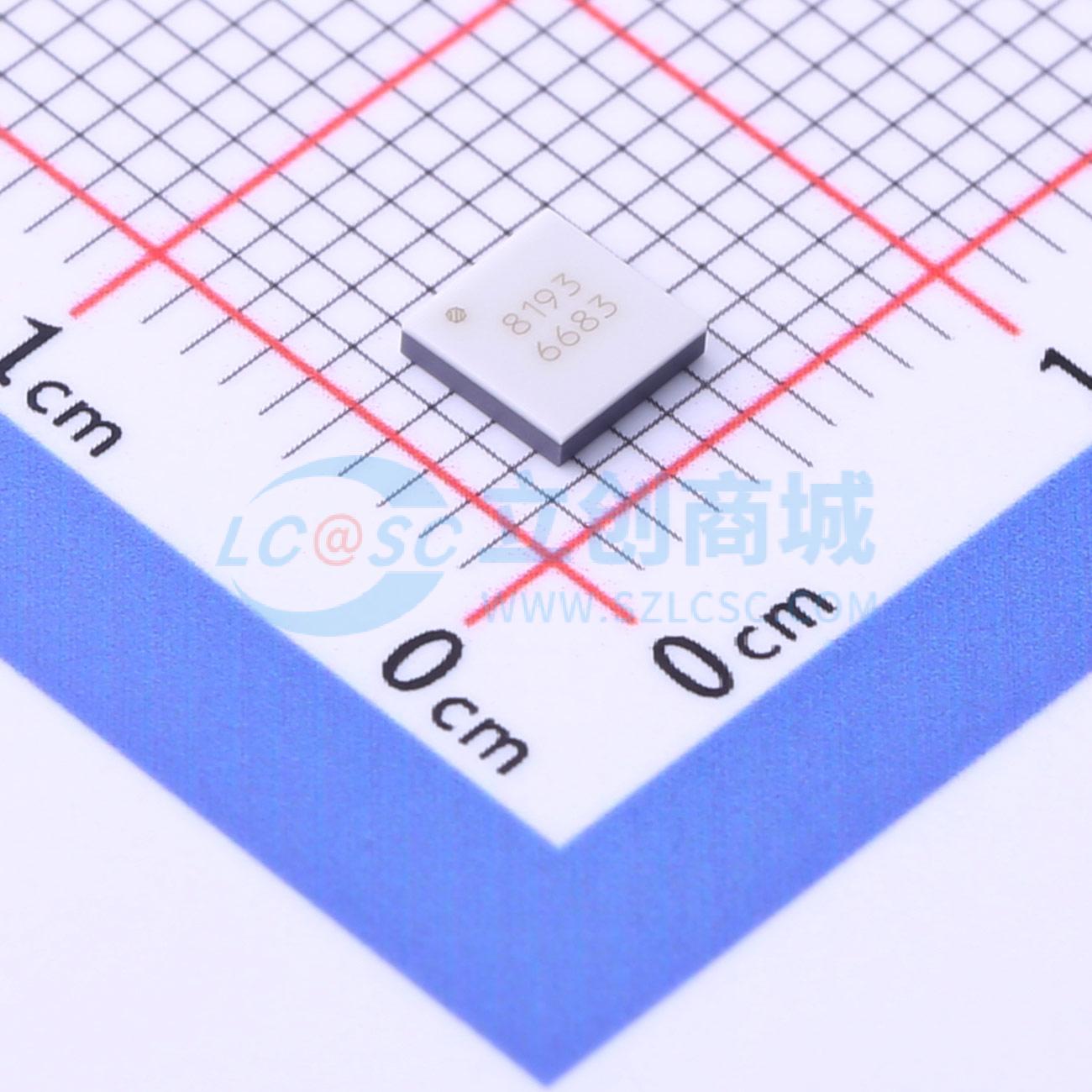

温馨提醒：图片仅供参考，商品以实物为准
HMC8193LC4TR-R5
2.5 GHz至8.5 GHz I/Q混频器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 被动I/Q混频器，RF和LO范围为2.5 GHz至8.5 GHz，宽IF范围为DC至4 GHz，单端RF、LO和IF，转换损耗（下变频）为9 dB（典型值），图像抑制（下变频）为25 dBc（典型值），单边带噪声系数（下变频）为11.5 dB（典型值），输入IP3（下变频）为20 dBm（典型值），输入P1dB压缩点（下变频）为13 dBm（典型值），输入IP2（下变频）为58 dBm（典型值），RF到IF隔离（下变频）为22 dB（典型值），LO到RF隔离（下变频）为48 dB（典型值），LO到IF隔离（下变频）为38 dB（典型值），幅度平衡（下变频）为±0.5 dB（典型值），相位平衡（下变频）为±5°（典型值），RF回波损耗为13 dB（典型值），LO回波损耗为13 dB（典型值），IF回波损耗为17 dB（典型值），暴露焊盘，4 mm × 4 mm，24引脚陶瓷LCC封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC8193LC4TR-R5
- 商品编号
- C662758
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
参数完善中
商品概述
HMC8193是一款无源、同相/正交（I/Q）单片微波集成电路（MMIC）混频器，可用于2.5 GHz至8.5 GHz范围内的接收机操作中的镜像抑制混频器，或用于发射机操作中的单边带上变频器。HMC8193固有的I/Q架构提供了出色的镜像抑制性能，从而消除了对不需要的边带进行昂贵滤波的需求。该混频器还提供了优异的本地振荡器（LO）到射频（RF）和LO到中频（IF）隔离，并减少了LO泄漏的影响，以确保信号完整性。
作为一款无源混频器，它不需要任何直流电源。该器件提供的噪声系数低于有源混频器，确保了高性能和精密应用所需的卓越动态范围。
HMC8193采用砷化镓（GaAs）、金属半导体场效应晶体管（MESFET）工艺制造，并使用了Analog Devices, Inc.的混频器单元和90°混合器。它采用紧凑的4 mm x 4 mm、24引脚LCC封装，工作温度范围为-40°C至+85°C。此外，还提供该器件的评估板。
应用领域
- 测试和测量仪器
- 直接转换接收器
