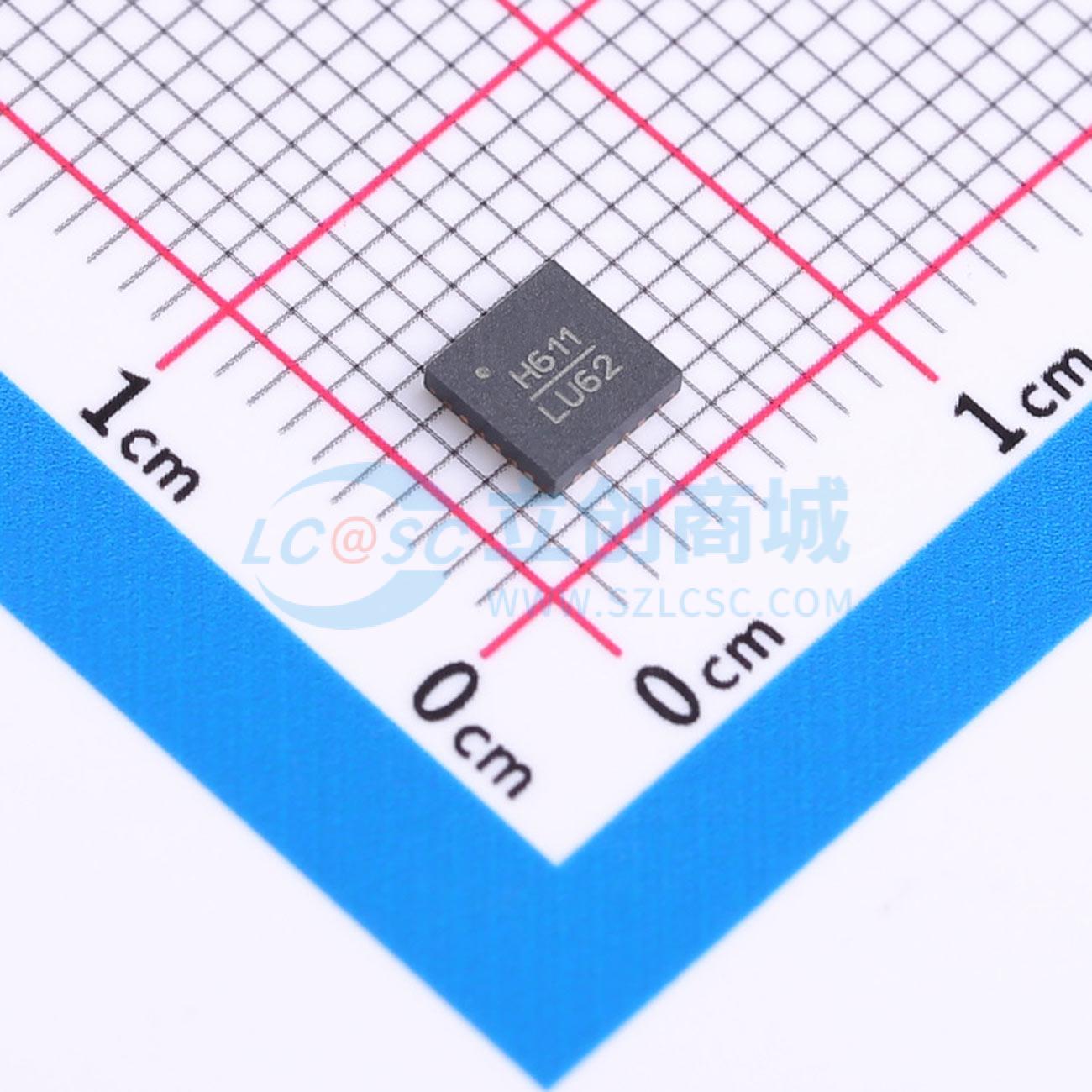

温馨提醒：图片仅供参考，商品以实物为准

HMC611LP4ETR

60 dB, 对数检波器/控制器，1 - 10000 MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 对数检波器控制器，采用SMT封装，0.001-10.0GHz
品牌名称: ADI(亚德诺)
商品型号: HMC611LP4ETR
商品编号: C662658
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.261536克(g)

商品参数

商品概述

HMC611LP4(E) 对数检测器/控制器将其输入的射频信号转换为输出端成比例的直流电压。HMC611LP4(E) 采用逐级压缩拓扑结构，可在较宽的输入频率范围内实现极高的动态范围和转换精度。随着输入功率的增加，逐级放大器逐个进入饱和状态，从而精确逼近对数函数。一系列平方律检测器的输出进行求和，转换到电压域并经过缓冲后驱动 LOGOUT 输出。在检测模式下，LOGOUT 引脚与 VSET 输入短接，标称对数斜率为 -25mV/dB，截距为 18 dBm（对于 f≥5.8 GHz 时为 22 dBm）。HMC611LP4(E) 还可在控制器模式下使用，此时将外部电压施加到 VSET 引脚，以创建自动增益控制（AGC）或自动功率控制（APC）反馈环路。

商品特性

宽动态范围：高达 63 dB
高精度：在 8 GHz 以下，54 dB 范围内精度为 ±1 dB
电源电压：+5V
出色的温度稳定性
带缓冲的温度传感器输出
24 引脚 4x4mm 表面贴装封装：16mm²

应用领域

蜂窝/个人通信服务（PCS）/3G
WiMAX、WiBro、无线局域网（WLAN）、固定无线和雷达
功率监测与控制电路
接收信号强度指示（RSSI）
自动增益与功率控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	1MHz~10GHz
	输入范围	-25dBm~18dBm
	精度	±1dB

	属性	参数值
	工作电压	4.5V~5.5V
	工作电流	106mA
	工作温度	-40℃~+85℃
