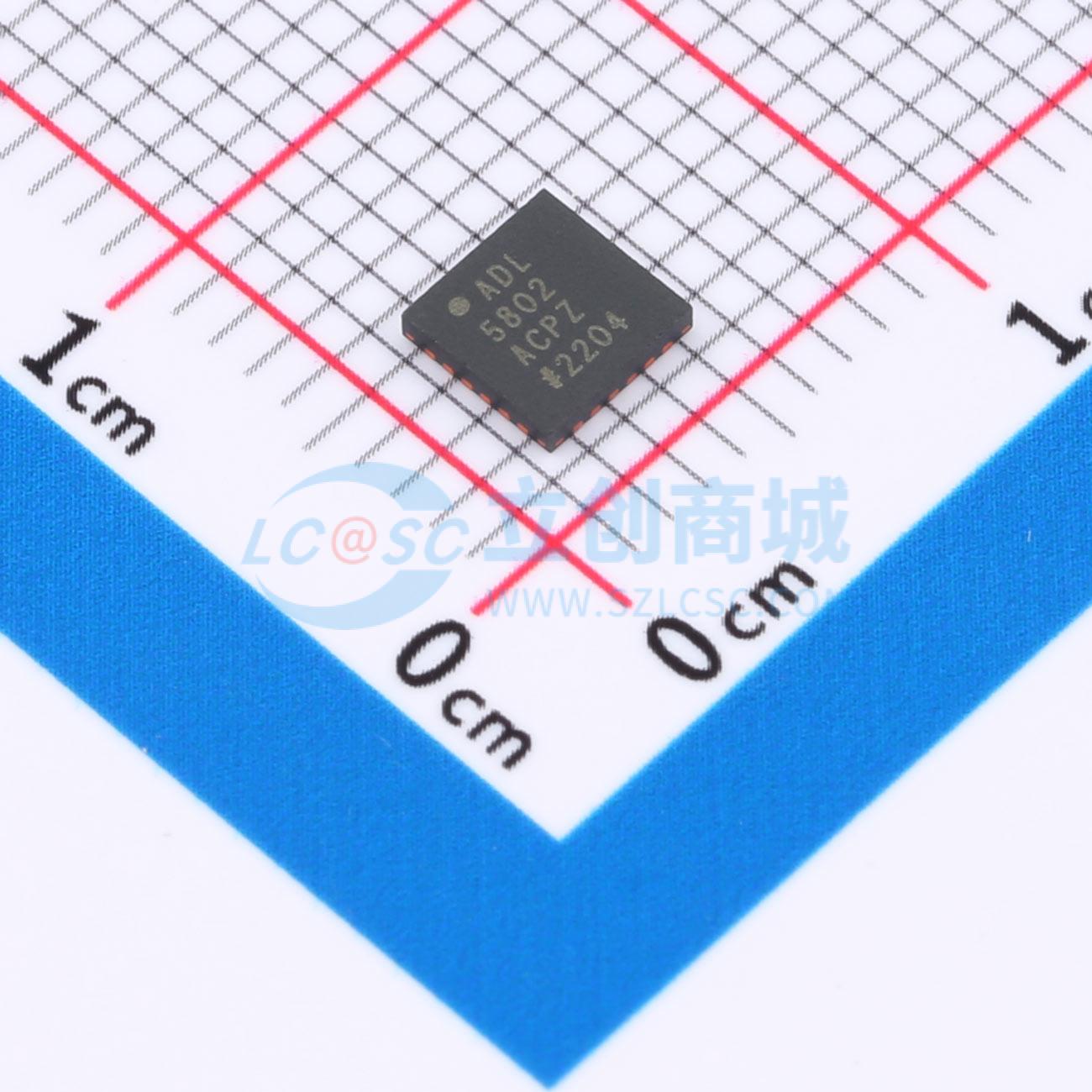

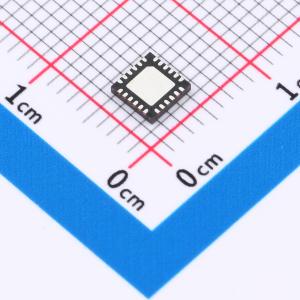

ADL5802ACPZ-R7
双通道高IP3 100 MHz至6 GHz有源混频器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道、高IP3、100MHz～6GHz有源混频器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5802ACPZ-R7
- 商品编号
- C657785
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.0625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| 增益/损耗 | 1.6dB | |
| 噪声系数 | 11dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 工作电流 | 220mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADL5802 使用非常高线性度的双平衡有源混频器核心，并集成了 LO 缓冲放大器，以提供从 100 MHz 到 6 GHz 的高动态范围频率转换。这些混频器受益于专有的线性化架构，在高输入电平下提供增强的输入 IP3 性能。偏置调节功能允许使用单个控制引脚优化输入线性度、单边带噪声系数和直流电流。高输入线性度使得该器件可用于要求苛刻的蜂窝应用中，即使在带内阻塞信号可能导致动态性能下降的情况下也能保持性能。平衡的有源混频器结构提供了出色的 LO 到 RF 和 LO 到 IF 泄漏，通常优于 -30 dBm。IF 输出设计为 200 Ω 源阻抗，在加载到 200 Ω 负载时提供典型的 7.6 dB 电压转换增益。
ADL5802 采用 SiGe 高性能 IC 工艺制造。该器件采用紧凑的 4 mm x 4 mm、24 引脚 LFCSP 封装，工作温度范围为 -40°C 至 +85°C。还提供评估板。
应用领域
- 移动基站接收机
- 主要和分集接收机设计
- 无线电链路下变频器
