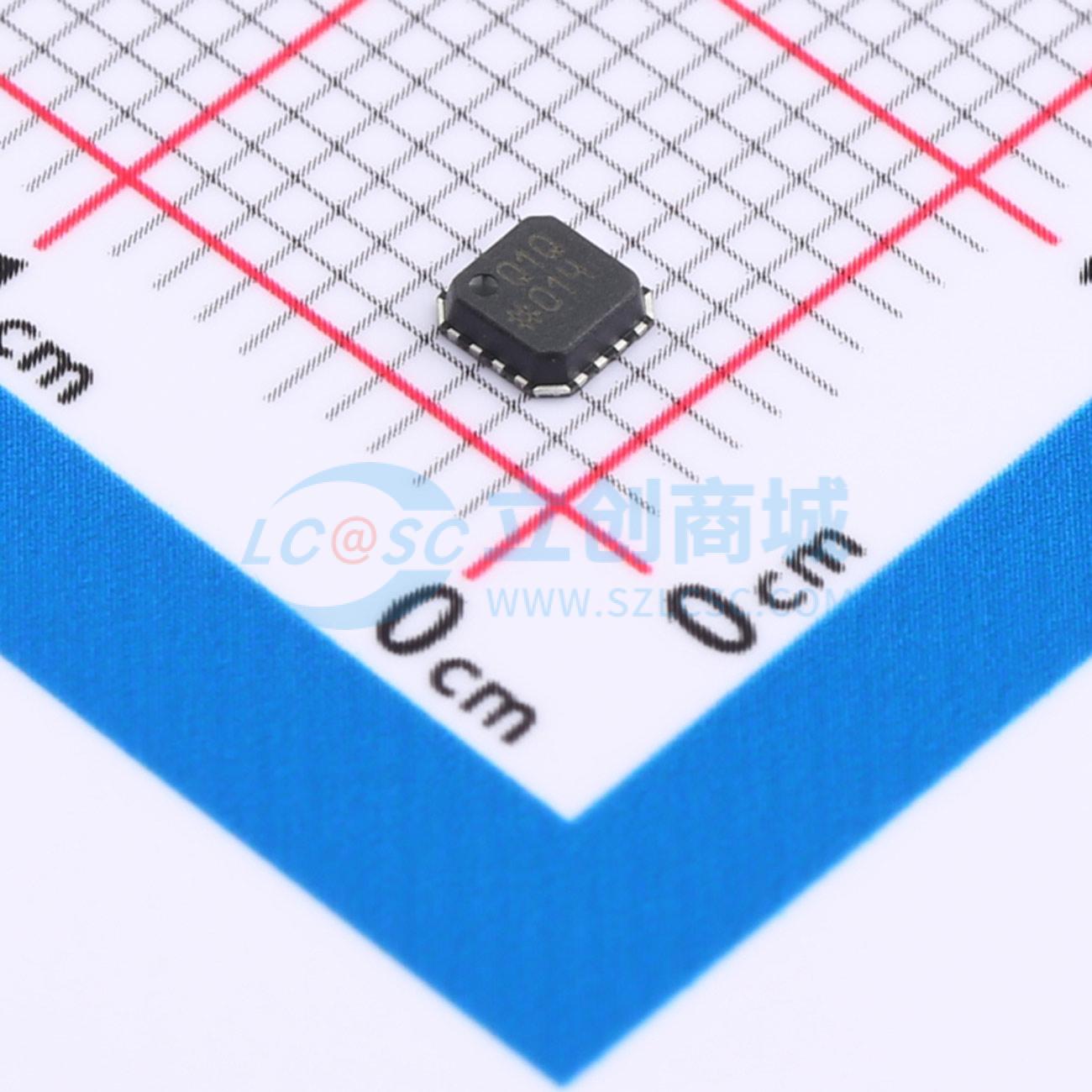

ADL5562ACPZ-R7
3.3 GHz 超低失真RF/IF差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADL5562 是一款高性能差分放大器，优化用于宽带、低失真应用。它提供三种增益设置：6 dB、12 dB 和 15.5 dB，具有低噪声和优秀的失真性能。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5562ACPZ-R7
- 商品编号
- C657771
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 增益 | 15.5dB | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 13.5dBm | |
| 工作温度 | -40℃~+85℃ | |
| IP3 | 42dBm |
商品概述
ADL5562是一款高性能差分放大器，针对射频（RF）和中频（IF）应用进行了优化。该放大器的噪声低至2.1 nV/√Hz，且在宽频率范围内具有出色的失真性能，是高速8位至16位模数转换器（ADC）的理想驱动放大器。 ADL5562通过引脚可配置的方式提供6 dB、12 dB和15.5 dB三种增益级别。在单端输入配置下，增益分别降至5.6 dB、11.1 dB和14.1 dB。使用外部串联输入电阻可扩展放大器的增益灵活性，允许在0 dB至15.5 dB范围内任意选择增益。 ADL5562的静态电流典型值为80 mA，在禁用状态下功耗低于3 mA，具有出色的输入 - 输出隔离性能。 该器件针对宽带、低失真性能进行了优化。这些特性加上其可调增益能力，使其成为通用中频和宽带应用中放大器的首选，尤其适用于对低失真、低噪声和低功耗要求苛刻的场合。该器件在压摆率、带宽和宽带失真方面实现了最佳组合。这些特性使其能够驱动各种类型的模数转换器（ADC），并且非常适合驱动混频器、PIN二极管衰减器、声表面波（SAW）滤波器和多元件分立器件。 ADL5562采用高速硅锗（SiGe）工艺制造，采用紧凑的3 mm×3 mm、16引脚无引线四方扁平封装（LFCSP），工作温度范围为 - 40℃至 + 85℃。
商品特性
- -3 dB带宽为3.3 GHz（A_V = 6 dB）
- 引脚可配置增益调节：6 dB、12 dB、15.5 dB
- 差分或单端输入转差分输出
- 低噪声输入级：A_V = 12 dB时，输入参考噪声为2.1 nV/√Hz
- 低宽带失真（A_v = 6 dB） 10 MHz：二次谐波失真（HD2）为 - 91 dBc，三次谐波失真（HD3）为 - 98 dBc 70 MHz：HD2为 - 102 dBc，HD3为 - 90 dBc 140 MHz：HD2为 - 104 dBc，HD3为 - 87 dBc 250 MHz：HD2为 - 80 dBc，HD3为 - 94 dBc
- 中心频率为250 MHz时，三阶互调失真（IMD3）为 - 94 dBc
- 压摆率：9.8 V/ns
- 2 ns快速建立时间和3 ns过载恢复时间
- 单电源供电：3 V至3.6 V
- 掉电控制
- 采用高速XFCB3硅锗（SiGe）工艺制造
应用领域
- 差分ADC驱动器
- 单端转差分转换
- 射频/中频增益模块
- 声表面波（SAW）滤波器接口
