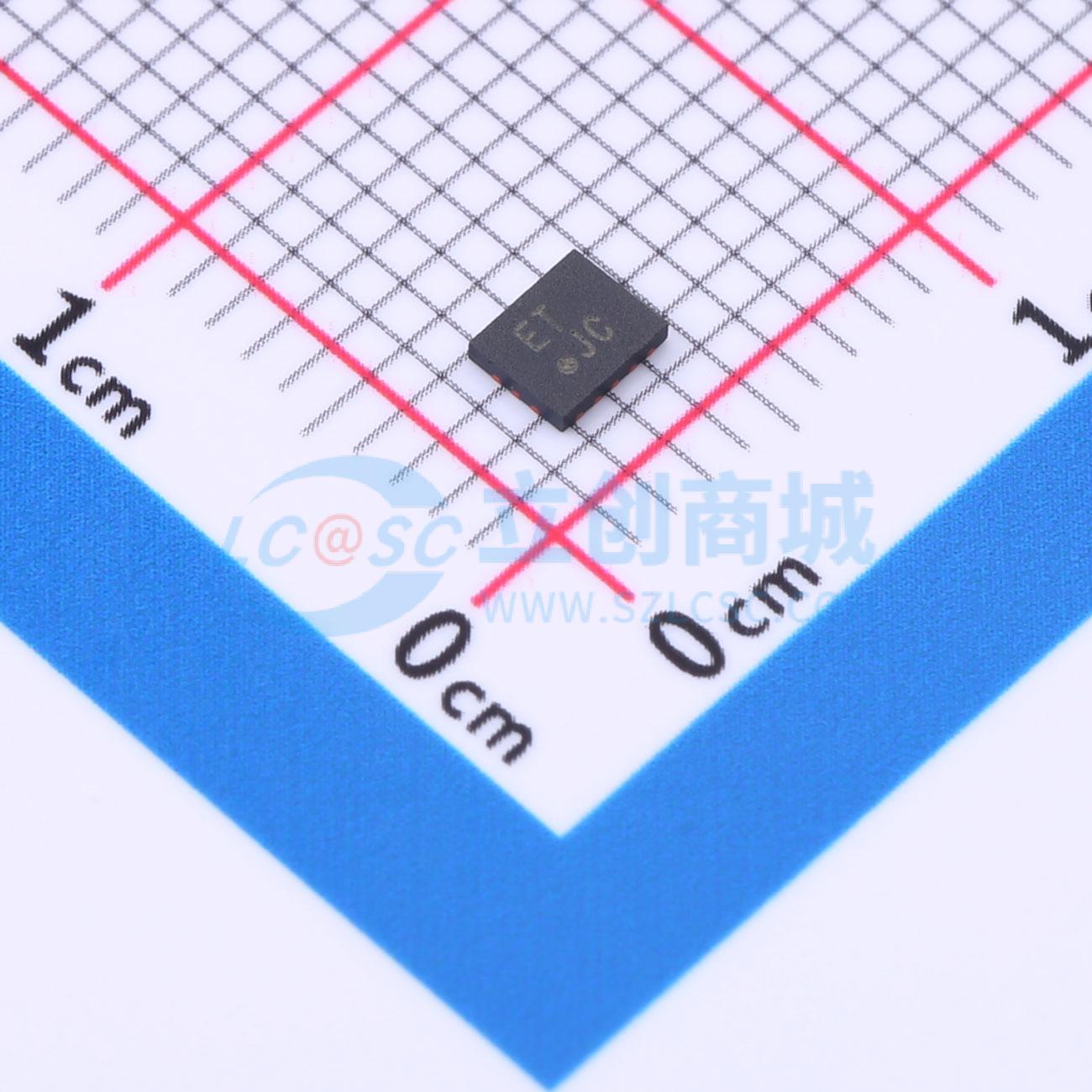

温馨提醒：图片仅供参考，商品以实物为准
ADL5569BCPZ-R7
6.5 GHz 超高动态范围差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6.0GHz、超高动态范围、差分放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5569BCPZ-R7
- 商品编号
- C657774
- 商品封装
- LFCSP-16(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 双路 | |
| 共模抑制比(CMRR) | 91.7dB | |
| 输入失调电压(Vos) | 10mV | |
| 压摆率(SR) | 24V/ns | |
| 最大电源宽度(Vdd-Vss) | 5.25V | |
| 噪声密度(eN) | 1nV/√Hz@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 静态电流(Iq) | 86mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 单电源 | 4.75V~5.25V | |
| 稳定时间 | 500ps |
商品特性
-3 dB带宽：典型值6.5 GHz 预设20 dB电压增益，可通过添加外部电阻器降低 差分或单端输入到差分输出 内部直流耦合输入和输出 低噪声输入级：2 GHz时噪声系数为9.3 dB 在5 V电源、2 V p-p输出和100 Ω负载下低失真 500 MHz：-78 dBc（HD2），-71 dBc（HD3），-80 dBc（IMD3） 2 GHz：-64 dBc（HD2），-52 dBc（HD3），-65 dBc（IMD3） 输入电压噪声（NSD，RTI）：100 MHz时1.0 nV/√Hz 单电源工作：交流耦合应用 双电源工作：直流耦合应用 摆率：2 V p-p输出时24 V/ns 直流功耗：5 V时每放大器86 mA
优惠活动
购买数量
(500个/圆盘，最小起订量 1 个)个
起订量：1 个500个/圆盘
总价金额：
￥ 0.00近期成交2单
