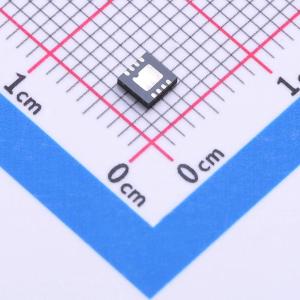

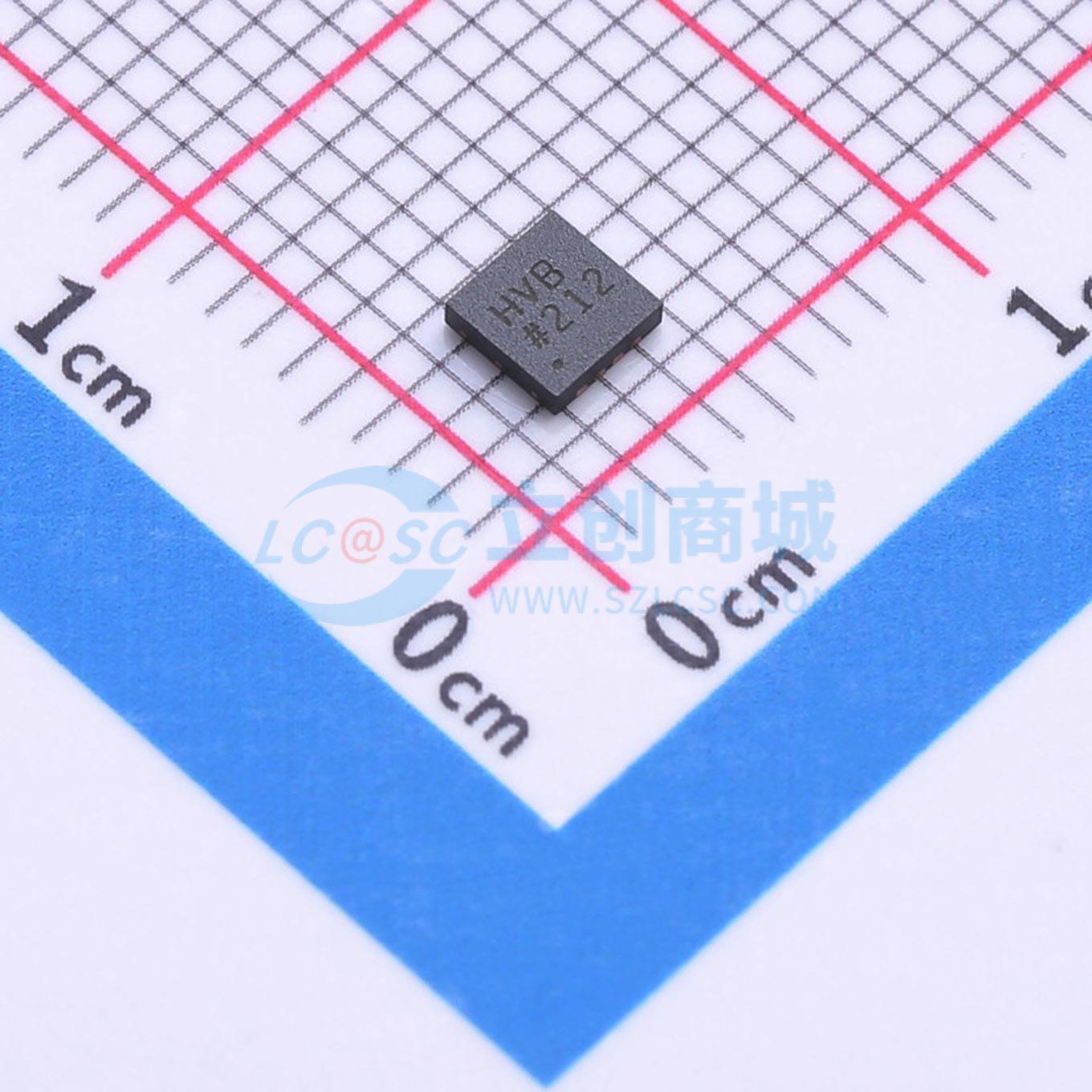

温馨提醒：图片仅供参考，商品以实物为准
AD8337BCPZ-REEL
通用型低成本直流耦合VGA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低噪声、单端、线性dB、通用可变增益放大器（VGA），可在直流至100MHz的频率下使用，-3dB带宽为280MHz。 整个增益范围内具有出色的带宽均匀性和低输出参考噪声，使其非常适合增益调整应用以及驱动高速模数转换器（ADC）。 出色的直流特性与高速性能相结合，使其特别适用于工业超声、PET扫描仪和视频应用。双电源操作可实现对负向脉冲（如光电二极管或光电倍增管产生的脉冲）的增益控制
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8337BCPZ-REEL
- 商品编号
- C652713
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0864克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 625V/us | |
| 单电源 | 4.5V~10V | |
| 双电源(Vee ~ Vcc) | ±5V |
商品概述
AD8337是一款低噪声、单端、线性dB增益的通用可变增益放大器（VGA），适用于从直流到100 MHz的频率范围；其-3 dB带宽为280 MHz。在整个增益范围内具有出色的带宽均匀性和低输出参考噪声，使得AD8337非常适合用于增益微调应用以及驱动高速模数转换器（ADC）。
优秀的直流特性和高速性能使AD8337特别适合工业超声波、PET扫描仪和视频应用。双电源操作能够控制负向脉冲的增益，例如由光电二极管或光电倍增管产生的那些脉冲。
AD8337使用了Analog Devices, Inc.独有的X-AMP架构，增益范围为24 dB，以19.7 dB/V的比例参考VCOM。前置放大器配置在电流反馈架构中，针对6 dB至24 dB的增益进行了优化。AD8337的特点是非反相前置放大器增益为2X，采用一对100 Ω电阻实现。衰减器的范围为24 dB，输出放大器的固定增益为8X（18.06 dB）。最低标称增益范围是0 dB至24 dB，并且可以通过调整前置放大器增益来上下移动。串联连接的AD8337器件可以提供更大的增益范围，级间滤波以抑制噪声和失真，并消除偏移电压。
商品特性
- 低噪声：电压噪声 =2.2 nV/√(Hz)，电流噪声 =4.8 pA/√(Hz)（正输入）
- 宽带宽（-3 dB）=280 MHz
- 标称增益范围：0 dB 至 24 dB（前置放大器增益 =6 dB）
- 增益缩放：19.7 dB/V
- 直流耦合
- 单端输入和输出
- 高速未分配运算放大器输入
- 电源：+5 V，±2.5 V 或 ±V
- 低功耗：使用 ±2.5 V 电源时为 78 mw
应用领域
- 增益调节
- 正电子发射断层扫描仪
- 高性能自动增益控制系统
- I/Q信号处理
- 视频
- 工业和医学超声
- 雷达接收器
