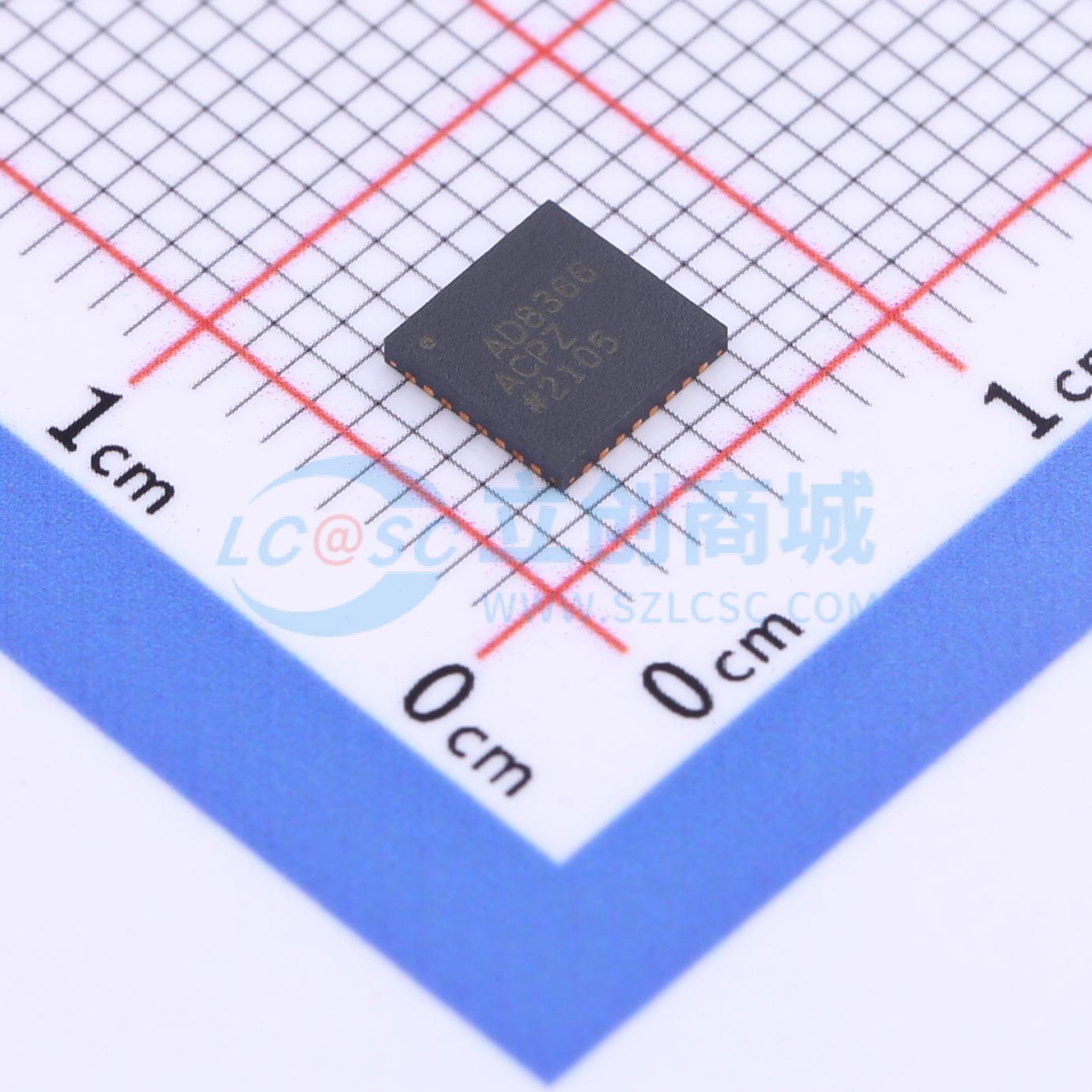

AD8366ACPZ-R7

AD8366是一对匹配的全差分、低噪声、低失真、数字可编程可变增益放大器（VGA）。每个放大器的增益可单独或同时编程，增益范围为4.5 dB至20.25 dB，步进为0.25 dB。该放大器在直流至70 MHz频率范围内具有平坦的频率响应，与增益码无关。 AD8366具有出色的无杂散动态范围，适合驱动高分辨率模数转换器（ADC）。最大增益时，10 MHz处的噪声系数（NF）为11.4 dB，增益每降低4 dB，噪声系数增加约2 dB。在整个增益范围内，10 MHz时，2 V峰 - 峰值输出至200 Ω负载，三次/二次谐波失真（HD3/HD2）优于 - 90 dBc。在200 Ω负载下，双音互调失真为 - 90 dBc，对应输出三阶截点（OIP3）为45 dBm（38 dBVrms）。200 Ω的差分输入阻抗提供了明确的端接。差分输出阻抗约为25 Ω。 输出共模电压默认值为V_POS/2，但可通过VCMA和VCMB引脚在一定电压范围内进行编程。输入共模电压默认值也为V_POS/2，但可低至1.5 V。内置的直流失调补偿环路可消除信号链中前级的直流失调。若需要直流耦合工作，也可禁用该环路。 数字接口支持并行或串行模式的增益编程。AD8366采用4.75 V至5.25 V电源供电，典型功耗为180 mA。禁用时，功耗约为3 mA。AD8366采用先进的硅锗双极工艺制造，提供32引脚裸露焊盘LFCSP封装。性能指标适用于 - 40°C至 + 85°C温度范围。

• 匹配的差分、数字控制VGA对
• 增益范围：4.5 dB至20.25 dB
• 增益步进：0.25 dB
• 工作频率：直流至150 MHz（2 V峰 - 峰值）
• 3 dB带宽：600 MHz
• 噪声系数（NF）：最大增益时，10 MHz处为11.4 dB；最小增益时，10 MHz处为18 dB
• 输出三阶截点（OIP3）：10 MHz时为45 dBm
• 最大增益时，10 MHz处2 V峰 - 峰值输出，二次/三次谐波失真（HD2/HD3）优于 - 90 dBc
• 差分输入和输出
• 可调输出共模电压
• 可选直流输出失调校正
• 串行/并行模式增益控制
• 掉电功能
• 单5 V电源供电

• 基带I/Q接收器
• 分集接收器
• 宽带ADC驱动器
