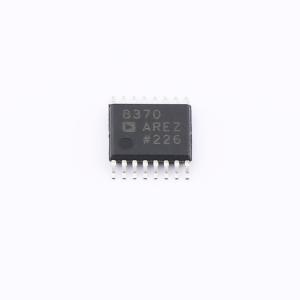

AD8370AREZ实物图
  • AD8370AREZ商品缩略图
  • AD8370AREZ商品缩略图
  • AD8370AREZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD8370AREZ

可编程低增益和高增益数字控制VGA

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
750MHz数字控制式可变增益放大器
品牌名称
ADI(亚德诺)
商品型号
AD8370AREZ
商品编号
C652752
商品封装
TSSOP-16-EP-175mil​
包装方式
管装
商品毛重
0.19克(g)

商品参数

属性参数值
商品目录可编程/可变增益放大器(PGA/VGA)
放大器类型VGA
增益-11dB~34dB
带宽(-3db)750MHz
压摆率(SR)5750V/us
输出类型差分
属性参数值
工作电流79mA
工作温度-40℃~+85℃
共模抑制比(CMRR)77dB
输入偏置电流(Ib)900000pA
静态电流(Iq)79mA
单电源3V~5V

商品概述

AD8370是一款低成本、数字控制的可变增益放大器(VGA),可提供精确的增益控制、高IP3和低噪声系数。出色的失真性能和宽带宽使AD8370成为现代接收机设计中合适的增益控制器件。 对于宽输入动态范围应用,AD8370提供两种输入范围:高增益模式和低增益模式。一个微调的7位跨导(gₘ)级在优于2 dB分辨率下提供28 dB的增益范围,在优于1 dB分辨率下提供22 dB的增益范围。可选择比第一增益范围高17 dB的第二增益范围,以改善噪声性能。 通过向PWUP引脚施加适当的逻辑电平来开启AD8370的电源。掉电时,AD8370的功耗小于4 mA,并提供出色的输入到输出隔离。在掉电模式下工作时,增益设置会被保留。 AD8370的增益控制通过一个串行8位增益控制字实现。最高有效位(MSB)在两个增益范围之间进行选择,其余7位以精确的线性增益步长调整总增益。 AD8370采用ADI高速XFCB工艺制造,其高带宽可实现高频和低失真。AD8370的静态电流典型值为78 mA。AD8370放大器采用紧凑的、热增强型16引脚TSSOP封装,工作温度范围为 -40℃至 +85℃。

商品特性

  • 可编程的低增益和高增益(2 dB分辨率)
  • 低增益范围:−11 dB至 +17 dB
  • 高增益范围:6 dB至34 dB
  • 差分输入和输出
  • 200 Ω差分输入
  • 100 Ω差分输出
  • 最大增益时噪声系数为7 dB
  • 70 MHz时双音IP3为35 dBm
  • -3 dB带宽为750 MHz
  • 40 dB精确增益范围
  • 串行8位数字接口
  • 宽输入动态范围
  • 掉电功能
  • 单3 V至5 V电源供电

应用领域

  • 差分ADC驱动器
  • 中频采样接收机
  • RF/IF增益级
  • 电缆和视频应用
  • 声表面波(SAW)滤波器接口
  • 单端到差分转换
