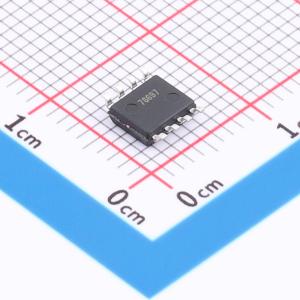

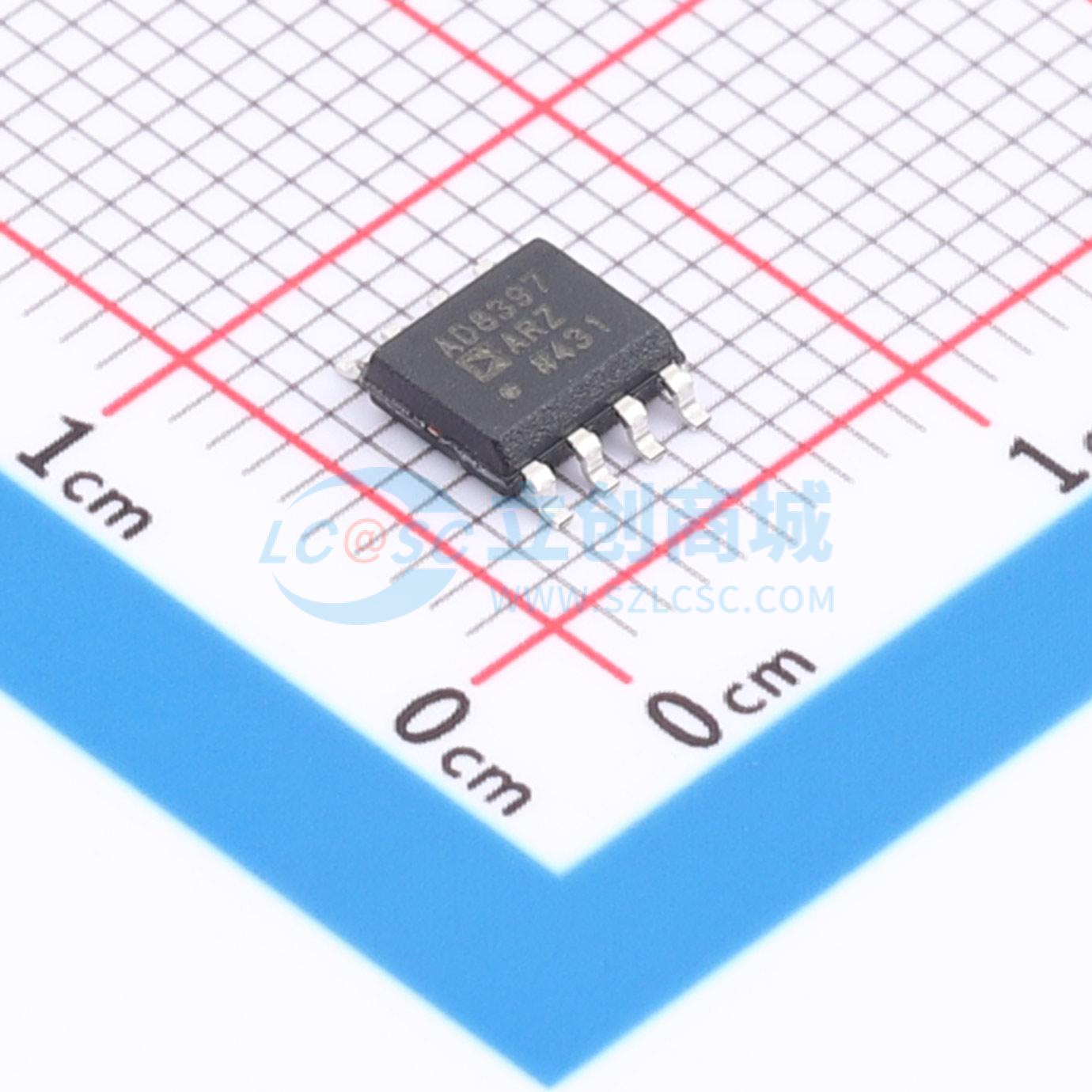

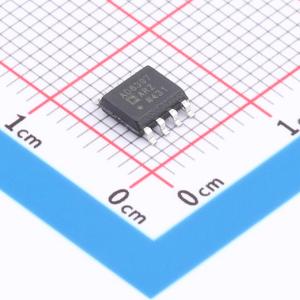

温馨提醒：图片仅供参考，商品以实物为准
AD8397ARZ
轨到轨、高输出电流放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8397内置两个电压反馈型运算放大器，能够以出色的线性度驱动高负载。共发射极、轨到轨输出级的输出电压能力优于典型射随输出级，驱动 25 Ω 负载时摆幅可以达到任一供电轨的 0.5 V 范围以内。低失真、高输出电流和宽输出动态范围使 AD8397 特别适合要求高负载上大信号摆幅的应用。AD8397 采用高速超快互补双极性高压(XFCB-HV)工艺制造，高带宽和快速压摆率特性使失真降至最低。它采用标准 8 引脚 SOIC_N 封装；针对较高功耗应用，还提供散热增强型 8 引脚 SOIC_N_EP 封装。两种封装的工作温度范围均为 -40°C 至 +85°C。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8397ARZ
- 商品编号
- C652764
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 69MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 53V/us | |
| 输入偏置电流(Ib) | 900nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 4.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 7mA | |
| 输出电流 | 310mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~24V | |
| 双电源(Vee~Vcc) | 1.5V~12.6V；-12.6V~-1.5V |
商品概述
AD8397内置两个电压反馈型运算放大器，能够以出色的线性度驱动高负载。共发射极、轨到轨输出级的输出电压能力优于典型射随输出级，驱动 25 Ω 负载时摆幅可以达到任一供电轨的 0.5 V 范围以内。低失真、高输出电流和宽输出动态范围使 AD8397 特别适合要求高负载上大信号摆幅的应用。 AD8397 采用高速超快互补双极性高压(XFCB-HV)工艺制造，高带宽和快速压摆率特性使失真降至最低。它采用标准 8 引脚 SOIC_N 封装；针对较高功耗应用，还提供散热增强型 8 引脚 SOIC_N_EP 封装。两种封装的工作温度范围均为 -40°C 至 +85°C。
商品特性
- 双通道运算放大器
- 电压反馈
- 宽电源电压范围：3 V 至 24 V
- 轨到轨输出，输出摆幅达到供电轨 0.5 V 范围内
- 高线性输出电流 310 mA 峰值(驱动 32 Ω，采用 ±12 V 电源)，同时保持−80 dBc SFDR
- 低噪声，电压噪声密度：4.5 nV/√Hz(100 kHz)，电流噪声密度：1.5 pA/√Hz(100 kHz)
- 高速，−3 dB 带宽：69 MHz [G = 1]，压摆率：53 V/μs (RLOAD = 25 Ω)
应用领域
- 双绞线线路驱动器
- 音频应用
- 通用交流应用
