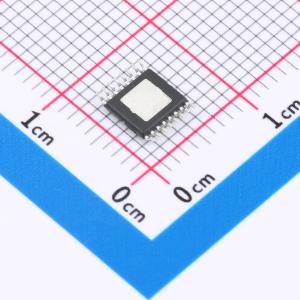

温馨提醒：图片仅供参考，商品以实物为准
AD8349AREZ
700 MHz 至2.7 GHz 直接上变频正交调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 700MHz至2.7GHz直接上变频正交调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8349AREZ
- 商品编号
- C652730
- 商品封装
- TSSOP-16-EP
- 包装方式
- 管装
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF调制器和解调器 | |
| 频率 | 700MHz~2.7GHz | |
| 工作电压 | 4.75V~5.5V | |
| 输出功率 | 5.1dBm | |
| 本底噪声 | -156dBm/Hz | |
| 工作电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 调制方式 | 正交调制(IQ) | |
| P1dB | 7.6dBm | |
| IP3 | 22dBm | |
| 输入回波损耗 | -8.6dB |
商品概述
AD8349是一款单片硅RF正交调制器，设计用于700 MHz至2700 MHz频率范围。其出色的相位精度和幅度平衡能够为通信系统提供高性能的直接RF调制。差分LO输入信号经过缓冲后，通过一个多相移相器被分成同相（I）信号和正交相（Q）信号。这两个LO信号进一步缓冲后，分别与对应的I通道和Q通道基带信号在两个Gilbert单元混频器中混合。混频器的输出随后在输出放大器中相加，该放大器设计用于驱动50 Ω负载。通过向ENOP引脚施加控制脉冲，可以在50 ns内切换RF输出的开和关。AD8349可用作GSM、CDMA和WCDMA基站等数字通信系统中的直接到RF调制器，以及QPSK或QAM宽带无线接入发射机。其高动态范围和高调制精度也使其成为使用复杂调制格式的本地多点分配系统（LMDS）中的完美中频调制器。AD8349采用Analog Devices先进的互补硅双极工艺制造，并提供16引脚、外露焊盘TSSOP封装。其性能规格覆盖-40℃至+85℃的工作温度范围。
应用领域
- 移动通信/个人通信服务(PCS)系统基础设施
- WCDMA/CDMA2000/PCS/GSM/EDGE
- 无线局域网/无线本地环路
- LMDS/宽带无线接入系统
