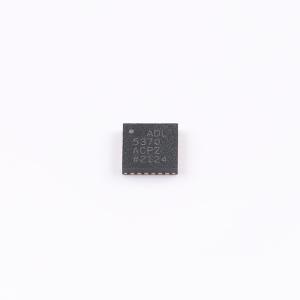

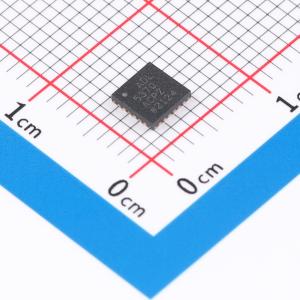

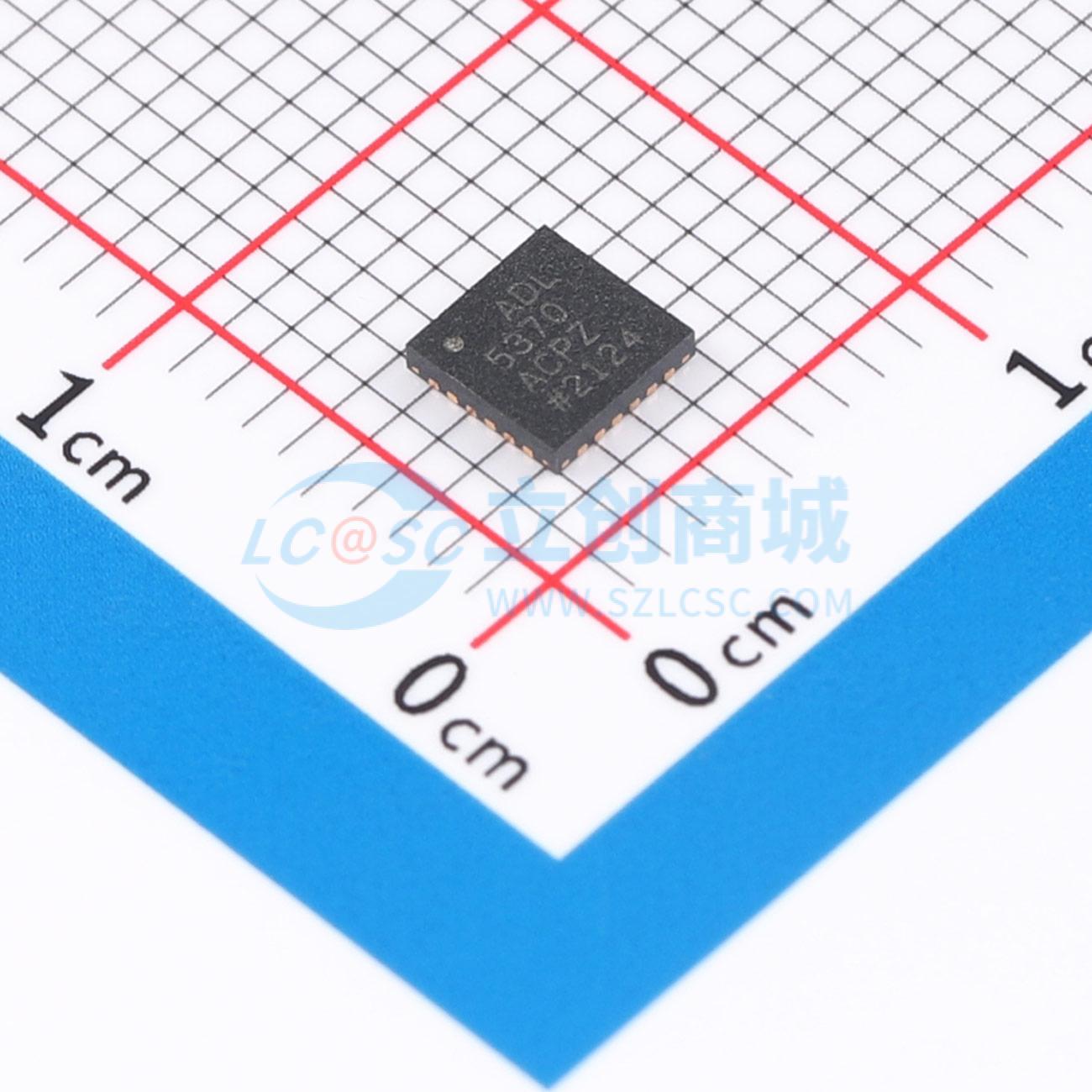

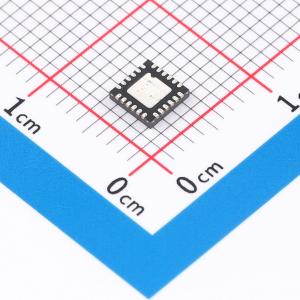

温馨提醒：图片仅供参考，商品以实物为准
ADL5370ACPZ-R7
300 MHz 至1000 MHz 正交调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 300MHz至1000MHz正交调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5370ACPZ-R7
- 商品编号
- C657761
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF调制器和解调器 | |
| 频率 | 300MHz~1GHz | |
| 增益 | - | |
| 工作电压 | 4.75V~5.25V | |
| 输出功率 | 6.2dBm | |
| 本底噪声 | -160dBm/Hz | |
| 工作电流 | 205mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 噪声系数 | - | |
| 调制方式 | 正交调制(IQ) | |
| P1dB | 11dBm | |
| IP3 | 24dBm | |
| 输入回波损耗 | 6dB |
商品概述
ADL5370 是固定增益正交调制器（F-MOD）系列中的首款产品，设计用于300 MHz至1000 MHz频段。其出色的相位精度和幅度平衡使其能够为通信系统提供高性能的中频或直接射频调制。
ADL5370 提供超过500 MHz的3 dB基带带宽，非常适合应用于宽带零中频或低中频到射频的应用以及宽带数字预失真发射机中。
ADL5370 接受两个差分基带输入和一个单端LO，并生成一个50 Ω的单端输出。
ADL5370 采用Analog Devices, Inc.先进的硅锗双极工艺制造。它采用24引脚、外露焊盘、无铅LFCSP_VQ封装。性能指标在-40℃至+85℃温度范围内指定。提供无铅评估板。
应用领域
- 450 MHz 的蜂窝网络通信系统 CDMA2000/GSM
- WiMAX/宽带无线接入系统
- 电缆通信设备
- 卫星调制解调器
