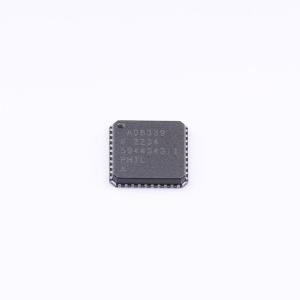

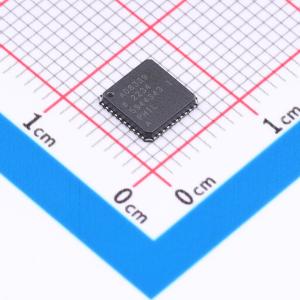

AD8339ACPZ实物图
  • AD8339ACPZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD8339ACPZ

DC至50 MHz、四通道I/Q解调器和移相器

描述
DC至50MHz、四通道I/Q解调器和移相器
品牌名称
ADI(亚德诺)
商品型号
AD8339ACPZ
商品编号
C652716
商品封装
LFCSP-40(6x6)​
包装方式
托盘
商品毛重
1克(g)

商品参数

属性参数值
商品目录RF调制器和解调器
频率0Hz~50MHz
增益-1.3dB
属性参数值
工作电压4.5V~5.5V
工作电流35mA
噪声系数11.5dB

商品概述

AD8339 是一个四路 I/Q 解调器,配置为由具有差分输出的低噪声前置放大器驱动。它针对 AD8332/AD8334/AD8335 系列 VGA 中的 LNA 进行了优化。该器件由四个相同的 I/Q 解调器组成,具有 4 倍本振 (LO) 输入,可以将信号分成所需的 0° 和 90° 相位,以驱动混频器。这四个 I/Q 解调器可以独立使用(假设公共 LO 是可接受的),因为每个解调器都有单独的 RF 输入。

连续波 (CW) 模拟波束成形 (ABF) 和 I/Q 解调结合在一个 40 引脚、超紧凑的芯片级设备中,使 AD8339 特别适用于高密度超声扫描仪。在 ABF 系统中,通过适当的相位对齐和多个接收通道的求和,在时域中实现相干性。复位引脚同步多个 IC,使每个 LO 分频器从同一象限开始。每个通道有 16 个可编程的 22.5° 相位增量。例如,如果将通道 1 用作参考,而通道 2 的 I/Q 相位领先 45°,用户可以通过选择适当的相位选择码来对齐通道 2 与通道 1 的相位。

混频器输出为电流形式,便于求和。独立的 I 和 Q 混频器输出电流被求和并通过低噪声、高动态范围的电流-电压 (I-V) 转换放大器(如 AD8021 或 AD829)转换为电压。在电流求和之后,组合信号被应用于高分辨率模数转换器 (ADC),如 AD7665(16 位,570 kSPS)。

提供了一个 SPI 兼容的串行接口端口,以便轻松编程每个通道的相位;该接口允许通过 SDI 到 SDO 将数据移位到每个芯片来进行菊花链连接。SPI 还允许每个单独通道和整个芯片的掉电。在掉电期间,串行接口仍然保持活动状态,以便可以重新编程设备。

I 和 Q 输出的动态范围通常为 160 dB/Hz。AD8339 采用 6 mm x 6 mm、40 引脚 LFCSP 封装,并在 -40℃ 至 +85℃ 的工业温度范围内指定。

应用领域

  • 医疗成像(连续波超声波束形成)
  • 相控阵系统
  • 雷达
  • 自适应天线
  • 通信接收机

数据手册PDF

交货周期

订货29-31个工作日

购买数量

(1个/托盘,最小起订量 1000 个)
起订量:1000 个1个/托盘

总价金额:

0.00

近期成交0
