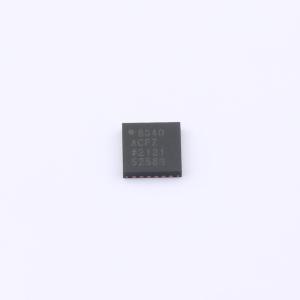

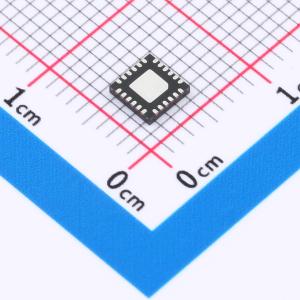

温馨提醒：图片仅供参考，商品以实物为准
AD8340ACPZ-REEL7
700 MHz 至1000 MHz RF矢量调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 700MHz至1000MHzRF矢量调制器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8340ACPZ-REEL7
- 商品编号
- C652719
- 商品封装
- WFQFN-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF调制器和解调器 | |
| 频率 | 700MHz~1GHz | |
| 增益 | -2dB | |
| 工作电压 | 4.75V~5.25V | |
| 输出功率 | 11dBm | |
| 本底噪声 | -149dBm/Hz | |
| 工作电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 调制方式 | 正交调制(IQ) | |
| P1dB | 11dBm | |
| IP3 | 24dBm | |
| 输入回波损耗 | 20dB | |
| 输出回波损耗 | 7.5dB |
商品概述
AD8340 矢量调制器可以对RF信号进行任意幅度和相位调制。由于RF信号路径是线性的，原始调制得以保留。该器件可以用作通用RF调制器、可变衰减器/移相器或再调制器。幅度可以从最大-2 dB控制到小于-32 dB，相位可以在整个360°范围内连续变化。在最大增益下，AD8340的OP1dB为11 dBm，OIP3为24 dBm，输出噪声底限为-149 dBm/Hz，与相位无关。它的工作频率范围为700 MHz至1.0 GHz。
基带输入采用笛卡尔I和Q格式，控制施加在RF输入信号上的幅度和相位调制。I和Q输入都是直流耦合的，具有±500 mV的差分全尺度范围。最大调制带宽为230 MHz，可以通过添加外部电容来限制控制线上的噪声带宽从而降低这一数值。
RF输入和输出都可以用作差分或单端，并且必须交流耦合。在工作频率范围内，RF输入和输出阻抗标称值为50 Ω。DSOP引脚允许快速禁用输出级，以保护后续阶段免受过驱动。AD8340的工作电源电压范围为4.75 V至5.25 V，消耗电流约为130 mA。
AD8340采用Analog Devices, Inc.专有的高性能25 GHz SOI互补双极IC工艺制造。它采用24引脚符合RoHS标准的LFCSP封装，工作温度范围为-40°C至+85°C。提供评估板。
应用领域
- 射频功率放大器线性化/射频预失真
- 幅度和相位调制
- 可变衰减器和移相器
- CDMA2000, GSM/EDGE 线性功率放大器
- 智能天线
