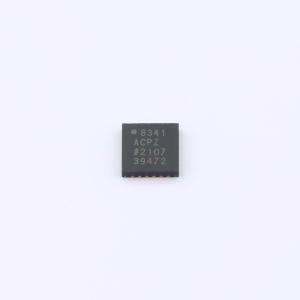

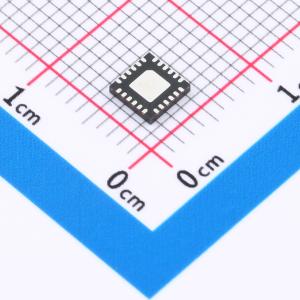

AD8341ACPZ-REEL7

AD8341 矢量调制器可以对射频信号进行任意幅度和相位调制。由于射频信号路径是线性的，原始调制得以保留。该器件可以用作通用射频调制器、可变衰减器/移相器或再调制器。幅度可以从最大-4.5 dB控制到小于-34.5 dB，相位可以在整个360°范围内连续移动。在最大增益下，AD8341提供8.5 dBm的OP1dB、17.5 dBm的OIP3以及-150.5 dBm/Hz的输出噪声底限，与相位无关。其工作频率范围为1.5 GHz至2.4 GHz。

基带输入采用笛卡尔I和Q格式，控制施加在射频输入信号上的幅度和相位调制。I和Q输入都是直流耦合的，具有±500 mV的差分满量程范围。最大调制带宽为230 MHz，可以通过添加外部电容来限制控制线上的噪声带宽以降低这一数值。

射频输入和输出既可以差分使用也可以单端使用，并且必须交流耦合。在工作频率范围内，射频输入和输出阻抗标称值为50 Ω。DSOP引脚允许快速禁用输出级，以保护后续阶段免受过驱动。AD8341的工作电源电压范围为4.75 V至5.25 V，消耗电流约为125 mA。

AD8341采用Analog Devices专有的高性能25 GHz SOI互补双极IC工艺制造。它提供24引脚无铅LFCSP封装，工作温度范围为-40°C至+85°C。评估板可用。

• 射频功率放大器线性化/射频预失真
• 幅度和相位调制
• 可变衰减器和移相器
• CDMA2000, WCDMA, GSM/EDGE 线性功率放大器
• 智能天线
