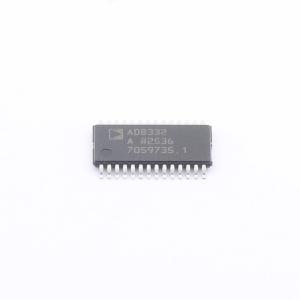

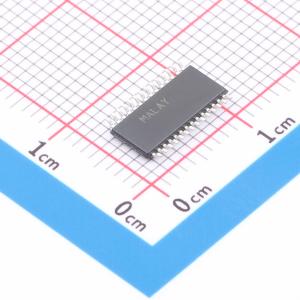

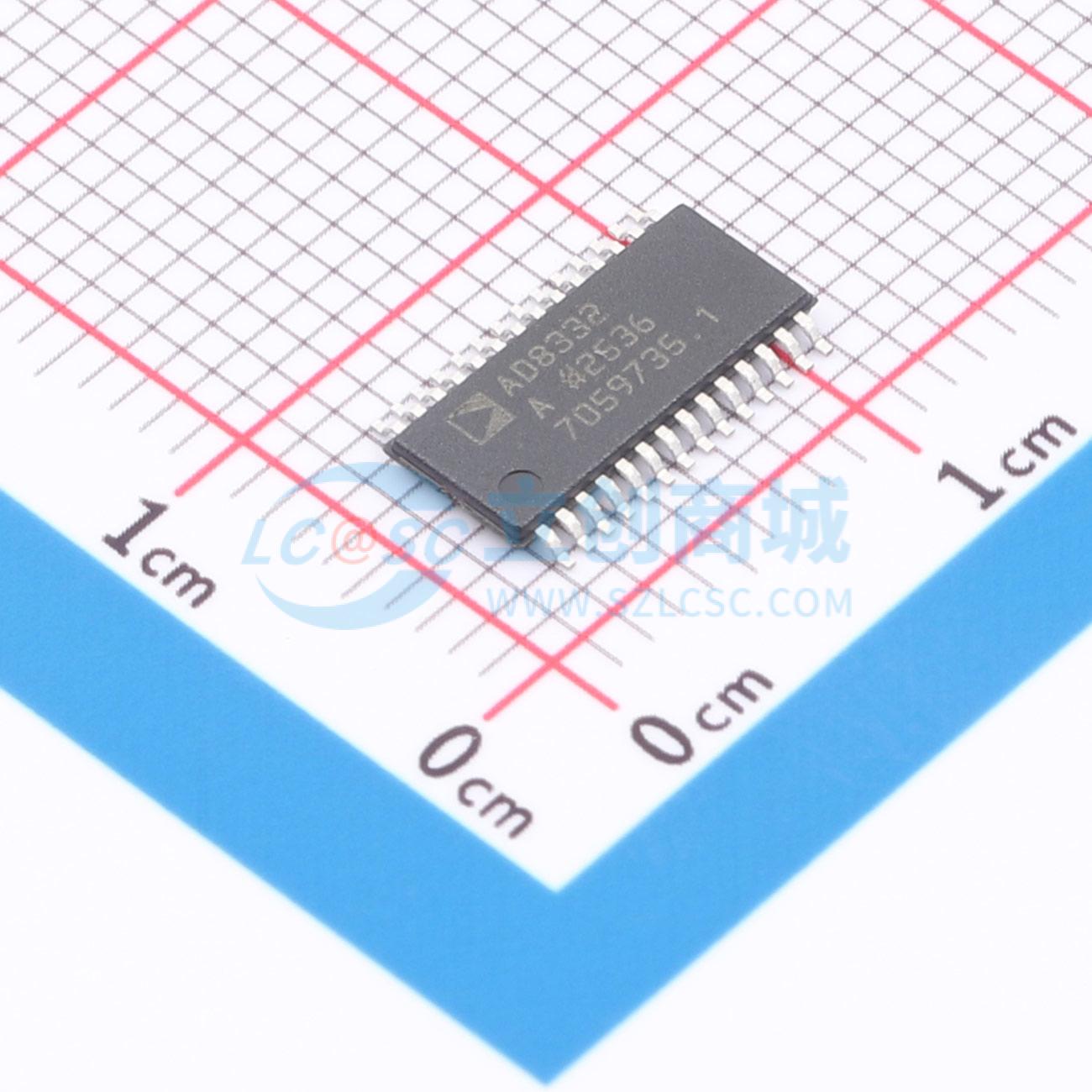

AD8332ARUZ

AD8331/AD8332/AD8334分别是单通道/双通道/四通道、超低噪声、线性dB可变增益放大器(VGA)，针对超声系统进行了优化，可以用作低噪声可变增益元件，工作频率最高达120 MHz。 各通道内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19 dB，具有单端输入和差分输出。LNA输入阻抗可以利用一个电阻来调节，以便与信号源相匹配，且不影响噪声性能。 VGA的48 dB增益范围使这些器件适合各种不同的应用。带宽在整个增益范围内可保持出色的一致性。对于40 mV至1 V范围内的控制电压，增益控制接口可提供精确的50 dB/V线性dB调整。通过工厂调整可确保器件间及通道间具有出色的增益匹配特性。 差分信号路径提供出色的二次和三次失真性能及低串扰。 VGA的低输出端噪声在驱动高速差分ADC时是种优势。后置放大器的增益可通过引脚选择为3.5 dB或15.5 dB，以便优化12位或10位转换器应用的增益范围和输出噪声。输出可以用户选择的箝位电平为限，防止后续ADC的输入过载。一个外部电阻调整该箝位电平。 工作温度范围为 -40°C至 +85°C。AD8331提供20引脚QSOP封装，AD832提供28引脚TSSOP和32引脚LFCSP封装，AD8334提供64引脚LFCSP封装。

• 超低噪声前置放大器
• 电压噪声 = 0.74 nV/√Hz
• 电流噪声 = 2.5 pA/√Hz
• 低功耗
• AD8331：每通道125 mW
• AD8332、AD8334：每通道145 mW
• 可编程后置放大器提供宽增益范围
• LO增益模式：−4.5 dB至+43.5 dB
• HI增益模式：7.5 dB至55.5 dB
• 折合到输出端的噪声较低：48 nV/√Hz(典型值)
• 有源输入阻抗匹配
• 针对10位/12位ADC优化
• 可选输出钳位电平
• 采用5 V单电源供电
• AD8332和AD8334提供引脚架构芯片级封装

• 超声和声纳时间增益控制
• 高性能自动增益控制(AGC)系统
• I/Q信号处理
• 高速、双通道ADC驱动器
