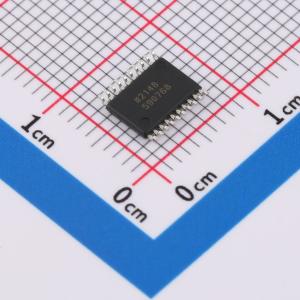

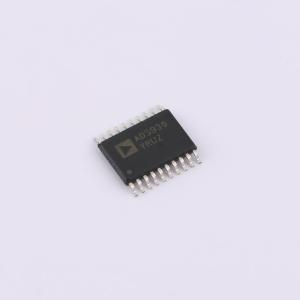

AD5930YRUZ

AD5930 可编程频率扫频和输出突发波形发生器

描述: AD5930 是一款具有可编程频率扫频和输出突发功能的波形发生器。利用嵌入式数字处理，该设备可以生成合成的模拟或数字频率步进波形。
品牌名称: ADI(亚德诺)
商品型号: AD5930YRUZ
商品编号: C650302
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.69克(g)

商品概述

AD5930是一款具备可编程频率扫描和输出脉冲串功能的波形发生器。该器件利用嵌入式数字处理技术实现了更精确的频率控制，能够生成合成的模拟或数字频率步进波形。由于频率曲线是预先编程的，因此无需进行连续写周期，从而节省了宝贵的DSP/微控制器资源。波形从已知相位开始，并持续进行相位递增，便于轻松确定相移。AD5930仅消耗8 mA电流，为波形生成提供了便捷的低功耗解决方案。 AD5930可在多种模式下运行。在连续输出模式下，器件会在规定的时间内输出所需频率，然后切换到下一个频率。器件输出特定频率的时长可以预先编程，使器件自动增加频率；或者通过CTRL引脚从外部进行频率递增。在脉冲串模式下，器件输出频率一段时间，然后回到中间值，并保持一段预先定义的时间，再切换到下一个频率。当MSBOUT引脚启用时，会产生数字输出。要对器件进行编程，用户需输入起始频率、增量步长、增量次数以及器件输出每个频率的时间间隔。通过切换CTRL引脚来启动、开始和执行频率扫描曲线。该器件提供多种不同的扫描曲线。频率可以采用三角扫描模式进行步进，在频率范围内持续上下扫描；或者采用锯齿扫描模式，在频率范围内向上扫描，然后在再次执行扫描前回到初始频率。此外，还可以不进行任何扫描，直接生成单频或脉冲串。通过三线串行接口对AD5930进行写入操作，该接口的时钟速率最高可达40 MHz。器件的电源电压范围为2.3 V至5.5 V。请注意，AVDD和DVDD相互独立，可以使用不同的电压供电。AD5930还具备待机功能，可关闭未使用的器件部分的电源。 AD5930采用20引脚无铅TSSOP封装。

商品特性

可编程频率曲线
无需外部组件
输出频率最高可达25 MHz
脉冲串和监听功能
预可编程频率曲线可减少DSP/微控制器的写入次数
正弦波/三角波/方波输出
频率步进可自动控制或通过单引脚控制
波形从已知相位开始，以0°相位或连续相位递增
掉电模式：20 μA
电源电压：2.3 V至5.5 V
汽车级温度范围：-40°C至+125°C
20引脚无铅TSSOP封装

应用领域

频率扫描/雷达
网络/阻抗测量
增量频率激励
传感应用、接近和运动检测
二进制频移键控（BFSK）
频率脉冲串/脉冲序列

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(75个/管，最小起订量 1050 个)

个

起订量：1050 个75个/管

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	直接数字频率合成(DDS)
	工作电压	2.3V~5.5V

	属性	参数值
	分辨率	10
	工作温度	-40℃~+125℃
