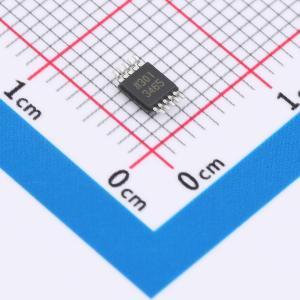

AD9833WBRMZ-REEL

AD9833 低功耗可编程波形发生器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9833 是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。
品牌名称: ADI(亚德诺)
商品型号: AD9833WBRMZ-REEL
商品编号: C653880
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.63克(g)

商品概述

AD9833是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。各种类型的传感、驱动和时域反射计（TDR）应用都需要波形生成。输出频率和相位可通过软件编程，便于进行调谐，无需外部组件。频率寄存器为28位宽：在25 MHz时钟速率下，可实现0.1 Hz的分辨率；在1 MHz时钟速率下，AD9833可实现0.004 Hz的调谐分辨率。 AD9833通过三线串行接口进行写入操作。该串行接口的时钟速率最高可达40 MHz，并且与DSP和微控制器标准兼容。该器件的电源电压范围为2.3 V至5.5 V。 AD9833具备掉电功能（SLEEP）。此功能可关闭器件中未使用的部分，从而将器件的电流消耗降至最低。例如，在生成时钟输出时，可关闭DAC。 AD9833采用10引脚MSOP封装。

商品特性

频率和相位数字可编程
3 V供电时功耗为12.65 mW
输出频率范围为0 MHz至12.5 MHz
28位分辨率：25 MHz参考时钟下为0.1 Hz
正弦波、三角波和方波输出
电源电压范围为2.3 V至5.5 V
无需外部组件
三线SPI接口
扩展温度范围：-40°C至+105°C
具备掉电选项
10引脚MSOP封装
通过AEC-Q100汽车应用认证

应用领域

频率激励/波形生成
液体和气体流量测量
传感应用：接近检测、运动检测和缺陷检测
线路损耗/衰减测量
测试和医疗设备
扫描/时钟发生器
时域反射计（TDR）应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	直接数字频率合成(DDS)
	工作电压	2.3V~5.5V
	分辨率	10

	属性	参数值
	时钟频率(fc)	25MHz
	工作温度	-40℃~+105℃
