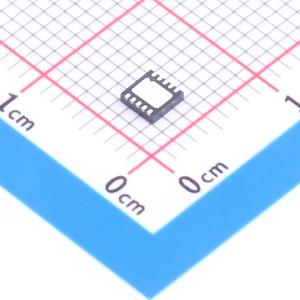

温馨提醒：图片仅供参考，商品以实物为准

AD9837BCPZ-RL

AD9837 可编程波形发生器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9837是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。
品牌名称: ADI(亚德诺)
商品型号: AD9837BCPZ-RL
商品编号: C653887
商品封装: LFCSP-10(3x3)
包装方式: 编带
商品毛重: 0.2109克(g)

商品概述

AD9837是一款低功耗、可编程波形发生器，能够产生正弦波、三角波和方波输出。输出频率和相位可通过软件进行编程，调整简单。频率寄存器为28位：时钟速率为16 MHz时，可以实现0.06 Hz的分辨率；而时钟速率为5 MHz时，则可以实现0.02 Hz的分辨率。 AD9837通过一个3线串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作，并且与DSP和微控制器标准兼容。该器件采用2.3 V至5.5 V电源供电。 AD9837具有关断(休眠)功能。器件中不用的部分可以关断，以将功耗降至最低。例如，在产生时钟输出时，可以关断DAC。 AD9837采用10引脚LFCSP_WD封装。

商品特性

数字可编程频率和相位
功耗：8.5 mW(2.3 V)
MCLK速度：16 MHz(B级)，5 MHz(A级)
28位分辨率：0.06 Hz(16 MHz参考时钟)
正弦波/三角波/方波输出
2.3 V至5.5 V电源供电
3线SPI接口
扩展温度范围：-40°C至+125°C
省电选项
10引脚LFCSP

应用领域

频率激励/波形发生
液体和气流测量
传感器应用：接近度、运动和缺陷检测
线路损耗/衰减
测试与医疗设备
扫描/时钟发生器
时域反射(TDR)应用

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	直接数字频率合成(DDS)
	工作电压	2.3V~5.5V

	属性	参数值
	分辨率	10
	工作温度	-40℃~+125℃
