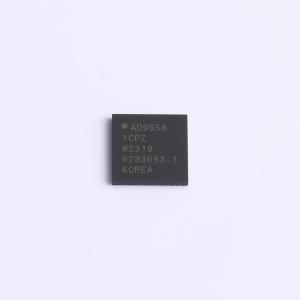

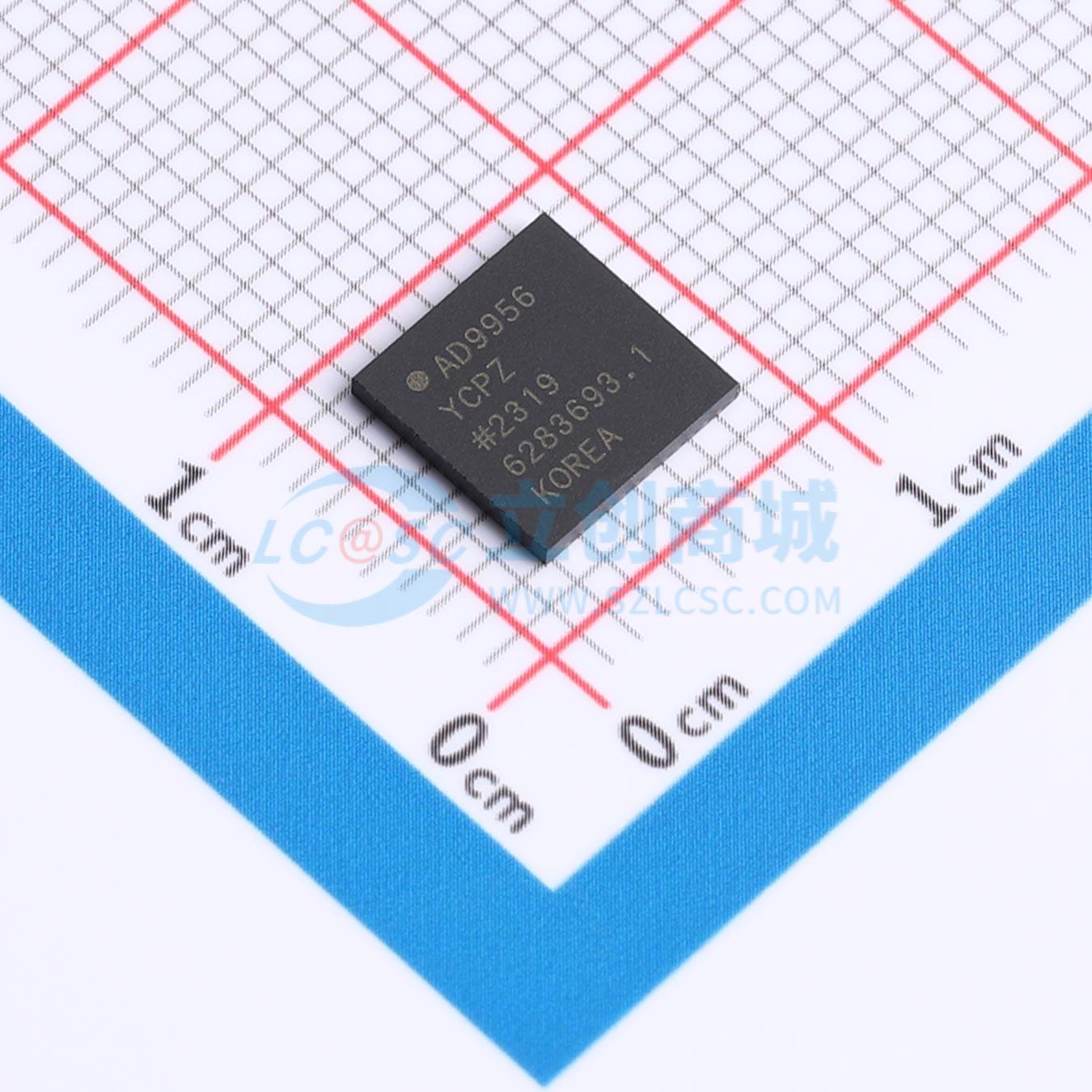

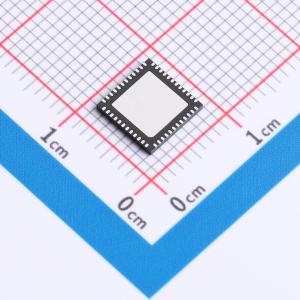

AD9956YCPZ-REEL7

AD9956由直接数字频率合成器（DDS）和锁相环（PLL）电路组成。DDS的特点是采用14位DAC，最高采样速率可达400 MSPS，并具备48位频率调谐字（FTW）。PLL电路包含一个相位-频率检测器，其可缩放输入频率高达200 MHz（分频器输入频率最高可达655 MHz），且电荷泵电流可通过数字控制。该器件还集成了一个655 MHz的CML模式、符合PECL标准的驱动器，其压摆率可编程。AD9956采用先进的DDS技术、内部高速高性能DAC以及先进的相位-频率检测器/电荷泵组合，与外部压控振荡器（VCO）配合使用时，能够合成最高达2.7 GHz的数字可编程、频率捷变模拟输出正弦波。AD9956旨在实现快速跳频和精细调谐分辨率（48位频率调谐字）。信息通过串行I/O端口加载到AD9956中，该端口的器件写入速度为25 Mb/s。AD9956的DDS模块还支持用户自定义的线性扫描操作模式。AD9956规定的工作温度范围为扩展汽车级的 -40°C至 +125°C。

• 内部DDS时钟速度达400 MSPS
• 48位频率调谐字
• 14位可编程相位偏移
• 集成14位DAC，动态性能出色，相位噪声 ≤ 135 dBc/Hz（偏移1 KHz），无杂散动态范围（SFDR）为 -80 dB（160 MHz，±100 KHz偏移IOUT）
• 写入速度为25 Mb/s的串行I/O控制
• 200 MHz相位-频率检测器输入
• 相位-频率检测器的655 MHz可编程输入分频器（÷M，÷N）{M, N = 1 ..16}（可旁路）
• 可编程射频分频器（÷R）{R = 1,2,4,8}（可旁路）
• 8个相位/频率配置文件
• 器件工作电源为1.8 V
• I/O和电荷泵电源为3.3 V
• 软件控制的掉电功能
• 48引脚LFCSP封装
• 自动线性频率扫描功能（DDS中）
• 可编程电荷泵电流（最高4 mA）
• 相位调制功能
• 多芯片同步
• 双模PLL锁定检测
• 655 MHz CML模式、符合PECL标准的驱动器

• 捷变本振（LO）频率合成
• 雷达和扫描系统的调频（FM）线性调频源
• 汽车雷达
• 测试与测量设备
• 声光器件驱动器
