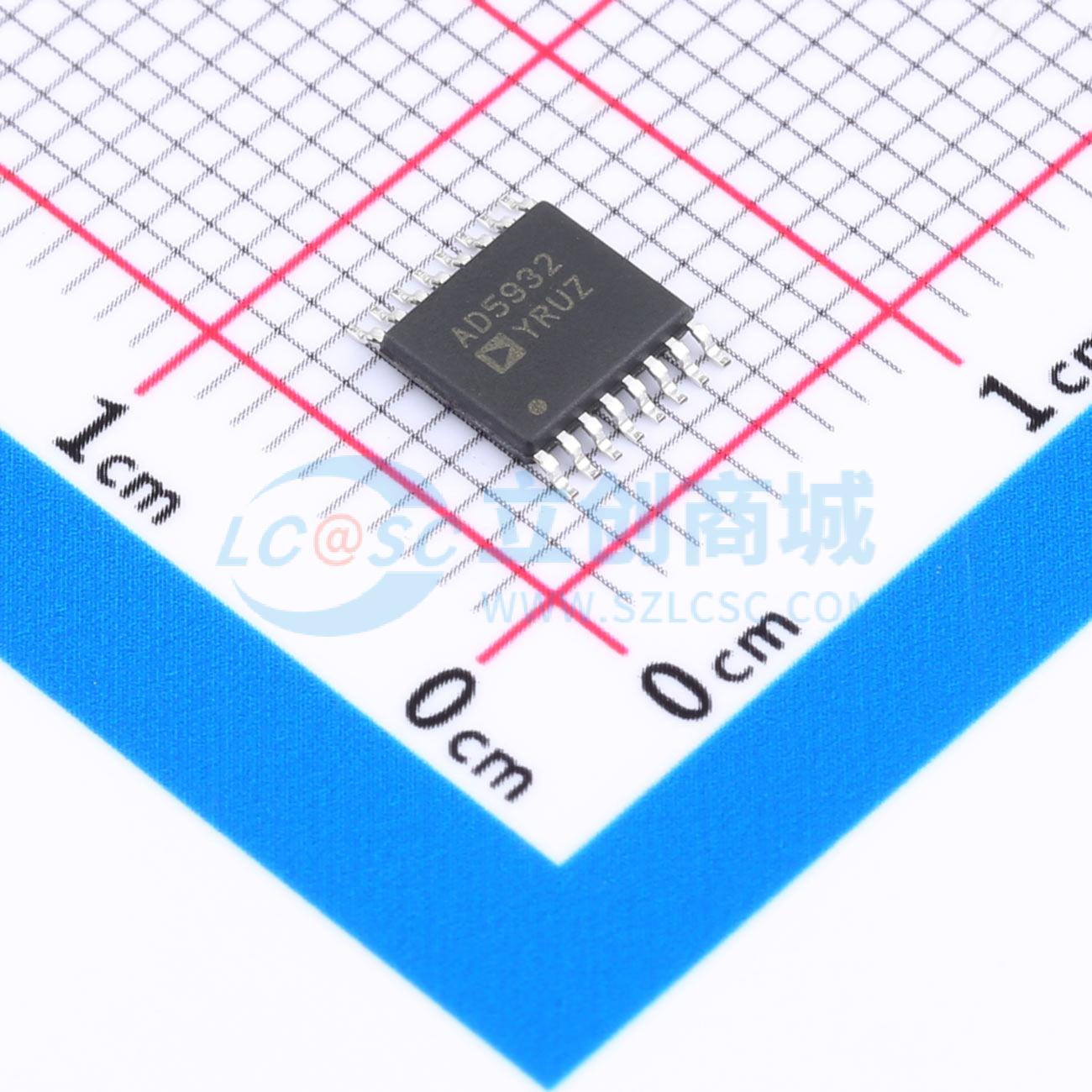

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 直接数字频率合成(DDS) | |
| 工作电压 | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 分辨率 | 10 | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD5932是一款波形发生器，可提供可编程频率扫描功能。该器件利用嵌入式数字处理技术实现了更精确的频率控制，能够生成合成的模拟或数字频率步进波形。由于频率曲线是预先编程的，因此无需进行连续写操作，从而节省了宝贵的DSP/微控制器资源。波形从已知相位开始，并进行连续的相位递增，便于轻松确定相移。AD5932仅消耗6.7 mA电流，为波形生成提供了便捷的低功耗解决方案。 AD5932会在指定的时间段内输出感兴趣范围内的每个频率，然后步进至扫描范围内的下一个频率。器件输出特定频率的时长是预先编程的，器件会自动递增频率；或者，也可以通过CTRL引脚从外部递增频率。扫描范围结束后，AD5932会继续输出最后一个频率，直到器件复位。AD5932还可通过MSBOUT引脚提供数字输出。 要对AD5932进行编程，用户需输入起始频率、递增步长、递增次数以及器件输出每个频率的时间间隔。通过切换CTRL引脚来启动、开始和执行频率扫描曲线。 可通过一个3线串行接口对AD5932进行写入操作，该接口的时钟速率最高可达40 MHz。器件的电源电压范围为2.3 V至5.5 V。 请注意，AVDD和DVDD相互独立，可采用不同的电压供电。AD5932还具备待机功能，可关闭未使用的器件部分的电源。 AD5932采用16引脚无铅TSSOP封装。
商品特性
- 可编程频率曲线，无需外部组件
- 输出频率最高可达25 MHz
- 预编程频率曲线可减少DSP/微控制器的写入次数
- 正弦波/三角波/方波输出
- 频率步进可自动控制或单引脚控制
- 掉电模式：20 μA
- 电源电压：2.3 V至5.5 V
- 汽车级温度范围：-40°C至+125°C
- 16引脚无铅TSSOP封装
应用领域
- 频率扫描/雷达
- 网络/阻抗测量
- 增量频率激励
- 传感应用
- 接近和运动检测
