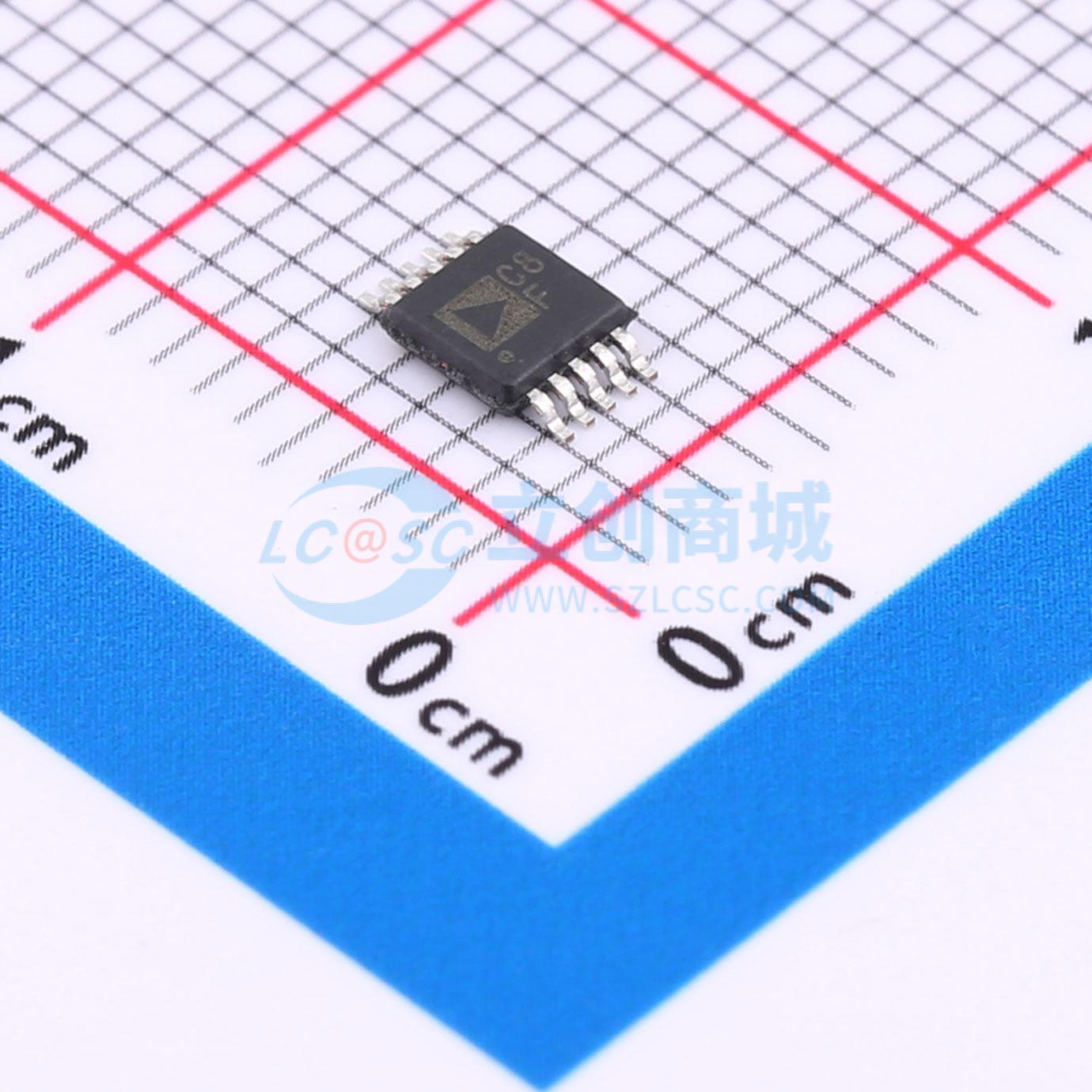

AD4004BRMZ实物图

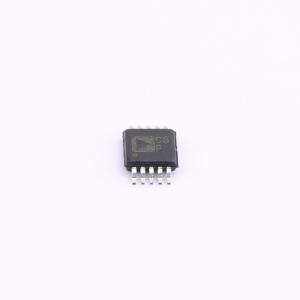

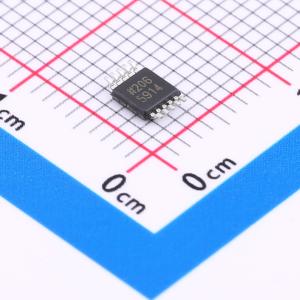

  • AD4004BRMZ商品缩略图
  • AD4004BRMZ商品缩略图
  • AD4004BRMZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD4004BRMZ

16位、2 MSPS/1 MSPS精密伪差分SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
16位、2 MSPS/1 MSPS/500 kSPS、精密伪差分SAR ADC
品牌名称
ADI(亚德诺)
商品型号
AD4004BRMZ
商品编号
C649148
商品封装
MSOP-10​
包装方式
管装
商品毛重
0.07克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率16位
采样率1MHz
通道数1
工作电压1.71V~1.89V
属性参数值
接口类型SPI
差分输入-
积分非线性1LSB
工作温度-40℃~+125℃

商品概述

AD4000/AD4004是低噪声、低功耗、高速、16位精密逐次逼近型寄存器 (SAR) 模数转换器 (ADC)。AD4000提供2 MSPS吞吐速率,AD4004提供1 MSPS吞吐速率。这些器件易于使用,可降低信号链的功耗和复杂性,支持较高的通道密度。高阻态模式与长采集阶段的结合,无需使用专用的高功耗、高速ADC驱动器即可扩展直接驱动这些ADC的低功耗精密放大器的范围,同时仍能实现出色的性能。输入范围压缩特性可使ADC驱动放大器和ADC采用公共供电轨供电,而无需采用负电源供电,同时保留完整的ADC代码范围。低串行外设接口 (SPI) 时钟速率要求降低了数字输入/输出功耗,拓宽了处理器选项并简化了横跨数字隔离发送数据的工作过程。 AD4000/AD4004采用1.8 V电源供电,对 (IN+) 与参考地 (IN−) 之间的模拟输入电压进行采样,范围从0 V至VREF,VREF范围为2.4 V至5.1 V。在turbo模式下,AD4000以2 MSPS和最小0.70 MHz SCK速率工作时,功耗仅为14 mW。在turbo模式下,AD4004以1 MSPS和最小25 MHz SCK速率工作时,功耗仅为7 mW。AD4000/AD4004均实现了最大±1.0 LSB积分非线性误差(INL)、16位无失码和93 dB信噪比 (SNR)。基准电压由外部提供,并且可以独立于电源电压。 SPI兼容型多功能串行接口提供七种不同的模式,包括能够利用SDI输入将几个ADC以菊花链形式连接到一条三线式总线上,并提供可选的繁忙指示。利用独立VIO电源,AD4000/AD4004可与1.8 V、2.5 V、3 V和5 V逻辑兼容。 AD4000/AD4004采用10引脚MSOP或LFCSP封装,工作温度范围为−40°C至+125°C。这些器件与18位、2 MSPS AD4003引脚兼容。

商品特性

  • 吞吐速率:2 MSPS/1 MSPS可选
  • INL:±1.0 LSB(最大值),保证16位、无失码
  • 低功耗:9.75 mW (2 MSPS),4.9 mW (1 MSPS)(仅VDD);70 μW (10 kSPS),14 mW (2 MSPS)(总计)
  • SNR:典型值93 dB(1 kHz,VREF = 5 V);典型值90 dB (100 kHz)
  • THD:典型值 -115 dB(1 kHz,VREF = 5 V);典型值 -95 dB (100 kHz)
  • 易用特性可降低系统功耗和复杂性
  • 输入过压箝位电路减少了非线性输入电荷反冲
  • 高阻态模式
  • 长采集阶段
  • 输入范围压缩
  • 快速转换时间
  • 支持很低的SPI时钟速率
  • SPI可编程模式、读/写能力、状态字
  • 伪差分(单端)模拟输入范围为0 V至VREF,其中VREF介于2.4 V到5.1 V之间
  • 单电源工作:1.8 V,逻辑接口电压:1.71 V至5.5 V
  • SAR架构:无延迟/流水线延迟,首次转换有效
  • 精确的首次转换
  • 保证工作:-40°C至125°C
  • SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 以菊花链形式连接多个ADC,并能提供繁忙指示
  • 10引脚封装:3 mm×3 mm LFCSP、3 mm×4.90 mm MSOP封装

应用领域

  • 自动测试设备
  • 机器自动化
  • 医疗设备
  • 电池供电设备
  • 精密数据采集系统
