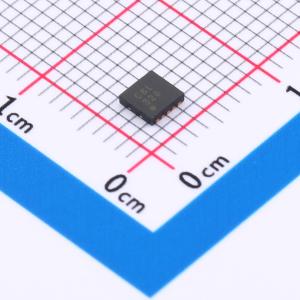

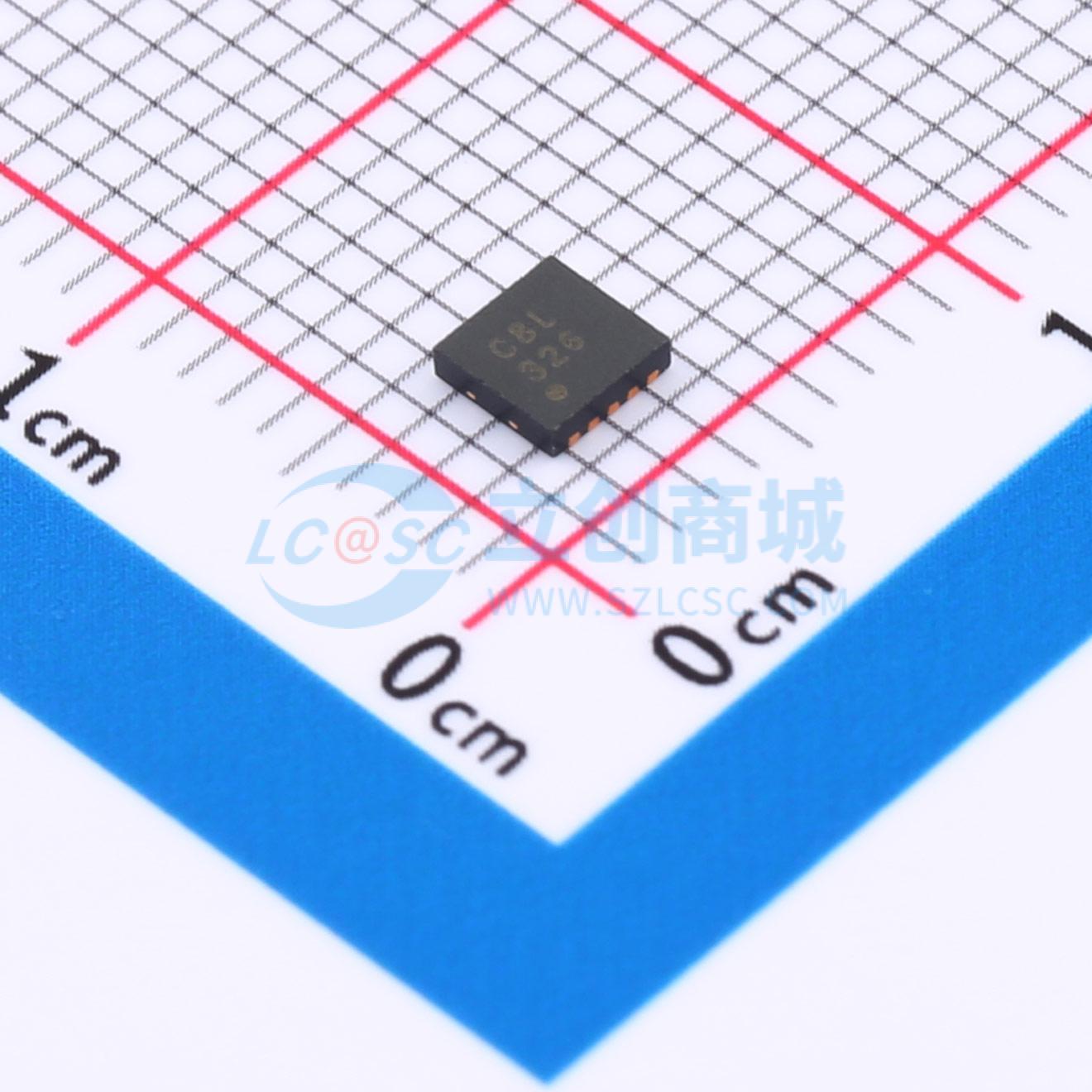

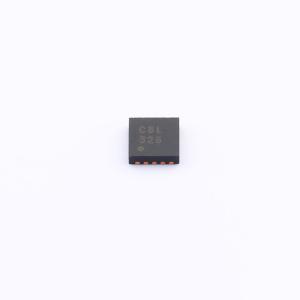

AD4020BCPZ-RL7
20位、1.8 MSPS/1 MSPS/500 kSPS、轻松驱动、差分SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度、低功耗、20位、EasyDrive、精密逐次逼近寄存器(SAR)模数转换器(ADC),支持单电源供电。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4020BCPZ-RL7
- 商品编号
- C649159
- 商品封装
- LFCSP-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 20位 | |
| 采样率 | 1.8MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.71V~1.89V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 100.5dB | |
| 时钟频率(fc) | 102MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR |
商品概述
AD4020/AD4021/AD4022 是高精度、高速、低功耗、20 位、易驱动的精密逐次逼近寄存器(SAR)模数转换器(ADC),采用单电源 VDD 供电。参考电压 V_REF 为外部施加,且可独立于电源电压进行设置。AD4020/AD4021/AD4022 的功耗与吞吐量呈线性关系。 易驱动特性可降低信号链复杂度和功耗,同时实现更高的通道密度。降低的输入电流(尤其是在高阻抗模式下),结合较长的信号采集阶段,无需使用专用的 ADC 驱动器。易驱动特性拓宽了能够驱动这些 ADC 的配套电路范围。 输入量程压缩功能可在保留完整 ADC 代码范围的同时,无需为 ADC 驱动放大器提供负电源。输入过压钳位保护可防止 ADC 输入出现过压情况,最大程度减少参考引脚的干扰,且无需使用外部保护二极管。 高达 1.8 MSPS 的快速器件吞吐量使用户能够准确捕获高频信号,并实施过采样技术,以应对抗混叠滤波器设计相关的挑战。降低的串行外设接口(SPI)时钟速率要求可降低数字输入/输出功耗,拓宽数字主机选择范围,并简化跨数字隔离传输数据的任务。SPI 兼容的串行用户接口通过使用独立的 VIO 逻辑电源,可与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。
商品特性
- 大幅降低输入反冲
- 输入电流降至 0.5 μA/MSPS
- 增强的采集阶段,在 1 MSPS 时占周期时间的 ≥ 77%
- 首次转换准确,无延迟或流水线延迟
- 输入量程压缩,支持单电源操作
- 快速转换允许低 SPI 时钟速率
- 输入过压钳位保护可吸收高达 50 mA 电流
- 兼容 SPI/QSPI/MICROWIRE/DSP 的串行接口
- 高性能
- 差分模拟输入范围:±V_REF,V_REF 范围为 2.4 V 至 5.1 V
- 吞吐量:可选 1.8 MSPS/1 MSPS/500 kSPS
- 积分非线性(INL):最大 ±3.7 ppm
- 保证 20 位,无丢码
- 信噪比(SNR):在 f_IN = 1 kHz、V_REF = 5 V 时为 100.5 dB
- 总谐波失真(THD):在 f_IN = 1 kHz 时为 -123 dB,在 f_IN = 100 kHz 时为 -100 dB
- 信纳比(SINAD):在 f_IN = 900 kHz 时为 89 dB
- 过采样动态范围:过采样率(OS)= 2 时为 104 dB,OS = 1024 时为 131 dB
- 低功耗
- 采用 1.8 V 单电源供电,逻辑接口电压范围为 1.71 V 至 5.5 V
- 在 500 kSPS 时功耗为 2.7 mW(仅 VDD)
- 在 10 kSPS 时功耗为 83 μW,在 1.8 MSPS 时功耗为 15 mW(总功耗)
- 10 引脚封装:3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP
- 引脚与 AD4003/AD4007/AD4011 系列兼容
- 保证工作温度范围:-40°C 至 +125°C
应用领域
- 自动化测试设备
- 机器自动化
- 医疗设备
- 电池供电设备
- 精密数据采集系统
- 仪器仪表和控制系统
