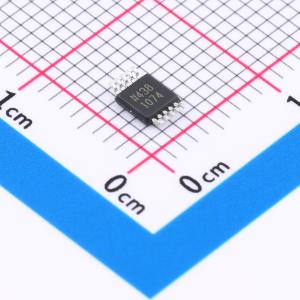

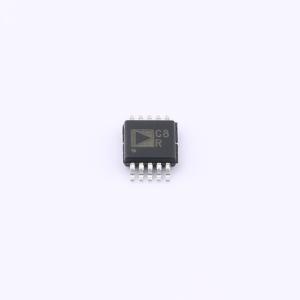

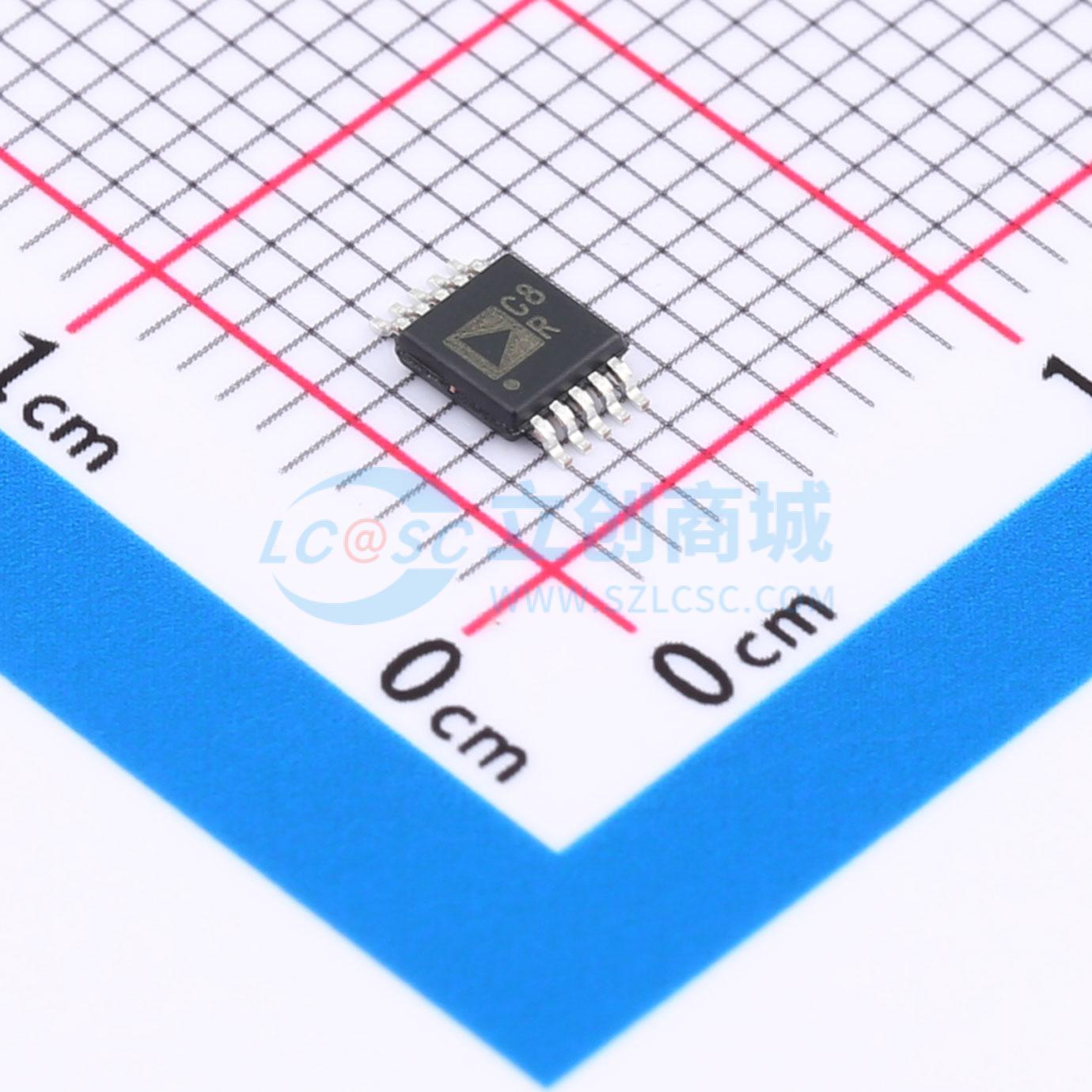

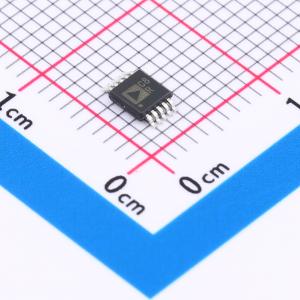

温馨提醒：图片仅供参考，商品以实物为准
AD4007BRMZ-RL7
18 位、1 MSPS 精密、差分 SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD4007是一款低噪声、低功耗、高速、18位、2MSPS精密逐次逼近型寄存器（SAR）模数转换器（ADC)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4007BRMZ-RL7
- 商品编号
- C649158
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.3875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 18位 | |
| 采样率 | 2MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 100.5dB | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR |
商品概述
AD4003是一款低噪声、低功耗、高速、18位、2 MSPS精密逐次逼近型寄存器 (SAR) 模数转换器 (ADC)。它集成了易用特性，可降低信号链的功耗和复杂性，支持较高的通道密度。高阻态模式与长采集阶段的结合，无需使用专用的高功耗、高速ADC驱动器即可扩展直接驱动此ADC的低功耗精密放大器的范围，同时仍能实现出色的性能。输入范围压缩特性可使ADC驱动放大器和ADC采用公共供电轨供电，而无需采用负电源供电，同时保留完整的ADC代码范围。低串行外设接口 (SPI) 时钟速率要求降低了数字输入/输出功耗，拓宽了处理器选项并简化了横跨数字隔离发送数据的工作过程。 AD4003采用1.8 V电源供电，具有±VREF全差分输入范围，VREF范围为2.4 V至5.1 V。在turbo模式下，AD4003在2 MSPS时以75 MHz SCK速率（最小值）工作的功耗仅为16 mW，可实现±1.0 LSB INL（±3.8 ppm，最大值）、保证18位无失码和100.5dB SNR（典型值）。基准电压由外部提供，并且可以独立于电源电压。 SPI兼容型多功能串行接口提供七种不同的模式，包括能够利用SDI输入将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。利用独立VIO电源，AD4003可与1.8 V、2.5 V、3 V和5 V逻辑兼容。 AD4003采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为 -40°C至 +125°C。该器件与16位、2 MSPS AD4000引脚兼容。
商品特性
- 吞吐速率：2 MSPS（最大值）
- INL：±1.0 LSB（±3.8 ppm，最大值）
- 低功耗：9.5 mW（2 MSPS，仅VDD），80 μW (10 kSPS)，16 mW（2 MSPS）（总计）
- SNR：100.5 dB（典型值，1 kHz），99 dB（典型值，100 kHz）
- THD：-123 dB（典型值，1 kHz），-100 dB（典型值，100 kHz）
- 易用特性可降低系统功耗和复杂性
- 输入过压箝位电路减少了非线性输入电荷反冲
- 高阻态模式
- 长采集阶段
- 输入范围压缩
- 快速转换时间
- 支持很低的SPI时钟速率
- SPI可编程模式、读/写能力、状态字
- 差分模拟输入范围：±VREF，0 V至VREF（VREF在2.4 V至5.1 V之间）
- 单电源工作：1.8 V，逻辑接口电压：1.71 V至5.5 V
- SAR架构：无延迟/流水线延迟
- 保证工作：-40°C至125°C
- 串行接口SPI/QSPI/MICROWIRE/DSP兼容
- 以菊花链形式连接多个ADC，并能提供繁忙指示
- 10引脚封装：3 mm×3 mm LFCSP和3 mm×4.90 mm MSOP封装
应用领域
- 自动测试设备
- 机器自动化
- 医疗设备
- 电池供电设备
- 精密数据采集系统
