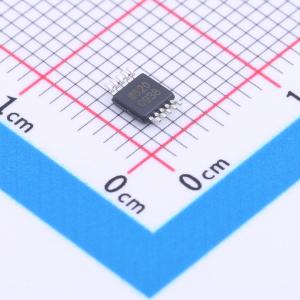

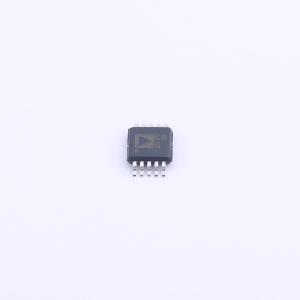

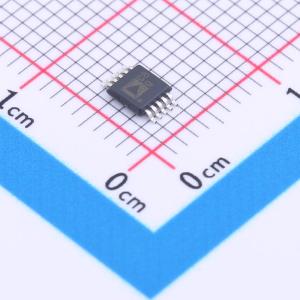

AD4006BRMZ

AD4002/AD4006/AD4010是高精度、高速、低功耗、18位、易驱动的精密逐次逼近寄存器（SAR）模数转换器（ADC），采用单电源VDD供电。参考电压V_REF为外部施加，且可独立于电源电压进行设置。AD4002/AD4006/AD4010的功耗与吞吐量呈线性关系。 易驱动特性可降低信号链复杂度和功耗，同时实现更高的通道密度。输入电流的降低（尤其是在高阻抗模式下），结合长信号采集阶段，无需使用专用的ADC驱动器。易驱动特性拓宽了能够驱动这些ADC的配套电路范围。 输入量程压缩功能无需为ADC驱动放大器提供负电源，同时可访问完整的ADC码范围。输入过压钳位保护ADC输入免受过压事件影响，将参考引脚的干扰降至最低，且无需外部保护二极管。 高达2 MSPS的快速器件吞吐量使用户能够准确捕获高频信号，并实施过采样技术，以应对抗混叠滤波器设计相关的挑战。降低的串行外设接口（SPI）时钟速率要求可降低数字输入/输出功耗，拓宽数字主机选择范围，并简化跨数字隔离发送数据的任务。通过使用独立的VIO逻辑电源，兼容SPI的串行用户接口可与1.8 V、2.5 V、3 V和5 V逻辑兼容。

• 易驱动：大幅降低输入反冲
• 输入电流降至0.5 μA/MSPS
• 增强的采集阶段，在1 MSPS时占周期时间的≥79%
• 首次转换准确，无延迟或流水线延迟
• 输入量程压缩，支持单电源操作
• 快速转换允许低SPI时钟速率
• 输入过压钳位保护可吸收高达50 mA电流
• 兼容SPI/QSPI/MICROWIRE/DSP的串行接口
• 高性能伪差分模拟输入范围为0 V至V_REF，V_REF范围为2.4 V至5.1 V
• 吞吐量：可选2 MSPS/1 MSPS/500 kSPS
• 积分非线性（INL）：最大±3.2 LSB
• 保证18位，无丢码
• 信噪比（SNR）：在V_REF = 5 V、fIN = 1 kHz时为95 dB
• 总谐波失真（THD）：在f_IN = 1 kHz时为−125 dB，在f_IN = 100 kHz时为−108 dB
• 信纳比（SINAD）：在f_IN = 1 MHz时为84.5 dB
• 过采样动态范围：过采样率（OS_R）为2时为98 dB，OS_R为1024时为125 dB
• 低功耗：采用单1.8 V电源供电，逻辑接口电压范围为1.71 V至5.5 V
• 在500 kSPS时功耗为2.5 mW（仅VDD）
• 在10 kSPS时功耗为70 μW，在2 MSPS时总功耗为14 mW
• 10引脚封装：3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP
• 引脚与AD4003/AD4007/AD4011系列兼容
• 保证工作温度范围：−40 °C至+125 °C

• 自动化测试设备
• 机器自动化
• 医疗设备
• 电池供电设备
• 精密数据采集系统
• 仪器仪表和控制系统
