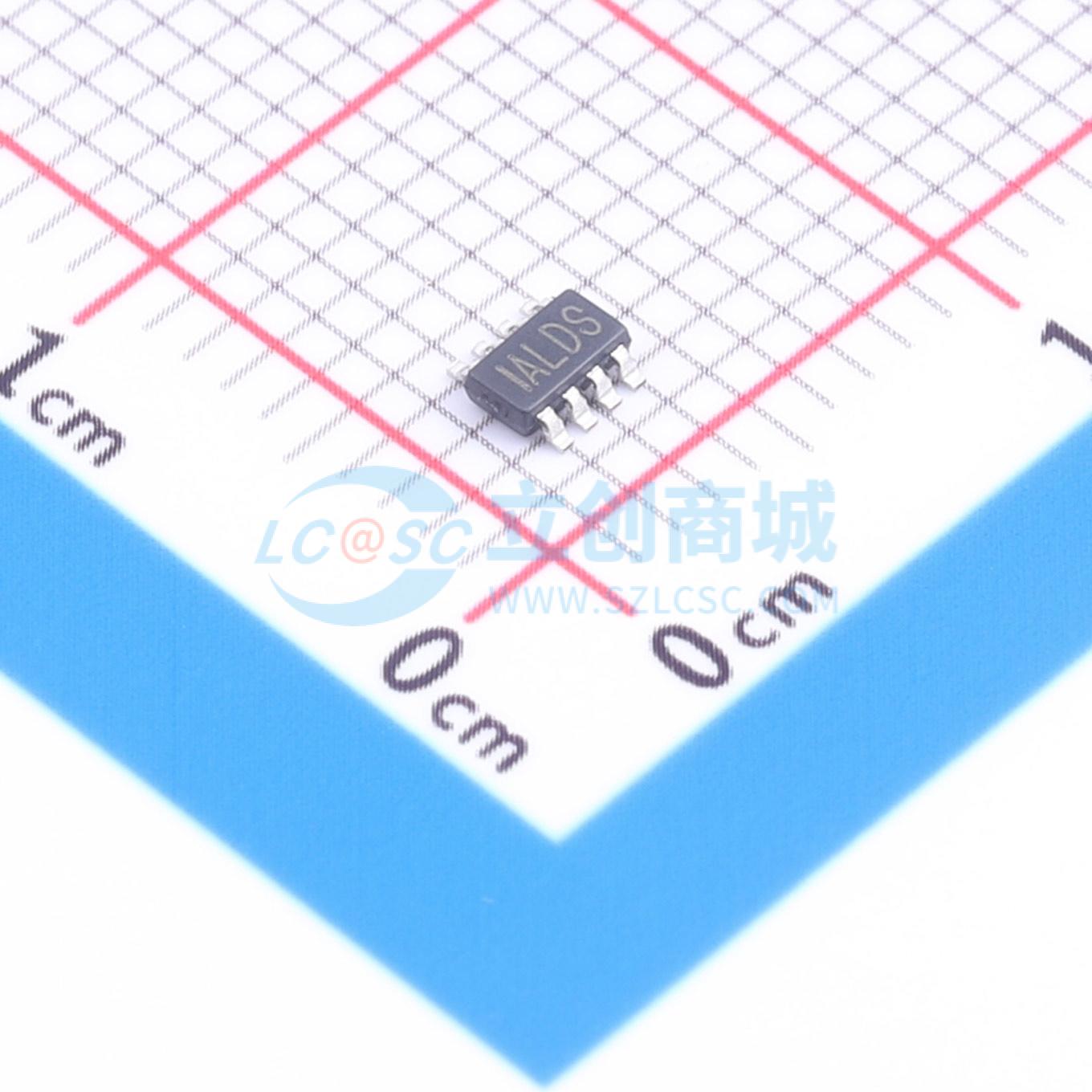

温馨提醒：图片仅供参考，商品以实物为准

MP1474SGJ-Z

降压型 2A 4.5V~16V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MP1474S是一款高频、同步整流、降压、开关模式转换器,内置功率MOSFET。它提供了一个紧凑的解决方案,能够实现2A连续输出电流,具有出色的负载和线路调节性能,输入电压范围为4.5V至16V。
品牌名称: MPS(芯源)
商品型号: MP1474SGJ-Z
商品编号: C5800193
商品封装: TSOT-23-8
包装方式: 管装
商品毛重: 7.16克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；内置LDO稳压器；频率同步；逐波限流；过流保护；工作状态指示；打嗝限流

商品概述

MP1474S是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它提供了一种紧凑的解决方案，可在较宽的输入电源范围内实现2A连续输出电流，并具备出色的负载和线性调整率。MP1474S采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作可实现快速瞬态响应，并简化环路稳定。全面的保护功能包括过流保护（OCP）和热关断（TSD）。 MP1474S仅需少量易于获取的标准外部元件，采用节省空间的8引脚TSOT23封装。

商品特性

4.5V至16V宽工作输入范围
150mΩ/70mΩ低RDS(ON)内部功率MOSFET
高效同步模式操作
固定500kHz开关频率
可与300kHz至2MHz外部时钟同步
轻载时的省电模式
内部软启动
电源正常指示
过流保护和打嗝模式
热关断
输出可从0.8V调节
采用8引脚TSOT - 23封装

应用领域

笔记本系统和I/O电源
数字机顶盒
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电压	800mV~15.2V
	输出电流	2A
	开关频率	500kHz
	工作温度	-40℃~+125℃
