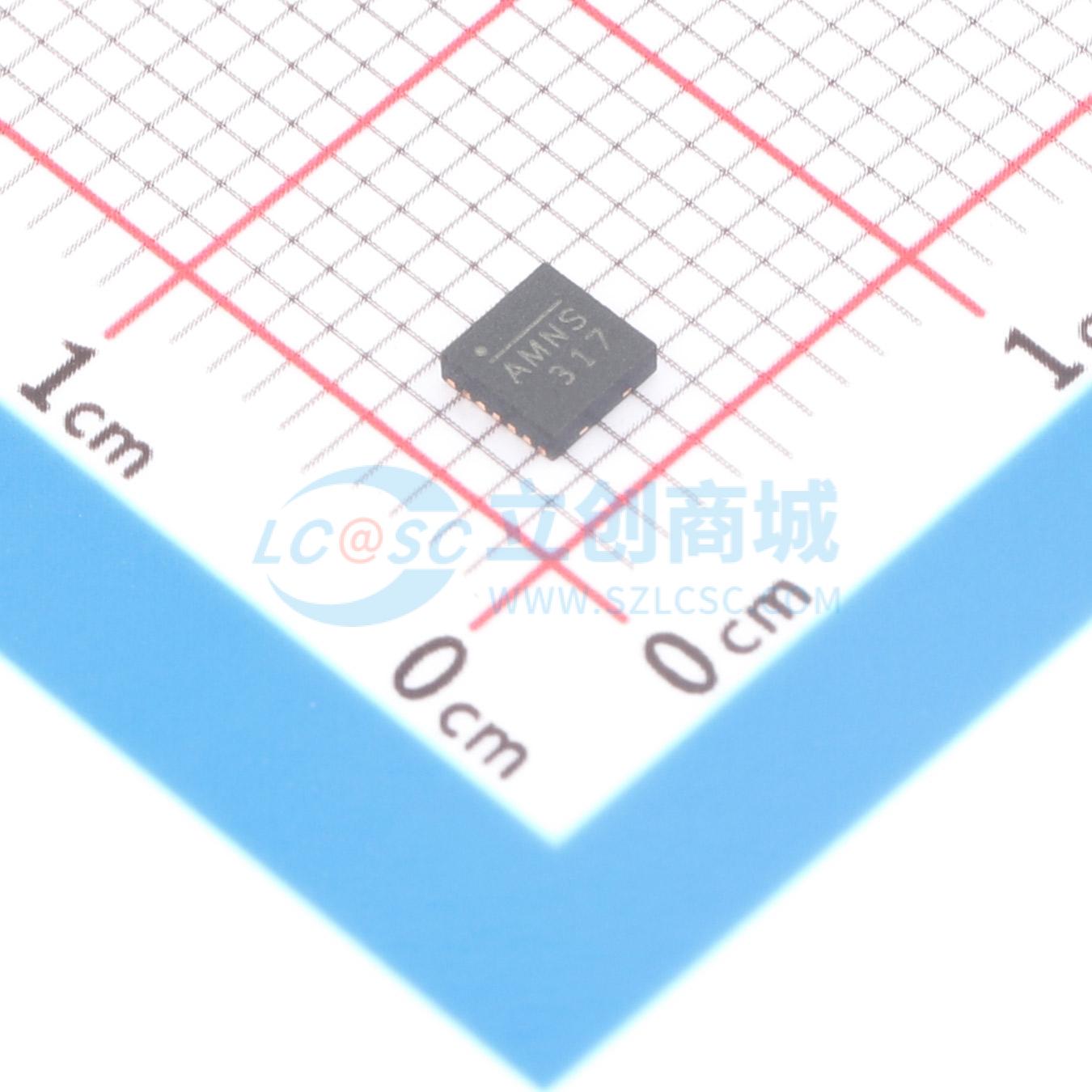

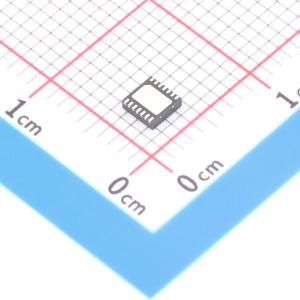

MP6004GQ-Z

原边调节，80V 反激/降压式 DC-DC 转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MP6004GQ-Z
商品编号: C5800399
商品封装: QFN-14(3x3)
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP6004是一款单片反激式直流-直流转换器，内置一个180 V功率开关，适用于隔离或非隔离的13 W以太网供电（PoE）应用。它支持原边调节反激式和高压降压应用。 MP6004采用固定峰值电流和可变频率的不连续导通模式（DCM）来调节输出电压恒定。在反激模式下，无需光耦反馈的原边调节简化了设计并节省了物料清单（BOM）成本，而降压模式则减小了非隔离应用的解决方案尺寸。集成的180 V功率MOSFET使该器件适用于各种宽电压应用。 MP6004的保护功能包括过载保护、过压保护、开路保护和热关断。 MP6004采用3mm x 3mm的QFN-14封装。

商品特性

支持无光耦反馈的原边调节反激式
支持最高80 V输入的降压模式
集成180 V开关功率MOSFET
内置80 V启动电路
最高3 A可编程电流限制
不连续导通模式
过载保护（OLP）、过压保护（OVP）、开路保护和热保护
灵活的自供电或外部VCC供电
最少的外部元件数量
采用3mm x 3mm的QFN-14封装

应用领域

安防摄像机
VoIP电话
WLAN接入点
通用反激式和降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	14V~80V
	输出电压	-
	输出电流	3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	反激式；降压式
	静态电流(Iq)	380uA
	开关管(内置/外置)	内置
	输出类型	可调
