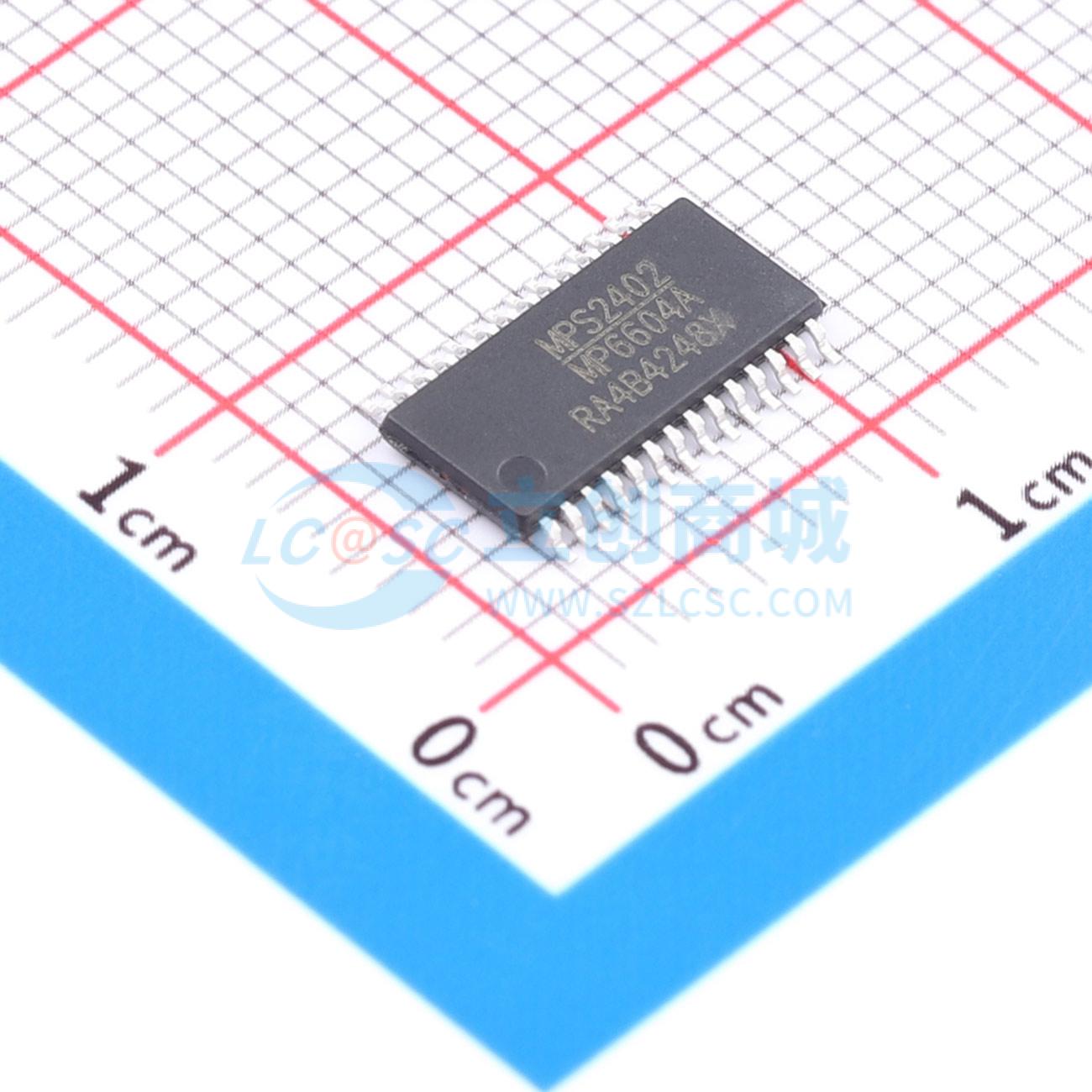

MP6604AGF-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP6604AGF-Z
商品编号: C5800421
商品封装: TSSOP-28-EP
包装方式: 编带
商品毛重: 0.249克(g)

商品参数

商品概述

MP6604A 是一款双 H 桥电机驱动 IC，可驱动步进电机、有刷直流电机及其他负载。该器件的输入电压（VIN）范围为 4.5V 至 45V，每相输出电流（IOUT）最高可达 2.5A。内部安全和诊断功能包括过流保护（OCP）、输入过压保护（OVP）、输入欠压锁定（UVLO）保护和热关断。 MP6604A 的每个输出引脚都有独立的 IN 和 EN 引脚。 MP6604A 提供 QFN - 28（4mmx5mm）和 TSSOP - 28EP 封装。

商品特性

4.5V 至 45V 工作输入电压（VIN）范围
最大输出电流（IOUT）2.5A
双 H 桥或四半桥驱动器
低导通电阻 150mΩ（每个 MOSFET）
保护功能：
- 过流保护（OCP）
- 过压保护（OVP）
- 欠压锁定保护（UVLO）
- 热关断
- 故障指示输出
提供 QFN - 28（4mmx5mm）和 TSSOP - 28EP 封装

应用领域

双极步进电机
舞台照明
3D 打印机
激光打印机和复印机
纺织机械

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.5A

	属性	参数值
	上升时间(tr)	1ns
	下降时间(tf)	1ns
	工作温度	-40℃~+125℃
