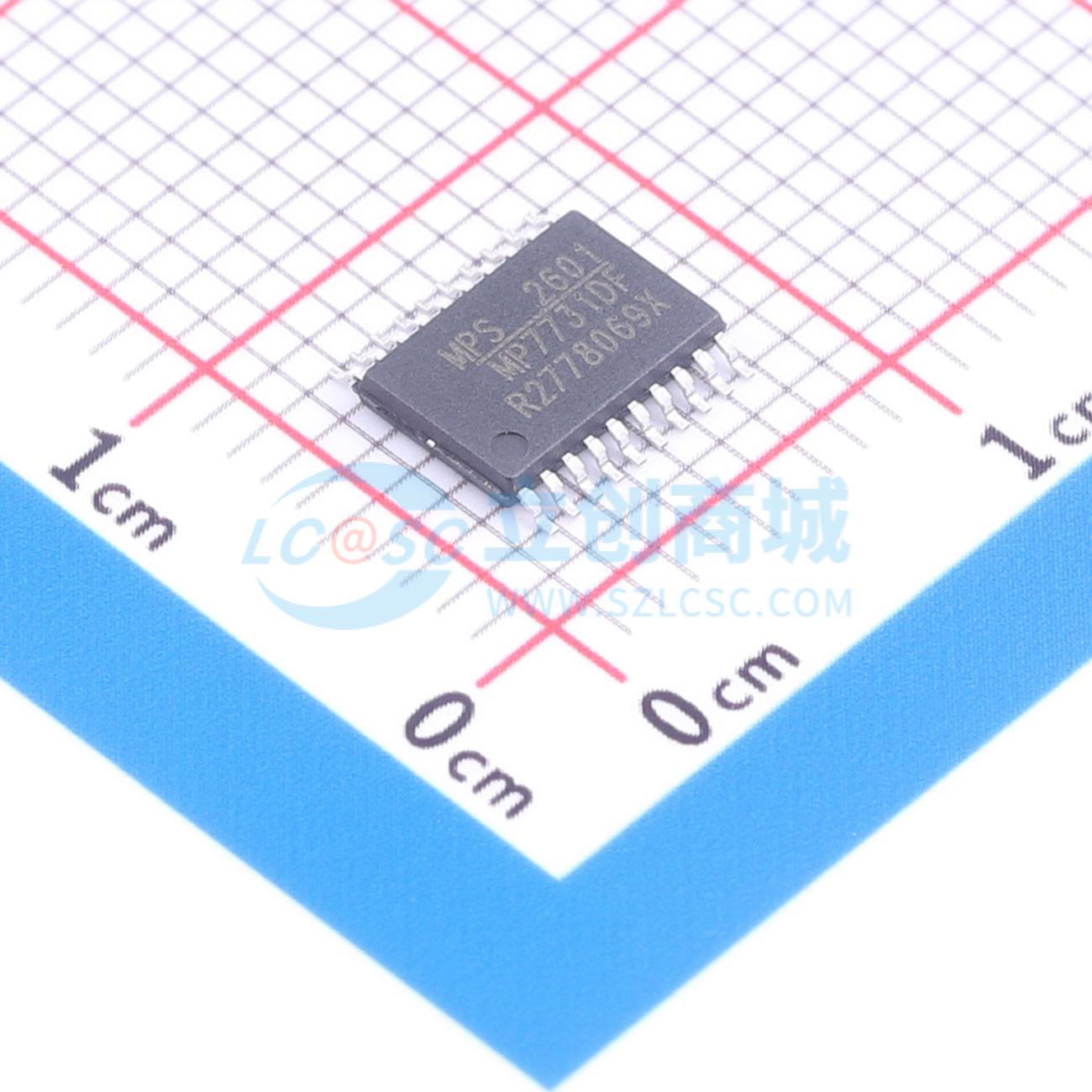

温馨提醒：图片仅供参考，商品以实物为准

MP7731DF-LF-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP7731DF-LF-Z
商品编号: C5800427
商品封装: TSSOPF-20-EP
包装方式: 编带
商品毛重: 14.52克(g)

商品参数

商品概述

MP7731 是一款单声道、5W - 30W 的 D 类音频放大器。它是 MPS 第二代完全集成音频放大器之一，通过集成以下功能显著减小了方案尺寸：

启动/关断时的噗声消除
短路保护电路
180mΩ 功率 MOSFET 静音/待机模式

MP7731 采用全桥输出结构，能够向 4Ω 扬声器提供 5W - 30W 的功率。与 MPS 其他所有 D 类音频放大器一样，该器件兼具 AB 类放大器的高保真度和 90% 的效率。该电路基于 MPS 专有的可变频率拓扑结构——模拟自适应调制（AAM，专利号 6,420,930；其他专利正在申请中），具有出色的电源抑制比、快速响应时间，并且可在单电源下工作。

商品特性

当 VDD = 16.5V 时，可向 4Ω 负载提供 30W 功率
输出 5W 功率时效率达 90%
可放大全音频范围，总谐波失真加噪声（THD + N）低，典型值为 0.1%
工作电源电压范围为 9.5V 至 18V
全桥输出驱动
集成 4 个 180mΩ 开关
开启/关闭时的咔嗒声和噗声抑制
集成短路保护
集成热关断功能
静音/待机模式

应用领域

平板 LCD 和 PDP 显示器
笔记本电脑和多媒体计算机
电视机
家庭立体声系统
DVD 和 VCD 播放器
游戏设备和系统
监视器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	-
	总谐波失真+噪声(THD+N)	0.2%
	静态电流(Iq)	-
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	60dB
	效率	85%
	输入通道数	-
	功能特性	使能/关断功能；自动静音/免噪音开关
	工作电压	9.5V~18V
	工作温度	-40℃~+85℃
