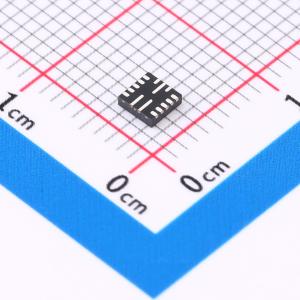

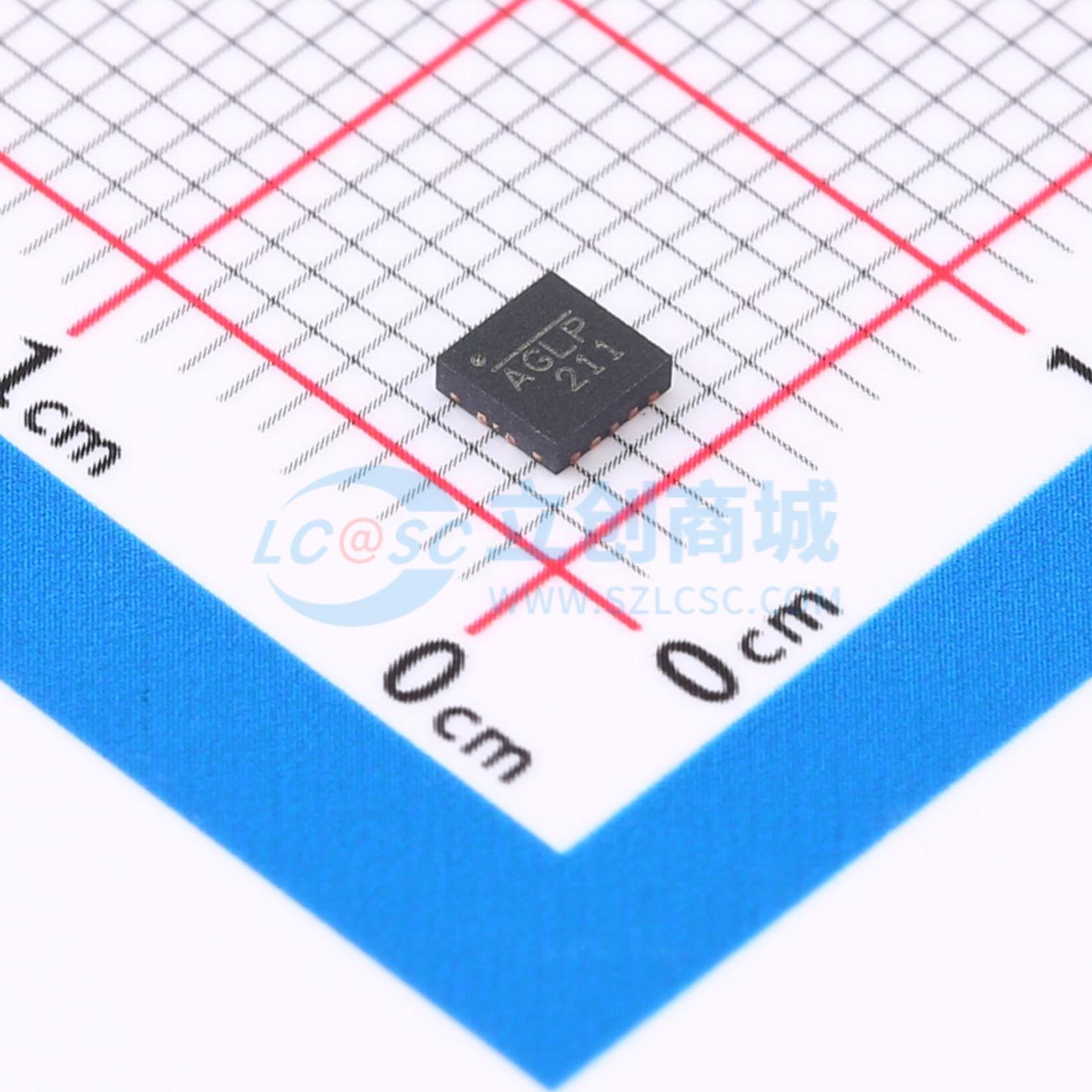

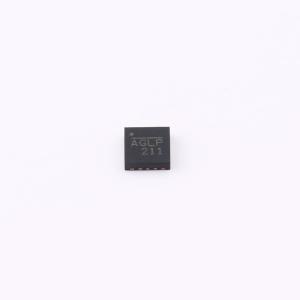

MP8865GQ-Z

具备I²C接口的高效、6A、21V同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP8865GQ-Z
商品编号: C5800461
商品封装: QFN-15(3x3)
包装方式: 编带
商品毛重: 0.17克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8865是一款带有I²C控制接口的高频、同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在较宽的输入电源范围内实现6A连续输出电流，并具有出色的负载和线性调整率。MP8865采用同步模式工作，可在整个输出负载范围内实现更高的效率。参考电压电平可通过3.4Mbps的I²C串行接口进行实时控制。电压范围可在0.6V至1.87V之间以10mV的步长进行调节。此外，还可通过I²C接口选择电压转换速率、开关频率、使能和节能模式。电流模式操作可提供快速的瞬态响应，并易于实现环路稳定。全面的保护功能包括过流保护（OCP）、过压保护（OVP）和热关断（TSD）。 MP8865仅需少量易于获取的标准外部组件，采用3mm x 3mm的QFN-15封装。

商品特性

4.5V至21V宽工作输入范围
45mΩ/18mΩ低RDS(ON)内部功率MOSFET
1%的VOUT精度
I²C可编程参考电压
可在0.6V至1.87V之间以10mV步长调节，带转换速率控制
I²C可选开关频率，默认开关频率为600kHz
可编程输出电压
通过I²C实现节能模式、OTP和OCP
电源正常指示
1位I²C地址设置
打嗝模式下的OCP保护
外部软启动
采用3mm x 3mm的QFN-15封装

应用领域

片上系统（SoC）和媒体处理器
普通消费类产品
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~21V
	输出电压	600mV~1.87V
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
