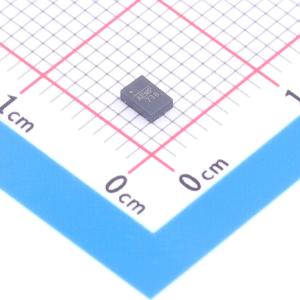

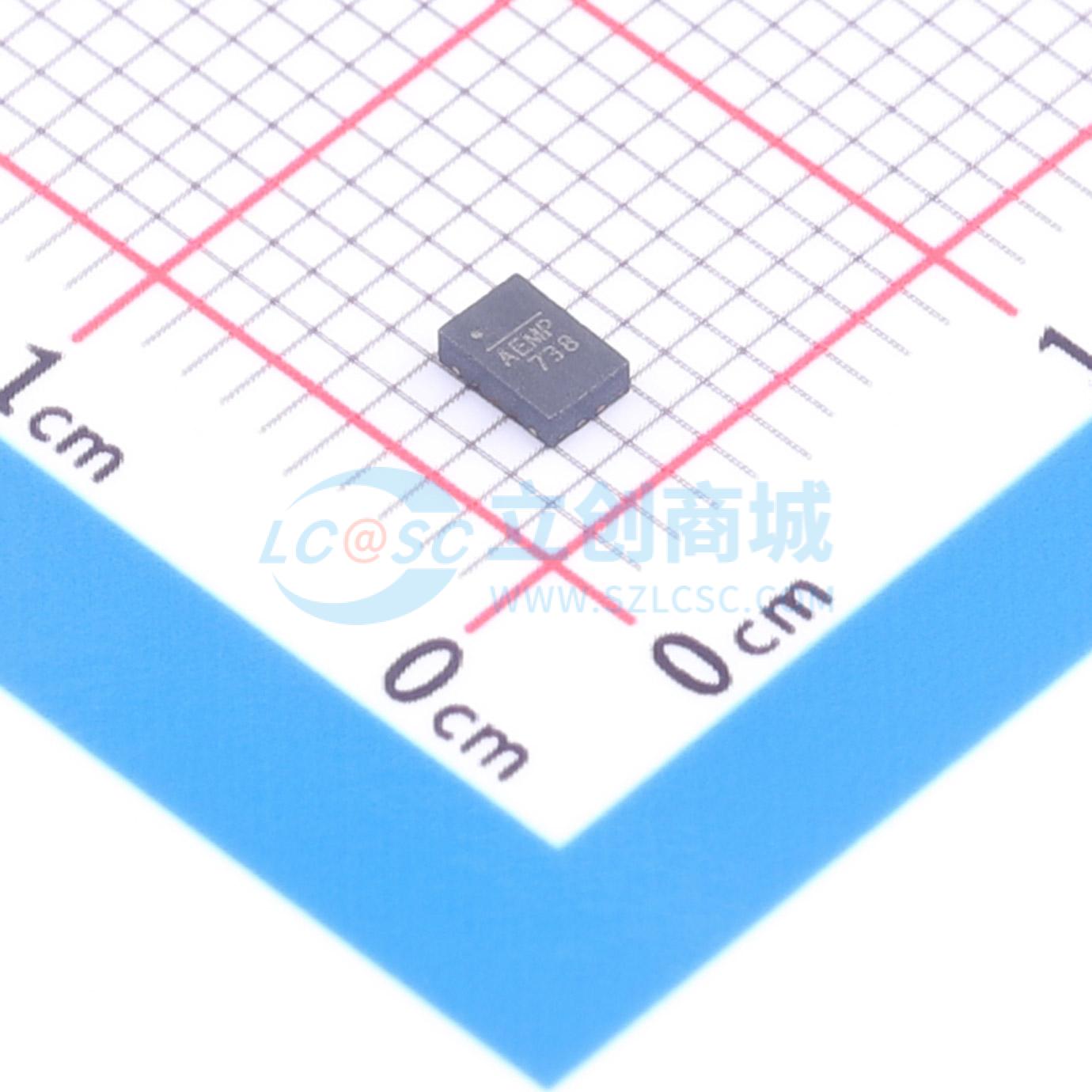

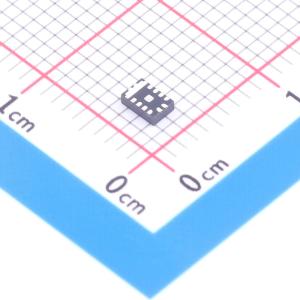

MP9151GD-Z

降压型 4A 4.5V~20V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP9151GD-Z
商品编号: C5800471
商品封装: QFN-14(2x3)
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；可调软启动；过流保护；工作状态指示；可调限流；打嗝限流

商品概述

MP9151 是一款内置功率 MOSFET 的同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现 4A 连续输出电流，并具有出色的负载和线性调节能力。MP9151 采用同步模式工作，可在输出电流负载范围内实现更高的效率。电流模式操作可提供快速瞬态响应，并简化环路稳定。完整的保护功能包括过流保护 (OCP) 和热关断。 MP9151 仅需最少数量的常用标准外部元件，并采用节省空间的 2mm x 3mm 14 引脚 QFN 封装。

商品特性

4.5V 至 20V 宽工作输入范围
4A 输出电流
低导通电阻 (Rds(ON)) 内部功率 MOSFET
300kHz 至 1.6MHz 可编程开关频率
使能 (EN) 开/关控制
内部节能模式
电源正常指示
外部软启动
过流保护 (OCP) 和热关断
提供 14 引脚 QFN2x3 封装

应用领域

DSL 调制解调器
电缆调制解调器
机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	800mV~19V
	输出电流	4A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)
