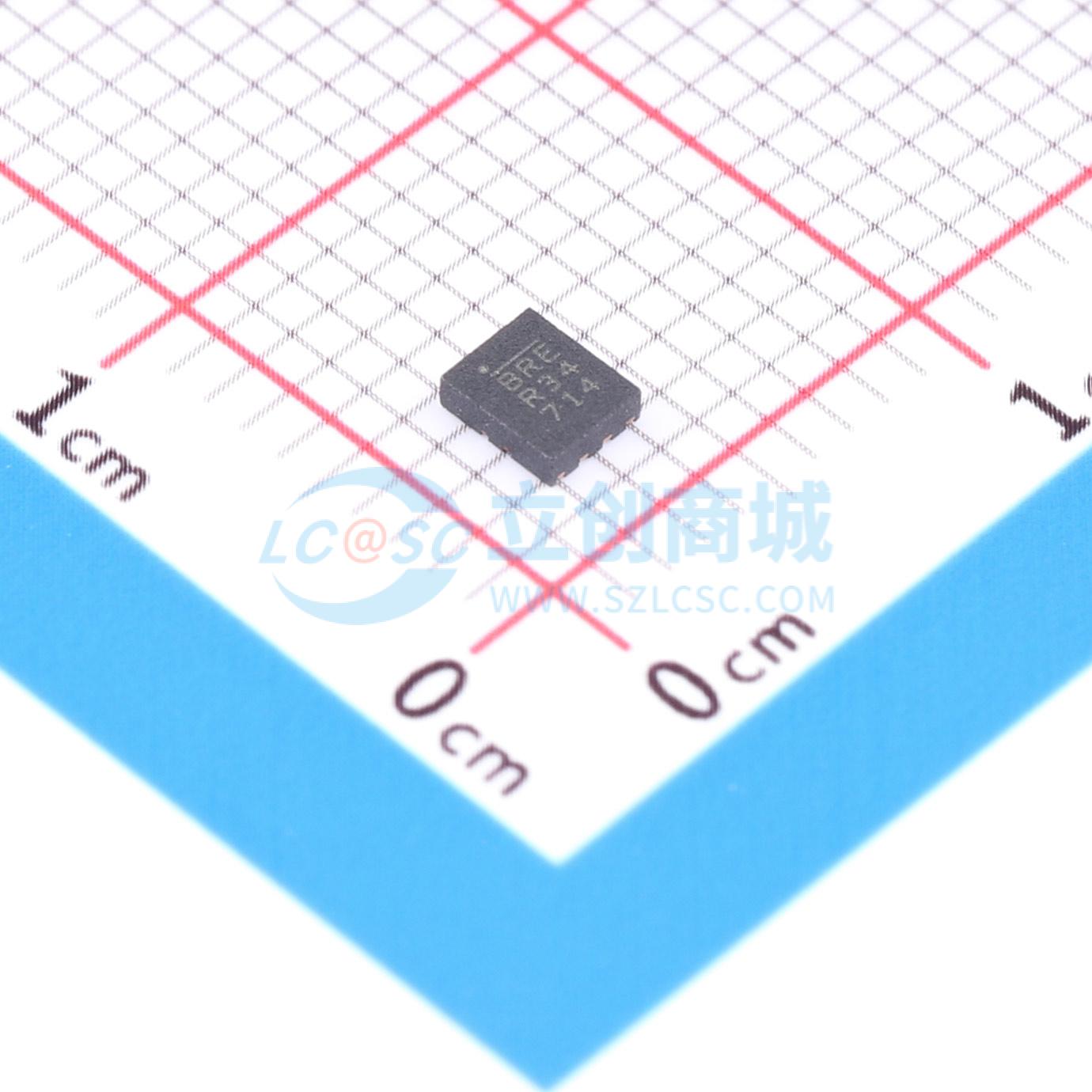

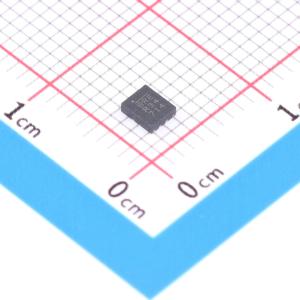

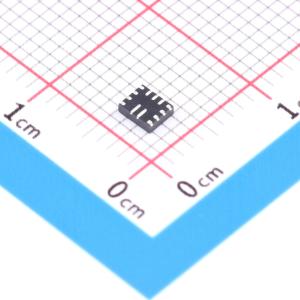

MP7235GQBE-Z

MP7235是一款高频、同步整流、降压型开关模式LED驱动器，集成了功率MOSFET。它提供了一种非常紧凑的解决方案，可实现1.5A的连续输出电流（ILED）和3A的峰值LED电流（IPEAK），并在较宽的输入电源范围内具有出色的负载和线性调节能力。MP7235还支持同步模式操作，以实现高效率。 MP7235支持在小调光占空比下的低脉冲宽度调制（PWM）调光频率。该器件可支持低至10Hz的PWM调光频率，以调节LED驱动器应用中的红外辐射（IR）。它兼容30fps、60fps和120fps调光。 电流模式操作提供快速瞬态响应，并简化了环路稳定。 完整的保护功能包括过流保护（OCP）和热关断。 MP7235仅需最少数量的常用标准外部元件。它采用节省空间的QFN - 13（2.5mmx3mm）封装。

• 适用于广泛的红外LED应用：
  • 宽4V至36V工作输入电压（VIN）范围
  • 高达1.5A的连续LED电流（ILED）
  • 在小占空比下低调光频率时高达3A的峰值LED电流（IPEAK）
  • PWM调光频率：10Hz至2kHz
  • 兼容30fps、60fps和120fps调光
  • 85mΩ/50mΩ低RDS(ON)内部功率MOSFET
  • 0.2V参考电压（VREF）
  • 高效同步模式操作
• 针对EMC和EMI进行优化：
  • 默认2.2MHz开关频率（fSW）
  • EMI降低技术
• 完整的保护功能：
  • LED短路和开路故障指示
  • 带谷底电流检测的OCP
  • 热关断
• 附加功能：
  • FCCM
  • 内部软启动（SS）
  • 采用QFN - 13（2.5mmx3mm）封装
  • 采用可焊侧翼封装
  • 符合CISPR25 5类标准

• 驾驶员监控系统（DMS）的红外（IR）LED驱动器
• 相机的红外照明
• 监控系统
