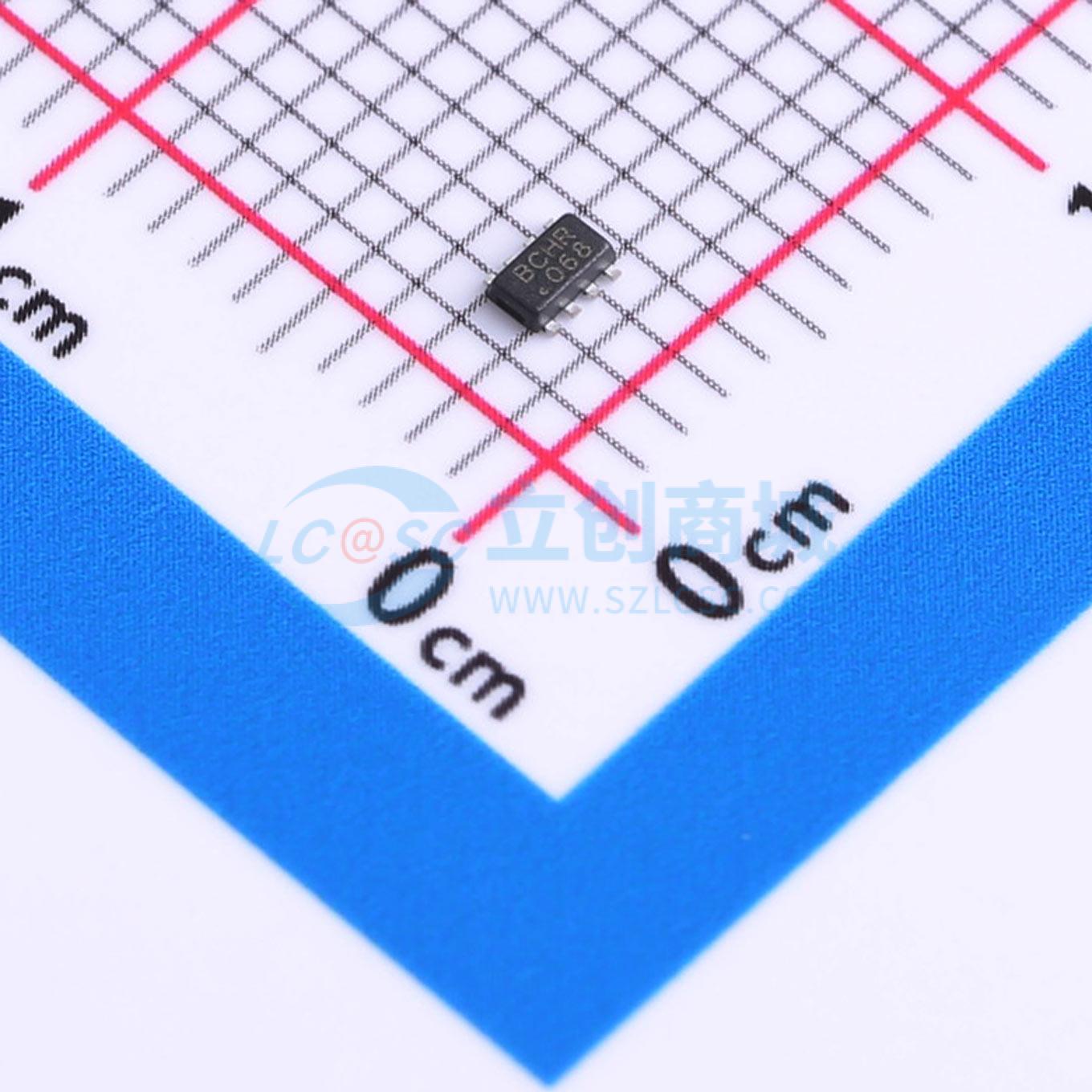

温馨提醒：图片仅供参考，商品以实物为准

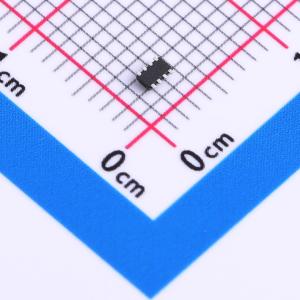

MP2332HGTL-Z

18V输入、2A输出、1.2MHz同步降压转换器

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入7V~30V，1A~3A(中电流)方案，MP2332H 是一款完全集成的高频率、同步整流、降压开关模式转换器,具有内部功率 MOSFET。它提供宽输入电压范围（4.2V 至 18V）,低导通电阻（95mΩ/45mΩ）,低静态电流（200μA）,以及多种保护功能,包括短路保护、过流保护、欠压保护和热关断。该器件采用 SOT583 封装,适用于游戏机、数字机顶盒、平板电视和显示器等应用。
品牌名称: MPS(芯源)
商品型号: MP2332HGTL-Z
商品编号: C5800264
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.06823克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2332H是一款高度集成的高频同步整流降压开关模式转换器，内置功率MOSFET。MP2332H提供了非常紧凑的解决方案，可在宽输入范围内实现2A的连续输出电流，并具有出色的负载和线性调整率。MP2332H采用同步模式工作，可在输出电流负载范围内实现更高的效率。恒定导通时间（COT）控制操作可提供非常快速的瞬态响应、简单的环路设计和非常严格的输出稳压。完整的保护功能包括短路保护（SCP）、过流保护（OCP）、欠压保护（UVP）和热关断。 MP2332H仅需少量易于获取的标准外部组件，采用节省空间的SOT583封装。

商品特性

4.2V至18V宽工作输入范围
95mΩ/45mΩ低RDS(ON)内部功率MOSFET
200μA低静态电流（IQ）
高效同步模式工作
快速负载瞬态响应
1.2MHz开关频率
导通时间（TON）扩展
强制PWM操作
可编程软启动时间
电源正常（PG）指示
过流保护（OCP）和打嗝模式
预偏置启动
热关断
采用SOT583（1.6mmx2.1mm）封装

应用领域

游戏机
数字机顶盒
平板电视和显示器
一般消费用途

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~18V
	输出电压	800mV~13V
	输出电流	2A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	200uA
	开关管(内置/外置)	内置
	输出类型	可调
