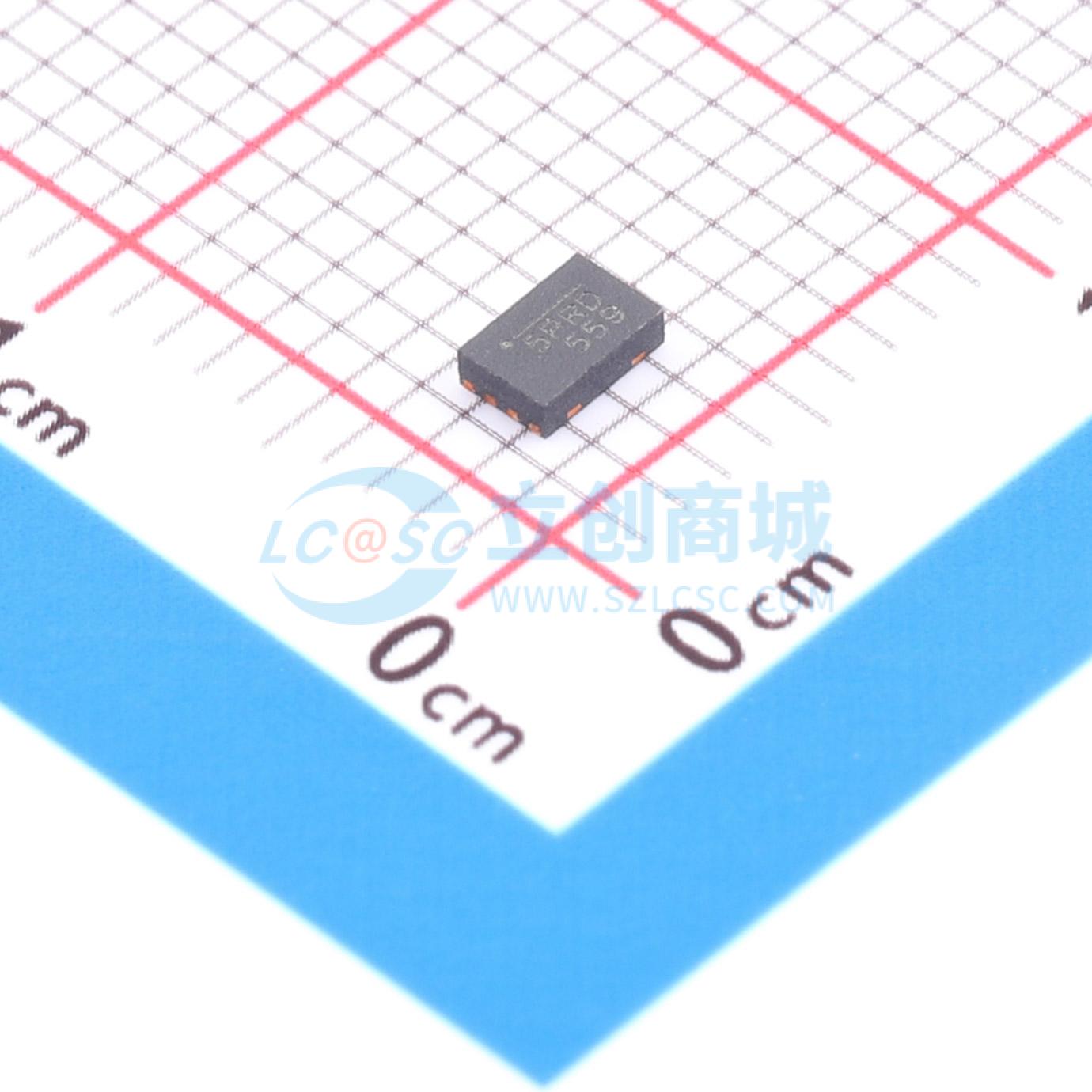

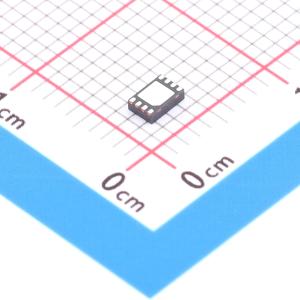

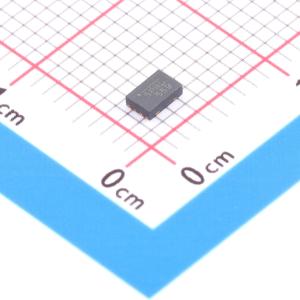

MP4566DD-LF-Z

36V 1MHz 0.6A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A以内(小电流)方案，MP4566 是一款高频率（1MHz）降压开关调节器,内置高压侧高压功率MOSFET。它提供单路0.6A（或更少）的高效输出,采用电流模式控制,具有快速环路响应。宽4.5V到36V的工作输入范围适应各种降压应用,特别是在汽车输入环境中。非常低的关断模式静态电流（<2μA）使其适用于电池供电的应用。高轻载效率高达77%（在1mA负载下）。内置补偿电路,稳定使用陶瓷输出电容器。内部软启动功能,精度电流限制无需电流检测电阻。输出电压可调范围为+1.0V到0.8xVin。采用2mm x 3mm QFN8封装。
品牌名称: MPS(芯源)
商品型号: MP4566DD-LF-Z
商品编号: C5800383
商品封装: QFN-8(2x3)
包装方式: 编带
商品毛重: 0.062克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

MP4566是一款高频（1MHz）降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供单路0.6A（或更低）的高效输出，实现快速环路响应。 4.5V至36V的宽输入范围适用于汽车输入环境中的各种降压应用。极低的关断模式静态电流使其可用于电池供电应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。频率折返有助于防止启动期间电感电流失控。热关断功能确保可靠的容错运行。 MP4566采用2mmx3mm QFN8封装。

商品特性

35μA静态电流
低关断模式电流：<2μA
4.5V至36V宽工作输入范围
450mΩ内部功率MOSFET
固定1MHz开关频率
内部补偿
使用陶瓷输出电容时稳定
内部软启动
无需电流检测电阻的精确电流限制
1mA时轻载效率高达77%
+1.0V反馈参考电压
输出可在+1.0V至0.8xVIN之间调节
2mmx3mm QFN8封装

应用领域

基于适配器/手持设备应用
笔记本电脑/上网本
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	600mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
