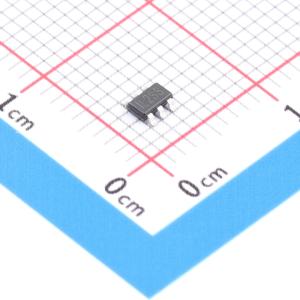

温馨提醒：图片仅供参考，商品以实物为准
MP2357DJ-LF-Z
降压型 500mA 4.5V~24V
SMT扩展库PCB免费打样
- 描述
- 是一款集成内置功率MOSFET的单片降压开关模式转换器。它可在很宽的输入电源范围内实现0.5A的峰值输出电流，并具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应并简化环路稳定。故障条件保护包括逐周期电流限制和热关断。需要最少数量的现成标准外部组件。提供TSOT23-6和SOT23-6封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2357DJ-LF-Z
- 商品编号
- C5800276
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 810mV~15V | |
| 输出电流 | 500mA | |
| 开关频率 | 1.4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2357 是一款集成了内置功率 MOSFET 的单片降压型开关模式转换器。在较宽的输入电源范围内，它能实现 0.5A 的峰值输出电流，且具有出色的负载和线性调节能力。电流模式操作可提供快速的瞬态响应，并简化环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2357 仅需最少数量的常用标准外部元件。MP2357 提供 TSOT23 - 6 和 SOT23 - 6 两种封装形式。
商品特性
- 0.5A 峰值输出电流
- 0.35Ω 内置功率 MOSFET 开关
- 使用低 ESR 输出陶瓷电容时可保持稳定
- 效率高达 92%
- 关断模式电流为 0.1μA
- 固定 1.4MHz 频率
- 热关断
- 逐周期过流保护
- 4.5V 至 24V 宽工作输入范围
- 输出电压可在 0.81V 至 15V 之间调节
- 提供 TSOT23 - 6 和 SOT23 - 6 封装形式
应用领域
- 分布式电源系统
- 电池充电器
- 线性稳压器的预调节器
