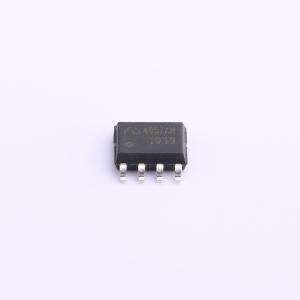

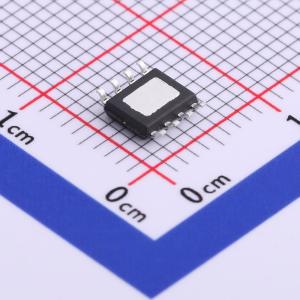

温馨提醒：图片仅供参考，商品以实物为准

ME4057ASPG-NA

锂电池充电芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ME4057-N 是一款用于单节锂离子电池的完整恒流/恒压线性充电器。底部采用热增强型 8 引脚 SOP 封装，且外部元件数量少，这使得 ME4057-N 非常适合便携式应用。此外，ME4057-N 专门设计为符合 USB 电源规格
品牌名称: MICRONE(南京微盟)
商品型号: ME4057ASPG-NA
商品编号: C610260
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ME4057-N是一款完整的单节锂离子电池恒流/恒压线性充电器。底部采用热增强型8引脚SOP封装，且外部元件数量少，使ME4057-N非常适合便携式应用。此外，ME4057-N专门设计用于符合USB电源规格。由于采用内部PMOSFET架构，无需外部检测电阻，也不需要阻断二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为4.2V/4.34V/4.4V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，ME4057-N会自动终止充电周期。当移除输入电源（壁式适配器或USB电源）时，ME4057-N会自动进入低电流状态，使电池漏电流降至小于2μA。ME4057-N可进入关断模式，将电源电流降至55μA。其他特性包括电池温度监测、欠压锁定、自动再充电以及两个状态引脚，用于指示充电和充电终止状态。

商品特性

电池反接保护
最高工作电压9V，提高系统可靠性
可编程充电电流高达：1.3A（ESOP8）；1A（DFN2*2 - 8L）
合理充电范围内的内部热反馈保护控制系统
无需MOSFET检测电阻或阻断二极管
采用ESOP8封装的单节锂离子电池完整线性充电器
具备热调节功能的恒流/恒压操作，可在无过热风险的情况下实现最大充电速率
预设4.2V/4.34V/4.4V充电电压，精度为±1%
自动再充电
两个状态指示，用于显示充电状态、无电池和电池故障指示
1/10充电终止
关断模式下电源电流为55μA
2.9V涓流充电阈值
软启动限制浪涌电流
电池温度感应

应用领域

移动电话
数码静态相机
MP3播放器
蓝牙应用
便携式设备
USB总线供电充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.7V~9V
	最大充电电流	1.3A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+150℃
	电池温度检测	支持
	静态电流(Iq)	55uA
